Deckensätze

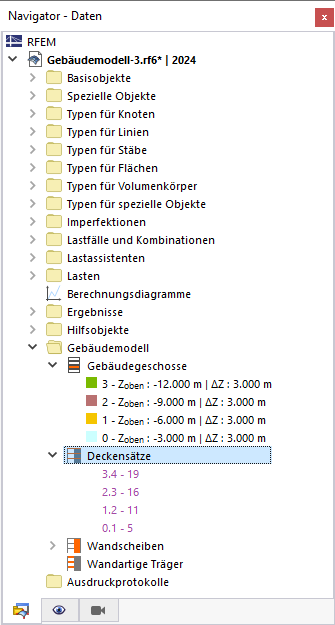

Alle Objekte, die zu der Decke eines definierten Geschosses gehören, werden automatisch mit dieser Decke in einem Deckensatz zusammenfasst. Die Deckensätze sind geschossweise im Navigator - Daten aufgelistet.

Wichtig

Falls die Geschossmodellierung mit der Option "--" erfolgt, werden keine Teilsysteme und damit auch keine Deckensätze erzeugt.

Die Objekte sind im Navigator mit einer spezifischen Syntax bezeichnet. Beispielsweise bezeichnet der Eintrag "0.1 - 5" das Geschoss 0 mit dem Deckensatz 1, der alle Objekte für die Deckenfläche Nr. 5 verwaltet.

Eigenschaften eines Deckensatzes

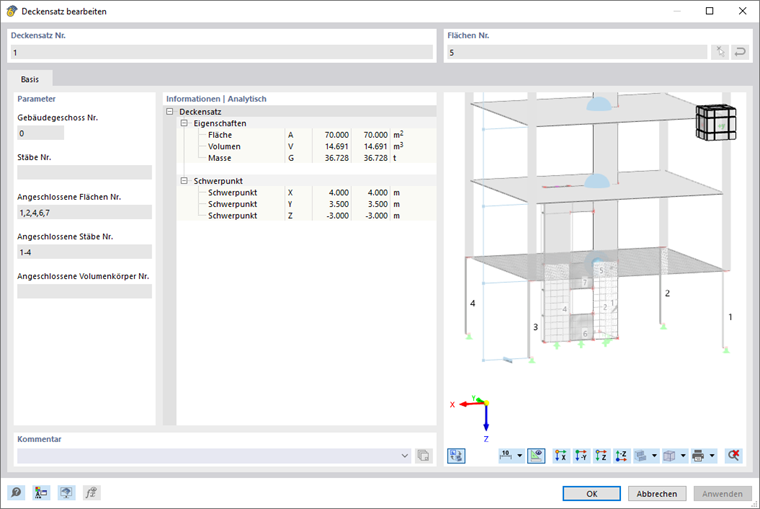

Mit dem Doppelklick auf einen Navigatoreintrag können Sie die Eigenschaften des Deckensatzes in einem Dialog überprüfen.

Info

Deckensätze werden automatisch erzeugt; sie können im Dialog nicht bearbeitet werden.

Die Flächen der Geschossdecke werden im Abschnitt Flächen Nr. angegeben.

Parameter

In diesem Abschnitt sehen Sie die Nummer des Geschosses sowie die Stäbe, die gegebenenfalls in der Decke des Geschosses vorhanden sind. Des Weiteren können Sie überprüfen, welche Objekte – Flächen, Stäbe, Volumenkörper – dem Geschoss unterhalb der Decke zugeordnet sind.

Tipp

Mit der Schaltfläche Modellansicht können Sie die Objekte des Deckensatzes in der Modellansicht darstellen.

Informationen

In diesem Abschnitt finden Sie spezifische Informationen zum aktuellen Deckensatz. In der ersten Werte-Spalte sind die analytischen Informationen zum Geschoss aufgelistet, in der zweiten Spalte die Informationen, die auf Basis des generierten FE-Netzes berechnet wurden.

Eigenschaften der Decke eines Deckensatzes

Mit dem Erstellen eines Deckensatzes werden die Eigenschaften der Fläche angepasst, die im Deckensatz die Decke repräsentiert. Sie können die Änderungen im Dialog "Fläche bearbeiten" überprüfen.

Im Abschnitt 'Steifigkeitstyp' ist die Modellierungsart eingetragen, die Sie bei der Geschossmodellierung festgelegt haben.

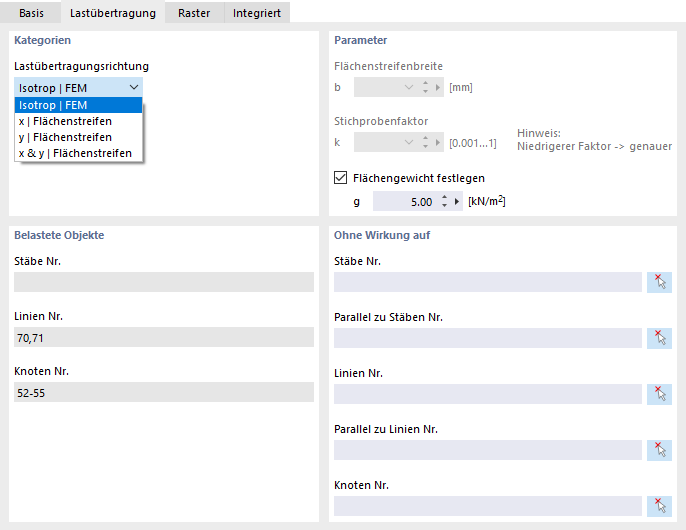

Die Parameter für die Lastweiterleitung können Sie im Register Lastübertragung überprüfen.

Falls erforderlich, können Sie die 'Lastübertragungsrichtung' anpassen und beispielsweise eine orthotrope Verteilung vorgeben. Des Weiteren ist es möglich, bestimmte Objekte – Stäbe, Linien oder Knoten – von der Lastübertragung auszuschließen. Nutzen Sie hierzu die grafische Auswahl über die Schaltfläche Auswählen einzeln .
