En este capítulo, las opciones de modelado de plantas y sus efectos en las rigideces se explican utilizando un ejemplo simple.

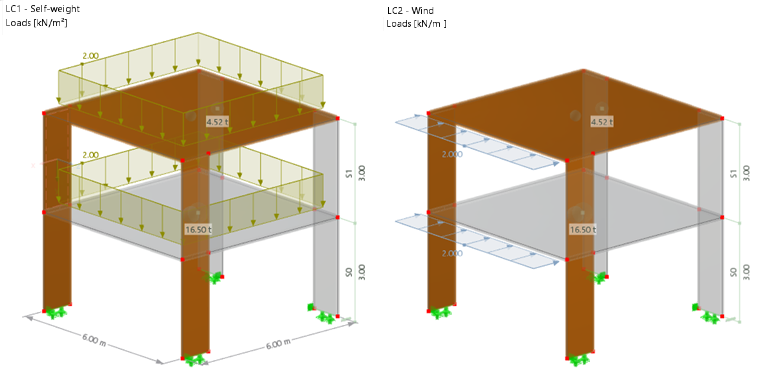

Edificio
- dos pisos con h = 3 m cada uno
- Duración: 6 m
- Anchura: 6 m
- dos muros con l = 1 m cada uno de CLT y d = 12 cm; orientación global Y
- dos muros con l = 1 m cada uno, hechos de hormigón C20/25 con d = 12 cm; orientación global X
- Techo primer piso: Hormigón C20/25 con d = 16 cm
- Techo 2.ᵃ planta: CLT con d = 16 cm
- Unión losa con muro: articulado fijo
- Apoyos en línea: fijo en dirección vertical, local
- un apoyo en nudo para cada muro, globalmente en X e Y
- CC1: 2 kN/m² por losa en dirección Z, sin consideración del peso propio automático
- CC2: 2 kN/m en dirección Y para la línea de contorno en cada planta
El edificio también está disponible para su descarga en los siguientes capítulos.
