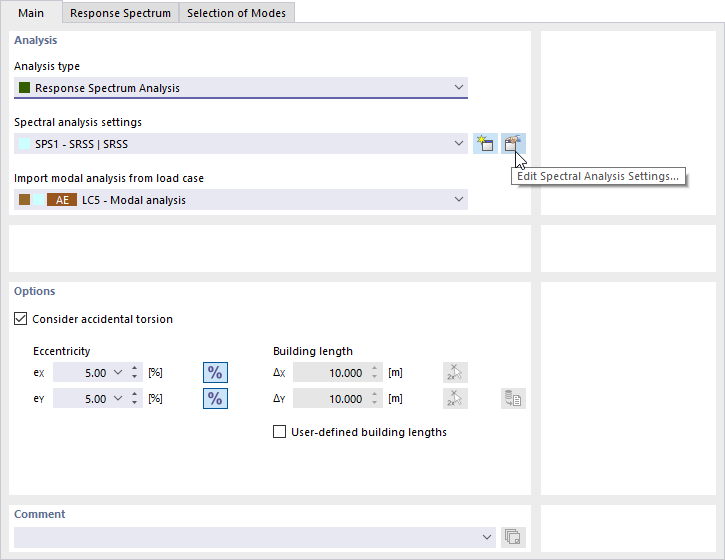

Para comprobar la configuración del análisis espectral, haga clic en el botón
junto al cuadro 'Configuración del análisis espectral'.

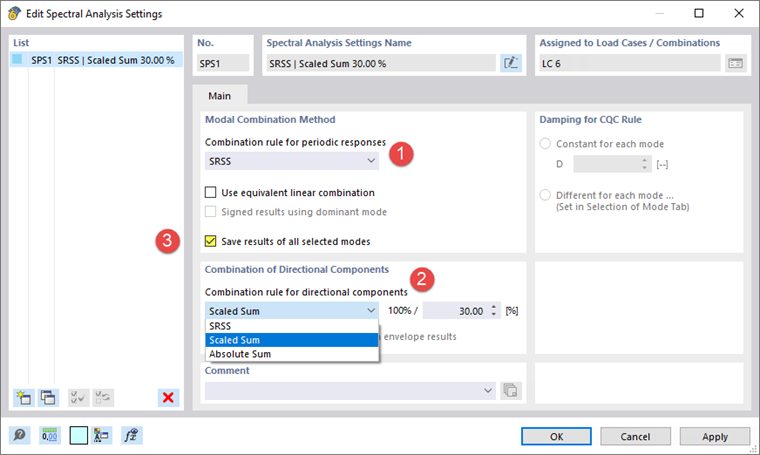

Se abre el cuadro de diálogo 'Editar configuración del análisis espectral'.
Como 'Expresión de combinación para respuestas periódicas', se establece la opción (1) SRSS. Significa "Raíz Cuadrada de la Suma de los Cuadrados" y es apropiada cuando se combinan las respuestas resultantes de diferentes valores propios del modelo. La regla CQC, una opción alternativa, implicaría parámetros de amortiguamiento.
Como la regla de combinación SRSS es bastante segura, se permite modificar el cálculo de las sumas y determinar el valor máximo de forma personalizada. Abra la lista 'Combinación de componentes direccionales' donde seleccione la opción (2) Suma ponderada. Al hacerlo, el 100 % de los componentes que actúan en X se combinarán con el 30 % de los que actúan en Y, y viceversa.
Active la opción (3) Guardar resultados de todos los modos seleccionados para que pueda comprobar los resultados específicos después del cálculo.
Haga clic en Aceptar para aplicar las modificaciones y cerrar el cuadro de diálogo.
