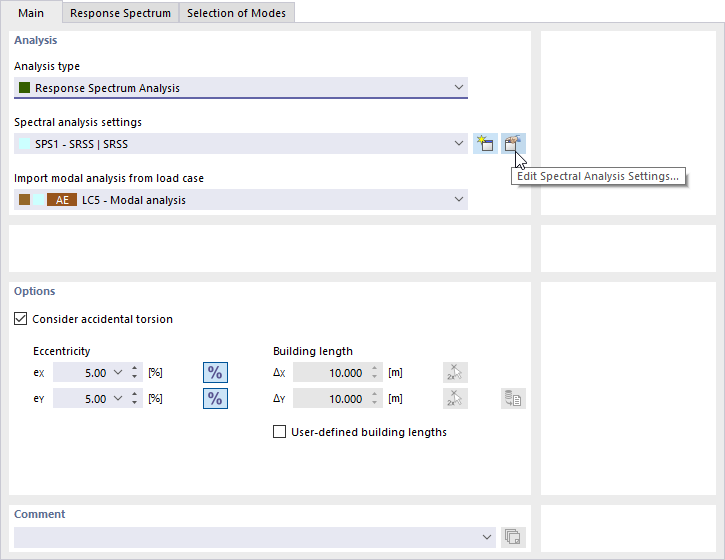

Pour contrôler les paramètres de l'analyse spectrale, cliquez sur
à côté de la boîte de dialogue 'Paramètres pour l'analyse spectrale'.

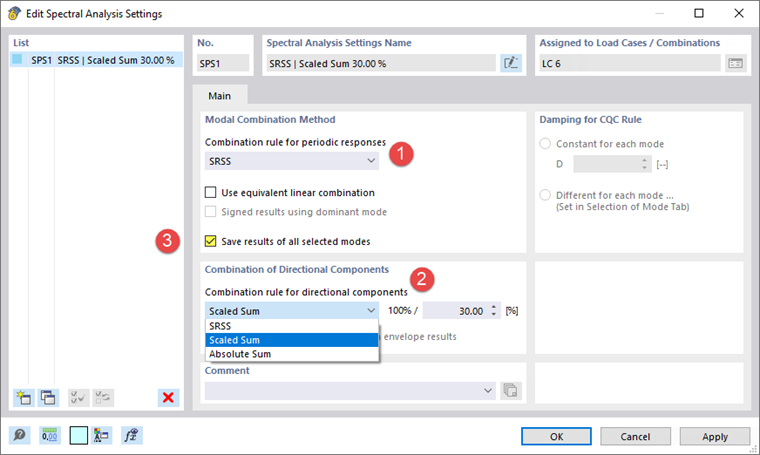

La boîte de dialogue 'Modifier les paramètres pour l'analyse spectrale' s'ouvre.
L'option SRSS est définie (1) comme 'règle de combinaison pour les réponses modales'. Cela signifie « racine carrée de la somme des carrés » et est approprié lorsque les réponses résultant des différentes valeurs propres du modèle sont combinées. La règle CQC, une option alternative, impliquerait des paramètres d'amortissement.
Comme la règle de combinaison SRSS est assez sûre, il est permis de modifier le calcul des sommes et de déterminer la valeur maximale de manière personnalisée. Ouvrez la liste {$>Combinaison des composantes de direction' où vous sélectionnez l'option Somme pondérée (2). Ainsi, 100 % des composants agissant en X seront combinés avec 30 % de ceux agissant en Y, et inversement.
Activez l'option Enregistrer les résultats de tous les modes sélectionnés (3) afin de pouvoir contrôler les résultats spécifiques après le calcul.
Cliquez sur OK pour appliquer les modifications et fermer la boîte de dialogue.
