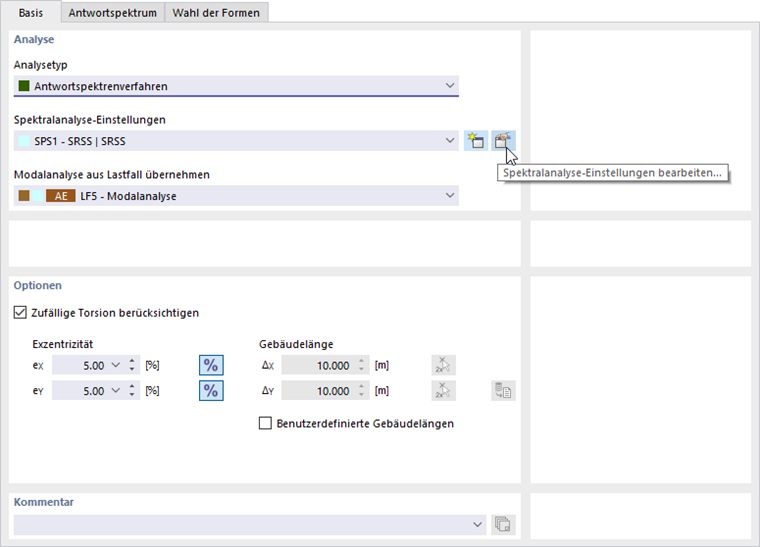

Um die Einstellungen für die Spektralanalyse zu überprüfen, klicken Sie auf die Schaltfläche
neben dem Feld 'Spektralanalyse-Einstellungen'.

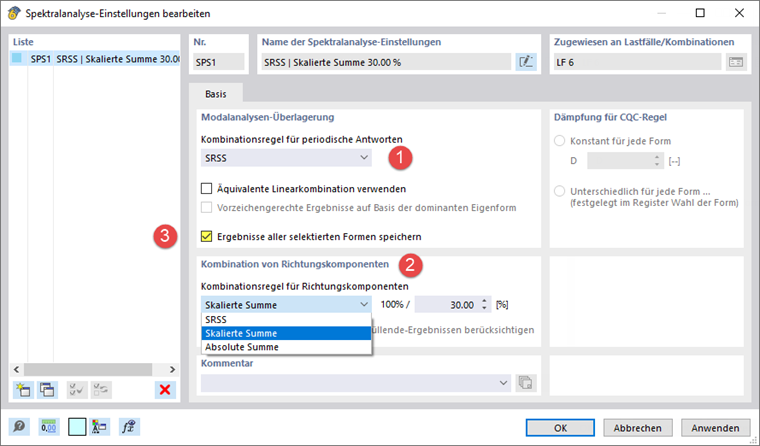

Es öffnet sich der Dialog 'Spektralanalyse-Einstellungen bearbeiten'.
Als 'Kombinationsregel für periodische Antworten' ist die Option SRSS eingestellt (1). Sie steht für "Quadratwurzel aus der Summe von Quadraten" und eignet sich zur Kombination von Antworten, die aus verschiedenen Eigenwerten des Modells resultieren. Die CQC-Regel, eine alternative Option, würde Dämpfungsparameter voraussetzen.
Da die SRSS-Kombinationsregel ziemlich auf der sicheren Seite liegt, darf die Berechnung der Summen modifiziert und der Maximalwert benutzerdefiniert ermittelt werden. Öffnen Sie die Liste 'Kombination von Richtungskomponenten', in der Sie die Option Skalierte Summe auswählen (2). Dadurch werden 100% der in X wirkenden Komponenten mit 30% der in Y wirkenden Komponenten kombiniert und umgekehrt.
Aktivieren Sie die Option Ergebnisse aller selektierten Formen speichern (3), damit Sie nach der Berechnung die spezifischen Ergebnisse überprüfen können.
Mit OK werden die Änderungen übernommen und der Dialog geschlossen.
