Verifica delle impostazioni dell'analisi spettrale

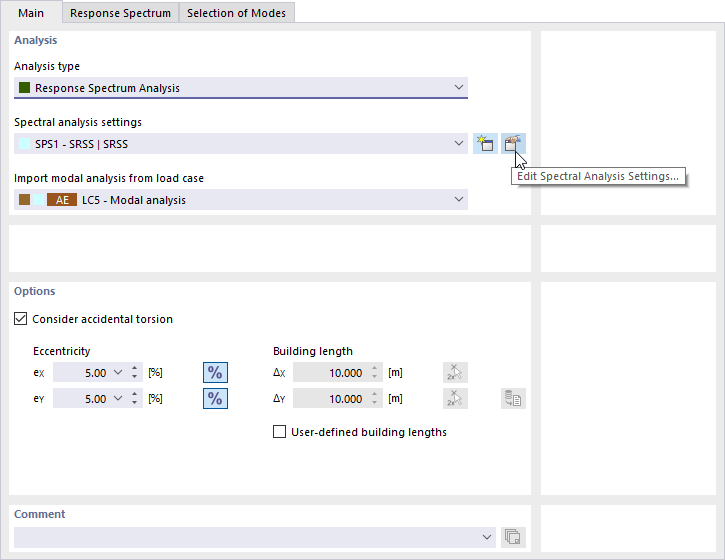

Per verificare le impostazioni per l'analisi spettrale, fare clic su Modifica accanto alla casella 'Impostazioni analisi spettrale'.

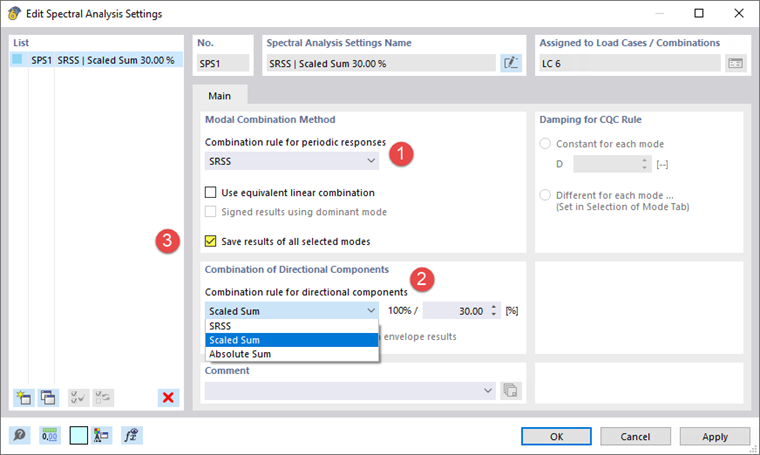

Si aprirà la finestra di dialogo 'Modifica impostazioni analisi spettrale'.

Come 'Regola di combinazione per le risposte periodiche', l'opzione SRSS è impostata (1). Significa "radice quadrata della somma dei quadrati" ed è appropriato quando si combinano le risposte risultanti da diversi autovalori del modello. La regola CQC, un'opzione alternativa, implicherebbe i parametri di smorzamento.

Poiché la regola di combinazione SRSS è abbastanza sicura, è consentito modificare il calcolo delle somme e determinare il valore massimo in modo personalizzato. Aprire l'elenco 'Combinazione di componenti direzionali' dove si seleziona l'opzione Somma scalata (2). In questo modo, il 100% delle componenti che agiscono in X sarà combinato con il 30% di quelle che agiscono in Y e viceversa.

Attivare l'opzione Salva i risultati di tutte le modalità selezionate (3) in modo da poter controllare i risultati specifici dopo il calcolo.

Fare clic su OK per applicare le modifiche e chiudere la finestra di dialogo.
