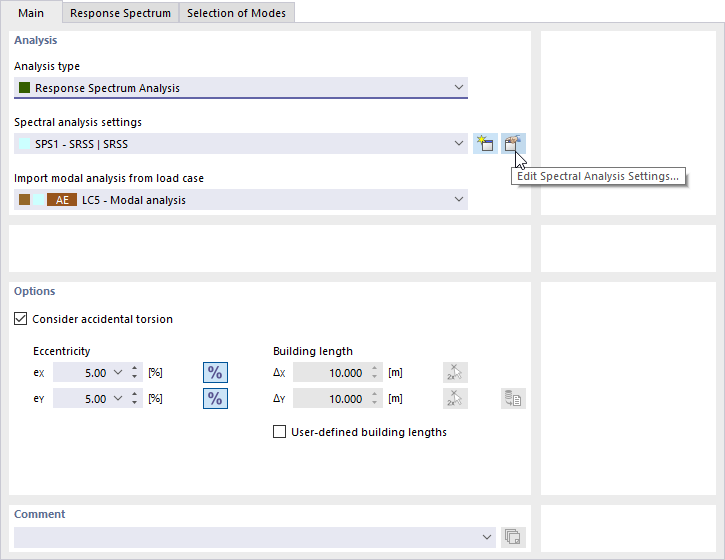

Pro kontrolu nastavení pro spektrální analýzu klikněte na
vedle pole 'Nastavení spektrální analýzy'.

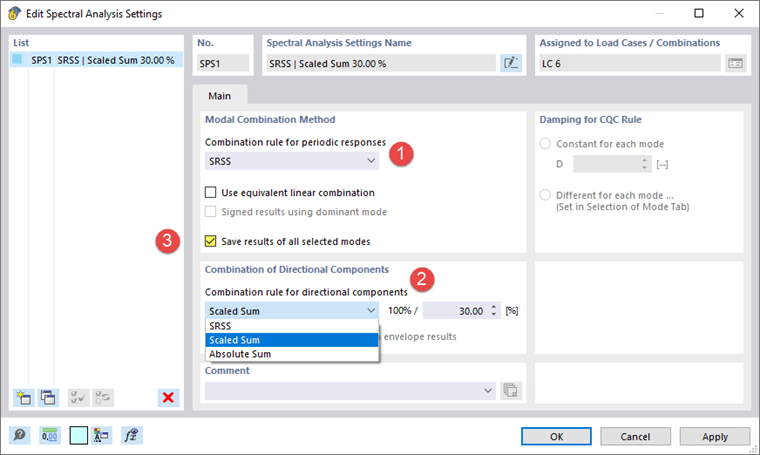

Otevře se dialog 'Upravit nastavení pro spektrální analýzu'.
Jako 'Kombinační pravidlo pro periodické odezvy' je nastavena možnost SRSS (1). To znamená "druhá odmocnina ze součtu čtverců" a je vhodné, pokud se kombinují odezvy vyplývající z různých vlastních čísel modelu. Pravidlo CQC, alternativní možnost, by zahrnovalo parametry tlumení.
Vzhledem k tomu, že kombinační pravidlo SRSS je spíše na straně bezpečnosti, je možné upravit výpočet součtů a stanovit maximální hodnotu individuálním způsobem. Otevřete seznam 'Kombinace směrových složek', kde vyberte možnost Zvětšený součet (2). Tím se 100 % složek působících v X sloučí s 30 % složek působících v Y a naopak.
Aktivujte volbu Uložit výsledky všech vybraných tvarů (3), abyste mohli po výpočtu zkontrolovat konkrétní výsledky.
Kliknutím na tlačítko OK se změny použijí a dialog se zavře.
