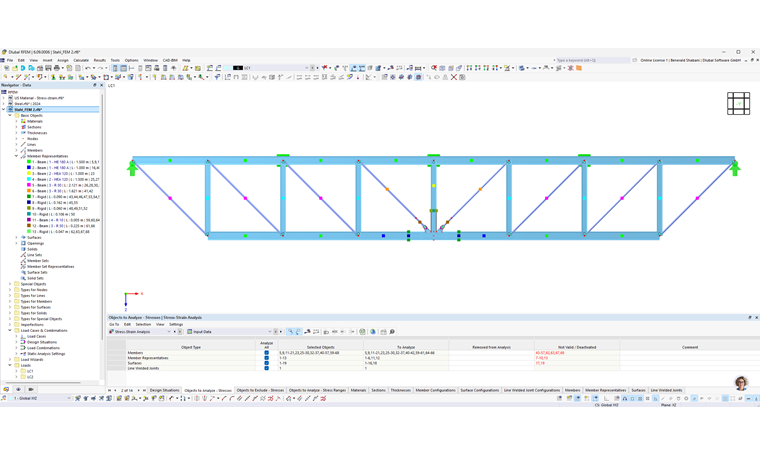

Если вы активировали опцию Репрезентанты стержней в основных данных модели, вы можете выбрать репрезентанты для расчета в таблице Объекты для анализа - напряжения.

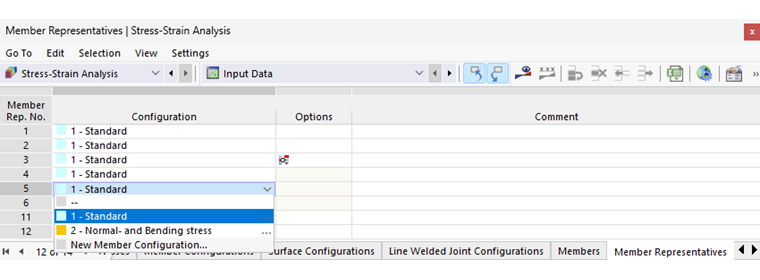

Репрезентанты не имеют собственной конфигурации. Результаты основаны на результатах расчета стержней и связанных с ними конфигураций. Таким образом, их можно рассматривать, прежде всего, как альтернативный метод группировки, который облегчает структурирование как исходных данных, так и результатов. Таблица Репрезентанты стержней показывает рассчитываемые репрезентанты с приданными конфигурациями стержней.

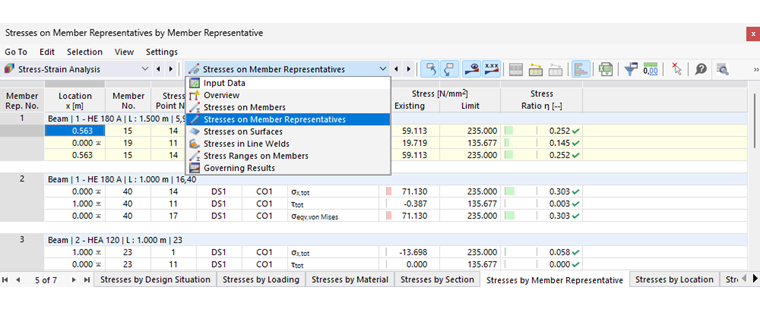

Для репрезентантов в таблицы результатов добавляется дополнительная категория « Напряжения в репрезентантах стержней».
