В категории «Расчет напряжений-деформаций» в навигаторе -i-info/dokumenty/rukovodstva-online/rfem-6/000016 - Данные и в таблице можно задать основные задания для выполненных расчетов. Вы можете проверить рассчитываемые объекты, их материалы, сечения и толщины, а также придать объектам расчётные конфигурации. Входные данные в табличной форме также являются основой для документации в протоколе результатов .
Таблицы ввода
Функции, известные из RFEM, доступны для работы во входных таблицах. Общую информацию можно найти в главе Таблицы руководства программы RFEM.
Конкретные таблицы, относящиеся к аддону, описаны в следующих подразделах:
- Расчетные ситуации
- Объекты к анализу - напряжения
- {%ref002466 Объекты, подлежащие расчёту - диапазоны напряжений]]
- Материалы
- сечения
- Толщины
вы можете использовать
во входных таблицах или используя контекстное меню в навигаторе записей, чтобы открыть диалоговое окно Общие параметры для расчета напряжения-деформации.
Конфигурации
В конфигурациях задаются подробные настройки для расчета напряжений-деформаций. Для разных типов объектов существуют специальные конфигурации, в которых можно, например, задать предельные значения или определенные спецификации расчета напряжений.
- Конфигурации стержней
- Конфигурации поверхностей
- Конфигурации линейных сварных соединений
- Конфигурации тел

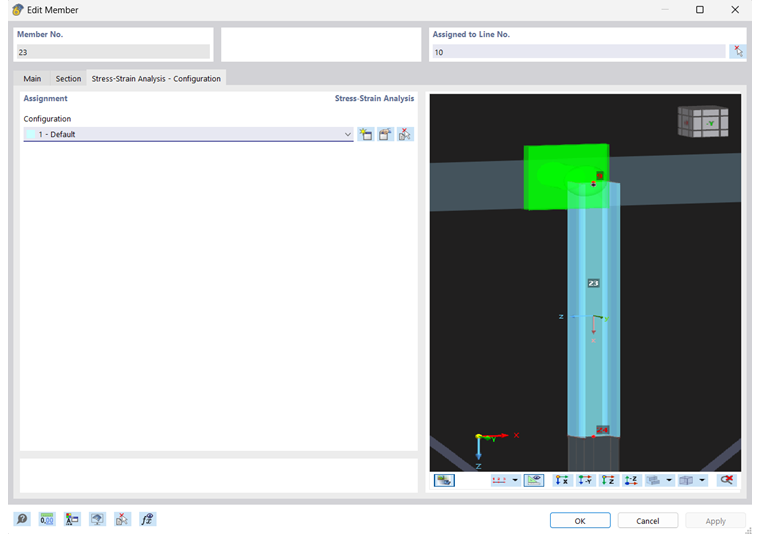

Придать конфигурацию в диалоговом окне изменения объекта
Конфигурации расчета разработаны как типы для отдельных типов объектов. Вы можете создавать различные типы и придавать соответствующую конфигурацию объектам во вкладке Расчёт напряжений-деформаций - Конфигурация диалогового окна редактирования.
Выберите существующую конфигурацию в списке 'Конфигурация' или используйте кнопку
, для создания нового типа. The
позволяет графически выбрать другой объект для импорта его конфигурации. вы можете использовать
чтобы получить доступ в диалоговое окно редактирования конфигурации.

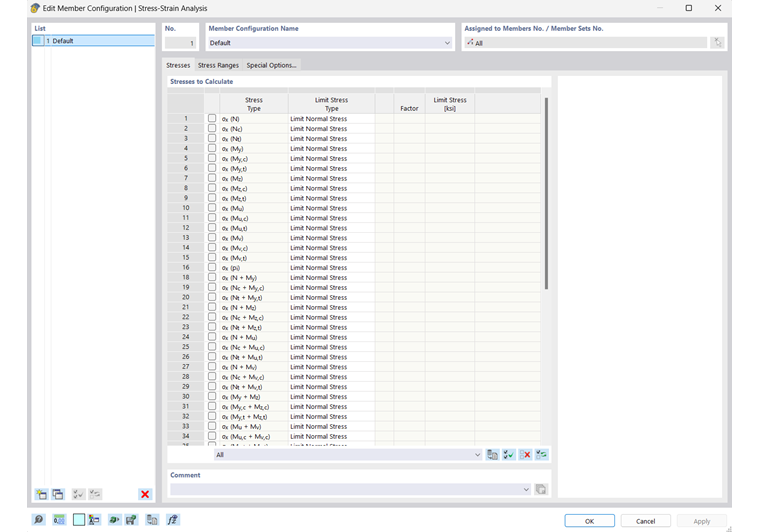

Придать объекты в диалоговом окне конфигурации
Вы можете придать объекты также в диалоговых окнах конфигурации.
'Список' слева в разделе диалогового окна конфигурации содержит все конфигурации, доступные в модели для определенного типа объекта (стержень, поверхность, линейное сварное соединение, тело). вы можете использовать
вы можете создать новую конфигурацию с параметрами по умолчанию с помощью кнопки
Скопируйте выбранную конфигурацию. Конфигурацию можно удалить с помощью кнопки
аддон, например
Чтобы придать выбранную в списке конфигурацию к объектам, введите номера объектов в раздел диалога 'Придано к ...' выше. вы можете использовать
вы также можете задать объекты графически.

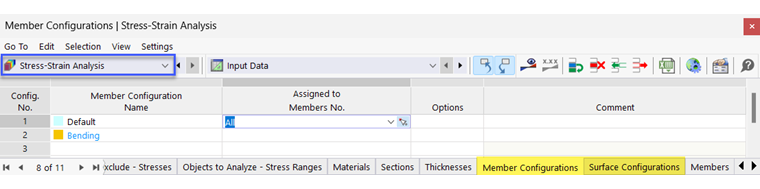

Придать объекты в таблице конфигураций
В таблицах ввода конфигураций можно также придать объекты конфигурациям.
