Диалоговое окно Конфигурация тела управляет основными характеристиками для расчета напряжений-деформаций тел. Концепция диалогового окна Конфигурации описана в главе Расчёт напряжений-деформаций В нем также объясняется, каким образом можно придавать объекты.
Напряжение

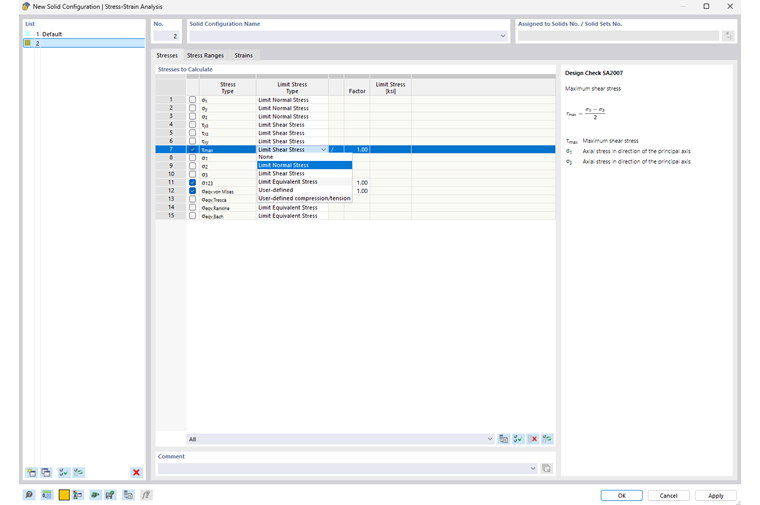

В закладке «Напряжения» можно выбрать напряжения для расчета и указать тип предельного напряжения.
Если вам нужно увеличить или уменьшить предельное напряжение для определенного типа напряжения, вы можете соответствующим образом изменить его масштаб в столбце 'Коэффициент'. Если вы выберете опцию '/', напряжение делится на коэффициент, умноженный на '*'.
Если вы хотите использовать в качестве ориентира пользовательское напряжение, а не предельное напряжение, сохраненное в свойствах материала, тогда выберите тип предельного напряжения 'Пользовательское' из списка. Благодаря тому, становится доступным также поле в столбце 'Предельное напряжение'. С помощью типа предельного напряжения 'Пользовательское сжатие/растяжение' можно задать зависящие от знака предельные напряжения для определённых компонентов напряжения.
Диапазоны напряжений

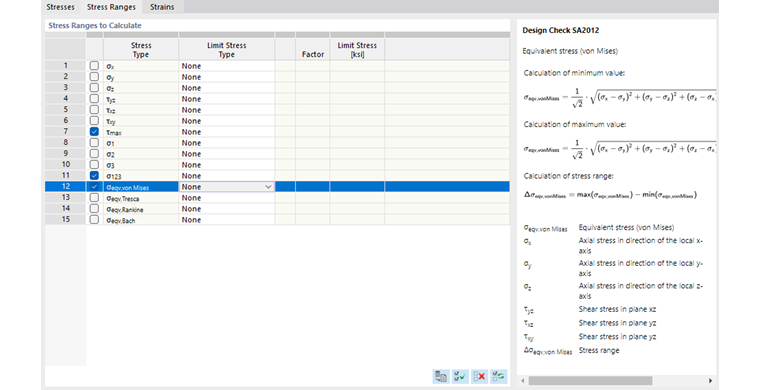

Во вкладке «Диапазоны напряжений » можно выбрать типы напряжений, для которых должны быть рассчитаны диапазоны, а также определить, будут ли в данном случае применяться предельные напряжения.
Тип предельного напряжения 'Без' установлен автоматически. Если вы хотите задать предельное напряжение, выберите из списка тип напряжения 'Пользовательский', а затем введите соответствующее значение.
деформации

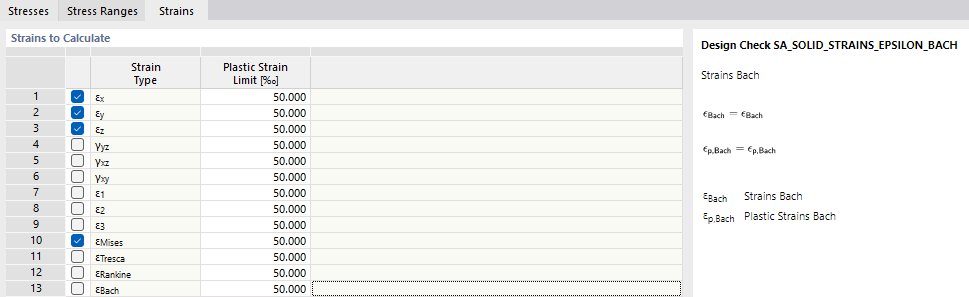

Вкладка «Деформации» доступна только в случае, если вы активировали #extbookmarkmanual|деформации|Диалоговое окно Общие параметры#. Здесь можно выбрать деформации для расчета.
Если вы хотите указать предельную деформацию, активируйте аддон {%ref#ru/produkty/programma-rascheta-po-mke/addony-dlja-rfem-6/dopolnitelnye-raschety/nonlinear' в модель' - основные данные -поведение материала Нелинейная работа материала]] (с учетом доплаты). Затем придайте модель материала Пластическое (поверхности/тела). При расчете пластические деформации сравниваются с предельными деформациями.
