Диаграммы результатов в точках поверхности

Результаты в сечении точки плоскости отображают результаты в сечении плоскости. Для вызова этого отображения нажмите кнопку . Она доступна в таблицах результатов категории 'Расчет напряжений и деформаций' для объектов плоскостей.

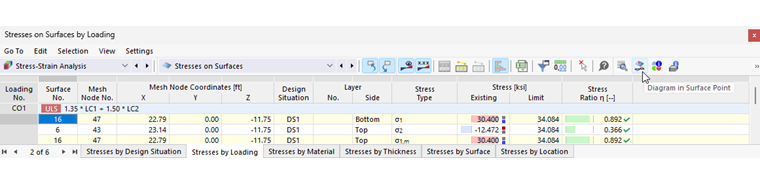

Кнопка "История результатов в точке поверхности" на панели таблицы

Появится окно 'Результат в сечении точки плоскости'.

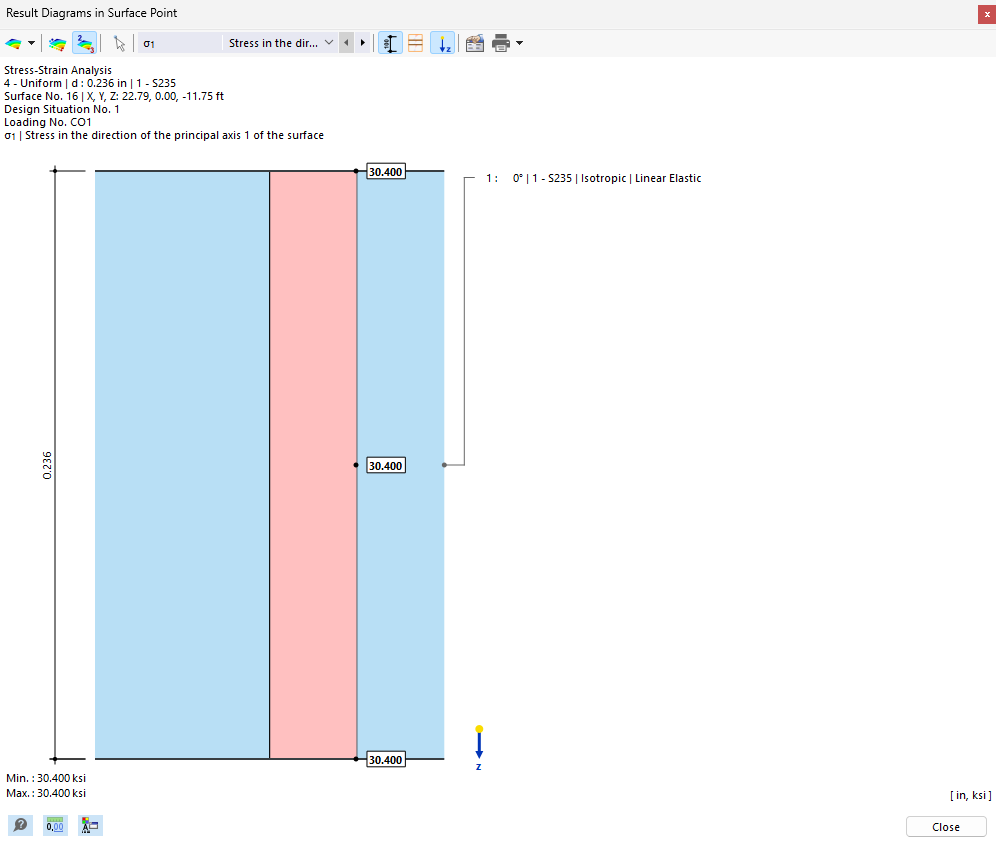

Графики результатов в точке поверхности

Графика отображает состояние напряжений, который соответствует результатам текущей строки таблицы. В зависимости от настройки в диалоге Глобальные настройки , это могут быть результаты для узлов сетки или точек сетки. Они отображаются как линейные графики из результатов сторон плоскостей или слоев (верх, низ, середина).

Вы можете настроить графику, используя кнопки на панели инструментов. Они выполняют следующие функции:

Кнопка	Функция
	Кнопка списка с возможностью выбора Типы результатов
	Показывает или скрывает значения сторон плоскостей
	Показывает только экстремальные значения положительных и отрицательных результатов
	Показывает или скрывает размерные линии
	Показывает или скрывает контуры слоев
	Показывает или скрывает локальную ось z
	Открывает диалог 'Редактировать толщину'
	Позволяет распечатать текущее изображение

Если с помощью надстройки Многослойные плоскости вы определили плоскость через слойные элементы, номера слоев будут отображаться с соответствующими результатами.

Типы результатов

С помощью кнопки списка вы можете выбрать, какой тип результата должен быть отображен в сечении плоскости.

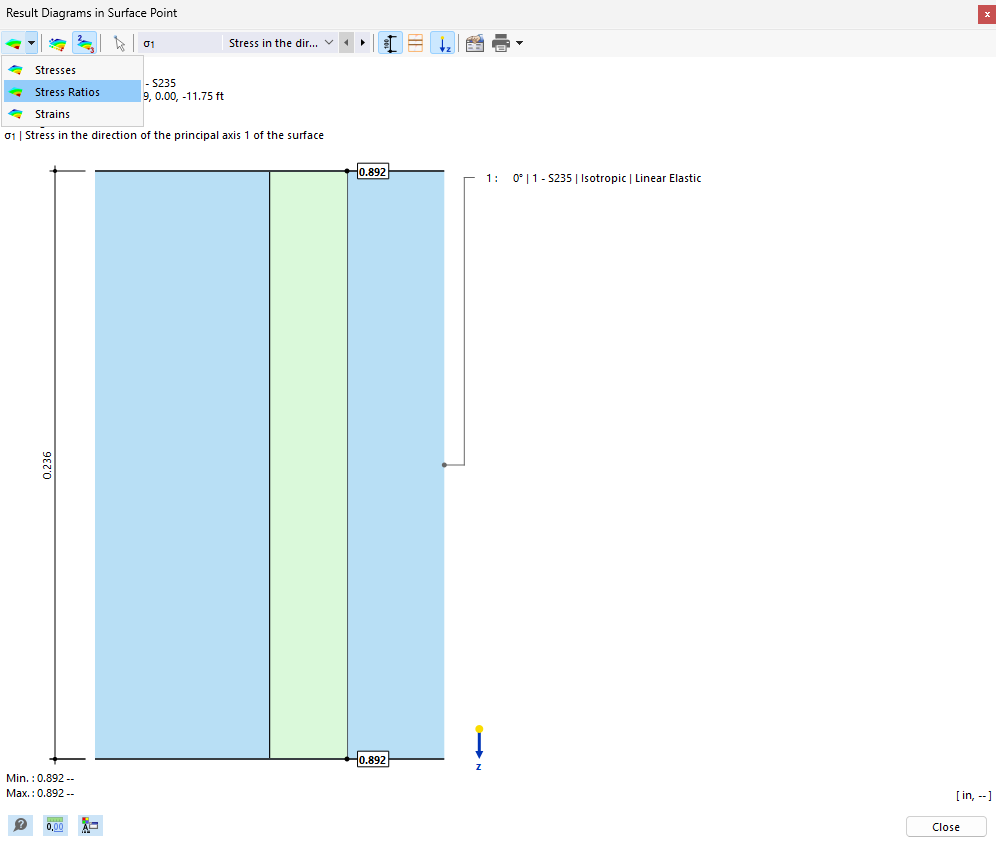

Выбор типа результата

В среднем списке вы можете задать тип напряжения или деформации, куда вы хотите проверить их графики.

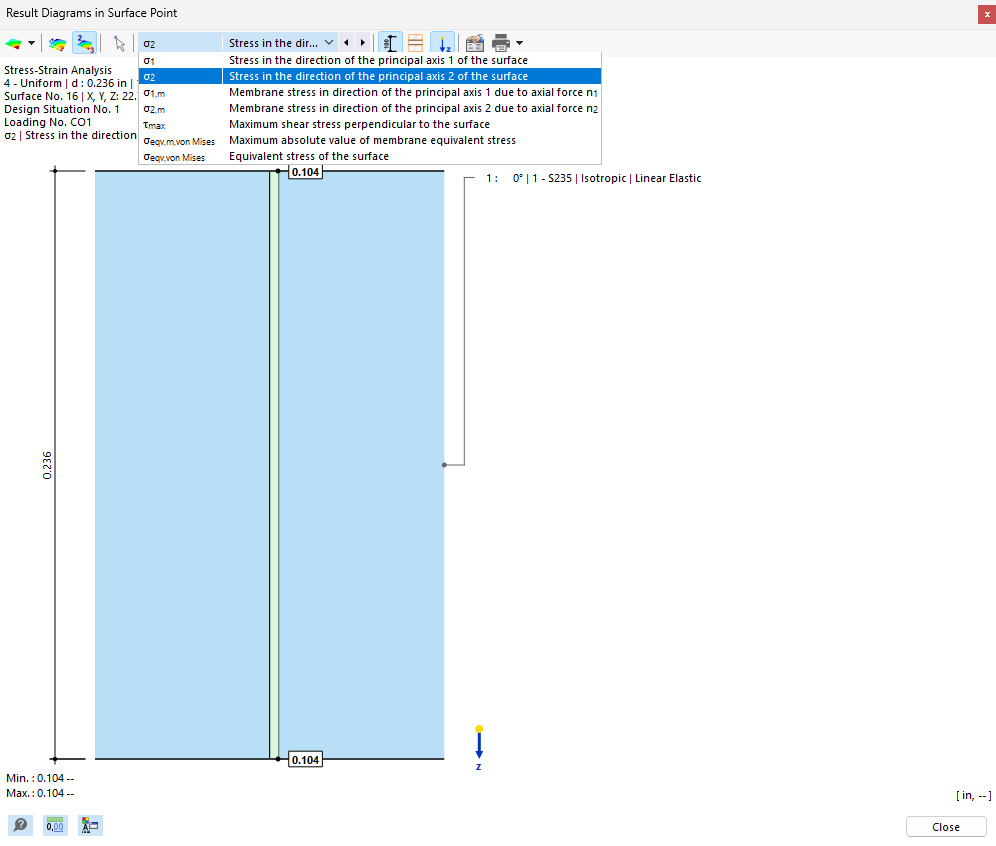

Выбор типа результата для напряжения

Печать графики

С помощью кнопки списка вы можете напрямую напечатать текущую графику, сохранить её в PDF или передать в протокол печати. Отображаемые детали можно также задать в предварительном просмотре печати.

Печать напряжений в отчёте
