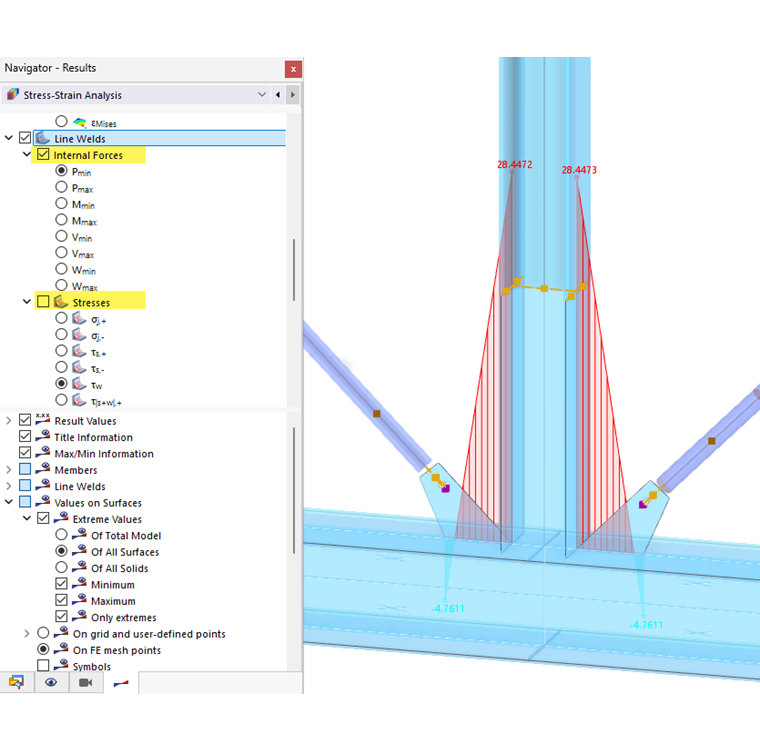

В 'Навигаторе - Результаты' задайте напряжения или диапазоны напряжений, которые должны отображаться в графическом виде на линейных швах.
Доступны все типы напряжений, которые вы задали и присвоили в {%://002470 конфигурациях линейных сварных соединений]]. Если вы задали там предельные напряжения, вы также можете отобразить соотношения напряжений (расчетные соотношения).
На вкладке 'Коэффициенты' панели можно настроить коэффициенты масштабирования для результатов линейных сварных швов (см.|изображение050575|Настройка коэффициентов изображения#).
Категория 'Линейные швы' в нижней части навигатора предоставляет различные возможности для влияния на отображение результатов. Вы можете изобразить распределение напряжений со штриховкой или без нее, изобразить все значения расчетных местоположений или отобразить только экстремальные значения всех линейных швов. Для достижения цветного изображения результатов, используйте тип отображения 'С диаграммой'.
