Протокол результатов

Диспетчер протокола результатов содержит все таблицы расчета напряжений-деформаций, которые также отображаются в интерфейсе программы.

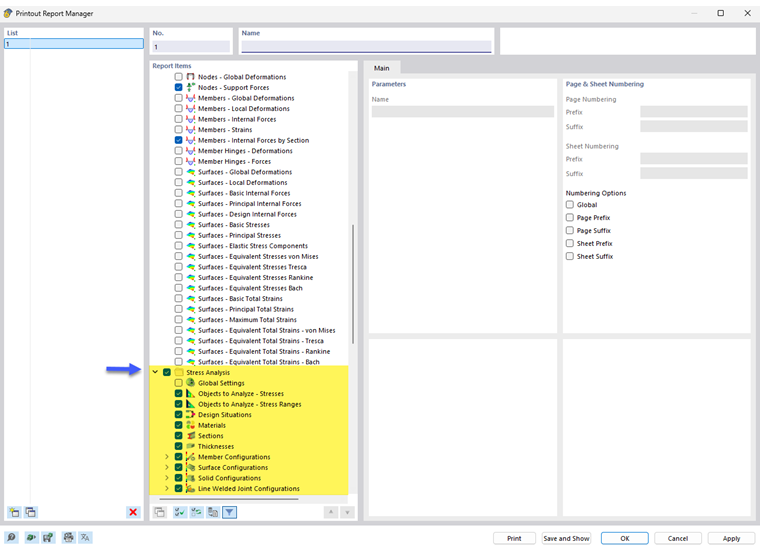

Диспетчер протокола результатов с разделами для расчета напряжений-деформаций

В дополнение к входным данным для объектов и конфигураций, навигатор содержит элементы протокола для результатов напряжений, диапазонов напряжений и деформаций, если это применимо. Используйте флажки для задания таблиц, необходимых для документации.

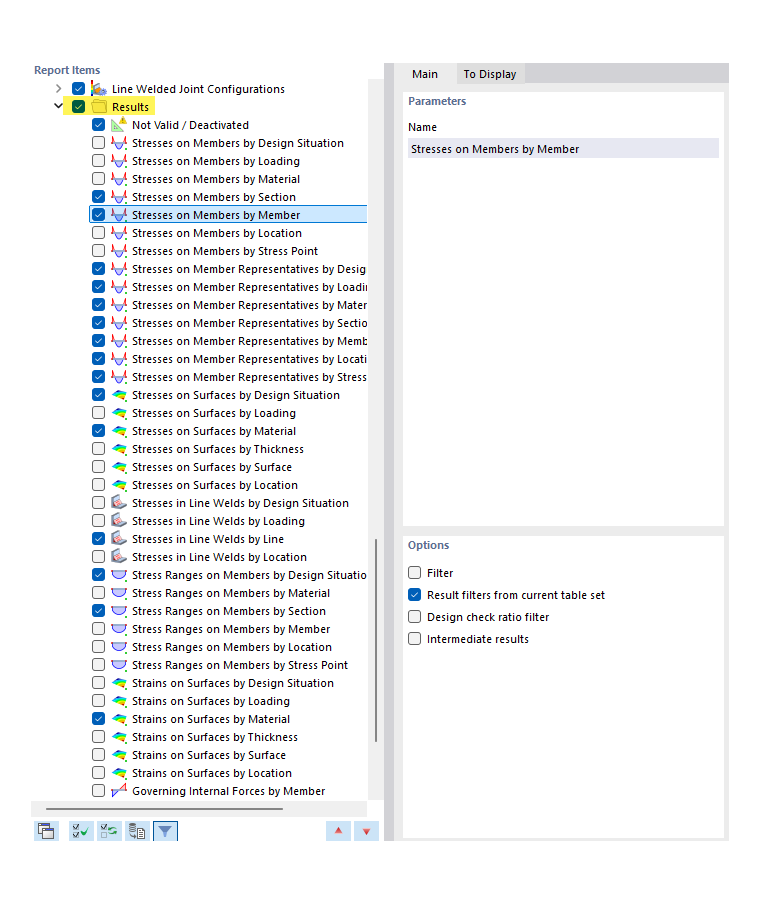

Выбрать напряжения, диапазоны напряжений и деформации

Вы также можете использовать параметры фильтра для настройки табличных результатов. Вы можете фильтровать таблицы результатов по определённым критериям:

• Объект фильтр по номеру или выбору объекта
• Фильтр результатов с теми же опциями, что и в Диспетчер таблиц результатов
• Фильтр расчетного соотношения для значений результатов

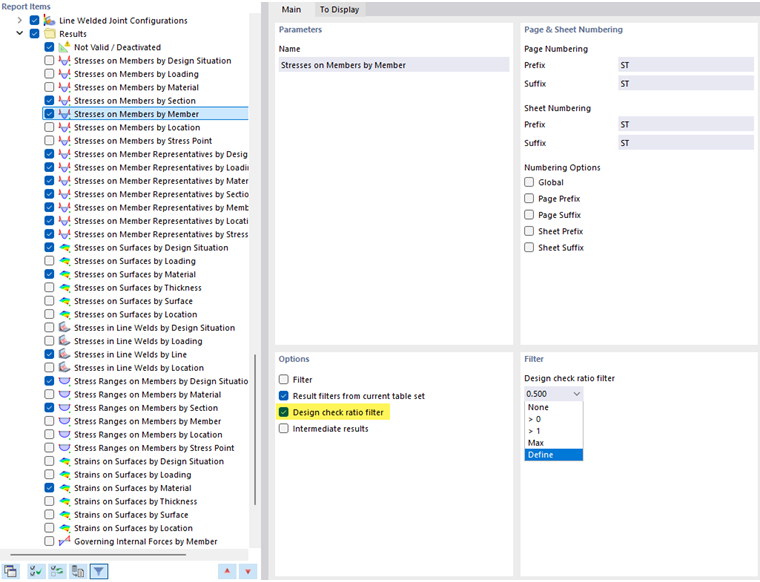

Опции фильтра для расчётного соотношения

Форму Подробности результатов с уравнениями напряжений можно также включить в протокол результатов. Используйте соответствующую кнопку в списке диалогового окна 'Подробности расчетной проверки' .

В предпросмотре протокола результатов можно проверить и правильно упорядочить данные, а также добавить графику и текст.

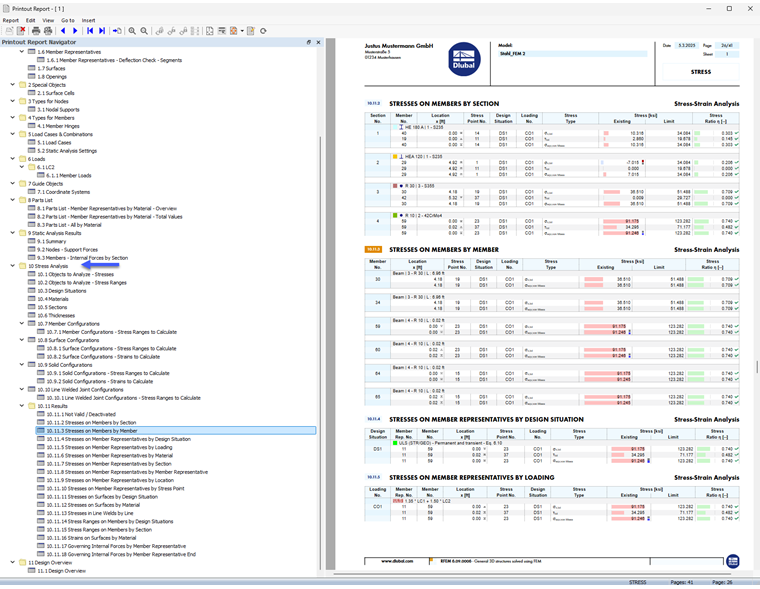

Протокол результатов с данными расчета напряжений-деформаций
