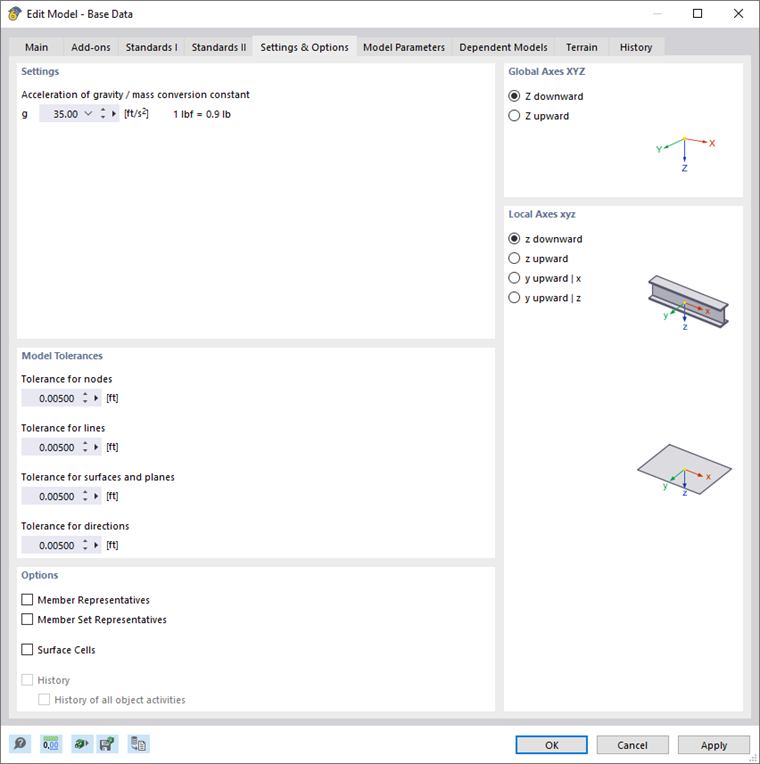

На вкладке « Настройки и параметры » вы можете настроить значение ускорения свободного падения, геометрические допуски объектов и выравнивание осей.
Предпочтения
Этот раздел диалога управляет значением 'ускорения свободного падения' g. Он используется для определения собственного веса стержней и поверхностей, преобразования масс и для динамического анализа. Предварительно установлено приблизительное значение 10,00 м/с2.
Допуски модели
При моделировании или импорте данных из программы САПР в объектах модели могут возникать небольшие геометрические различия. RFEM автоматически исправляет эти несоответствия, если определенные расстояния оказываются ниже значений полей ' Tolerance '. Таким образом, узлы, расположенные очень близко друг к другу, будут объединены, линии или элементы, расположенные вне плоскостей, будут объединены в поверхности, или линии с минимальным наклоном и элементы будут классифицированы как вертикальные.
Предустановленные допуски подходят для большинства моделей. В случае небольших размеров модели может потребоваться соответствующая корректировка допусков.
Опции
В этом разделе диалога вы можете решить, хотите ли вы применить «представителей» к стержням и наборам стержней в модели. При установке флажков 'Представители участников' и 'Представители групп участников' в диалоговое окно добавляются соответствующие вкладки. Они описаны в главах Мастера представлений участников и мастеров представления наборов элементов .
Общие оси XYZ
Этот раздел диалога управляет ориентацией глобальной оси Z. В программах САПР ось Z обычно направлена вверх, а в программах расчета конструкций - вниз. Это не имеет отношения к расчету.
Если Z направлена вверх, функция 'активного собственного веса' в загружении (см. Главу # extbookmark manual|собственный вес|Загружения №) автоматически применяют коэффициент -1,0 в Z.
Местные оси xyz

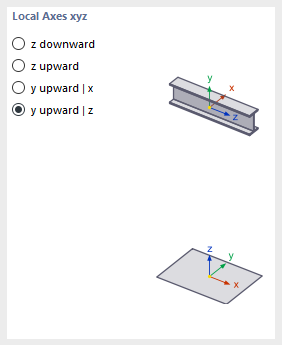

Описания осей стержней регулируются по-разному в стандартах. В этом разделе диалога вы можете определить, как ориентированы оси главного стержня z или y, а также ось поверхности z, чтобы адаптировать локальные системы осей к региональным соглашениям.
Положения локальных осей стержня и поверхности показаны в диалоговом окне.
