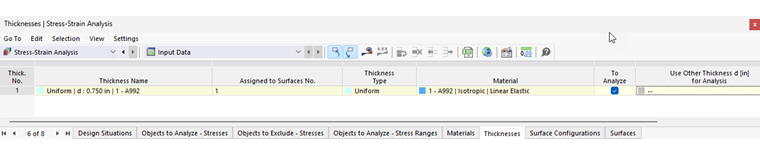

В таблице Толщины, а также в категории навигатора 'Расчет напряжений-деформаций' перечислены все толщины в модели с соответствующими материалами. Спецификации типов толщин носят только информационный характер.
Цвет шрифта позволяет увидеть, как толщина учитывается в расчёте.
| черный | Толщина используется как в модели, так и в Объектах для анализа. |
| Синий | Толщина в модели не используется. |
| серое | Толщина не придана ни одному из объектов к анализу. |
Удалить толщины из расчёта
Для всех действительных толщин можно исключить все поверхности из расчёта напряжений-деформаций, сняв флажок 'К анализу', к которому придана толщина. Таким образом, поверхности сортируются в таблицах Объекты для расчета - напряжения и {%://002466 Объекты для расчета - Диапазоны напряжений]] в столбце 'Недействительно/деактивированы ' и удалена из расчета.
Применить другую толщину для расчета
Если вы хотите использовать для расчета напряжений толщину, отличную от толщины для расчета в RFEM, вы можете выбрать альтернативу в столбце 'Использовать другую толщину для расчета d [мм]'. Данное воздействие не влияет на внутренние силы: Они также используются для модифицированной толщины при расчёте напряжений.
При выборе другой толщины, в контекстном меню ячейки (открывается с помощью щелчка правой кнопкой мыши):
- Экспорт толщины в программу RFEM
- Экспорт всех толщин в программу RFEM
- Импорт толщины из программы RFEM
- Импорт всех толщин из RFEM
Оптимизировать толщину
В качестве альтернативы ручной регулировке толщины, программа может определить оптимальную толщину. Доступ к оптимизации можно получить, использовав для анализа список в столбце 'Использовать другую толщину d [мм]' (см.#image050078 Выбрать другую толщину для расчета]]). Также можно связать диалоговое окно оптимизации, дважды щёлкнув на строку таблицы или нажав кнопку #.image@024184#на панели инструментов таблицы.

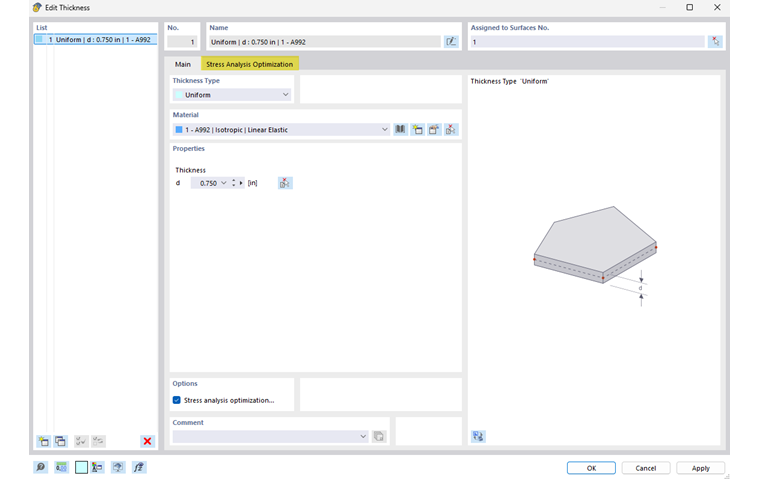

В диалоговом окне изменения толщины, установите флажок Оптимизация расчета напряжений во вкладке 'Основные данные'. Затем можно задать граничные условия во вкладке 'Оптимизация расчёта напряжений': 'Минимальную толщину', 'Максимальную толщину' и 'Шаг оптимизации толщины' (приращение между анализируемыми толщинами).
Во время оптимизации программа определяет наименьшую возможную толщину с коэффициентом использования, который ниже, чем в руководстве .
Для «упрощенной оптимизации толщины» применяются те же условия, что и для использования альтернативного сечения, описанного выше: Во время оптимизации расчеты выполняются с внутренними силами модели. Оптимальный вариант затем заносится в таблицу.
Для всесторонней оптимизации модели мы рекомендуем использовать аддон Затраты на оптимизацию-оценку-выбросов/CO2 -Оценка выбросов.
