В таблице Сечения , а также в категории навигатора 'Расчет напряжений-деформаций' перечислены все доступные в модели сечения с соответствующими материалами. Спецификации типов сечений носят только информационный характер.

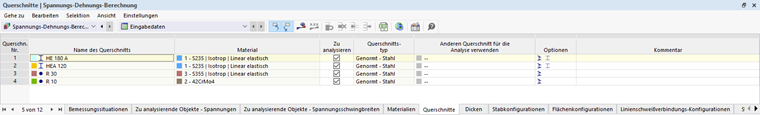

Таблица «Сечения» для расчёта напряжений-деформаций

Удалить сечения из расчёта

Для всех действительных сечений можно исключить все стержни из расчёта напряжений-деформаций, сняв флажок 'К анализу', которому назначен данный материал. Таким образом, стержни сортируются в таблицах Объекты для расчета - напряжения и Объекты для расчета - Диапазоны напряжений в столбце 'Недействительно/Программа деактивирована' и удалена из расчета.

Применить другое сечение для анализа

Если вы хотите использовать для расчета напряжений другое сечение, чем для расчета в RFEM, вы можете выбрать альтернативу в столбце 'Применить другое сечение для расчета'. Внутренние силы не затронуты; в случае расчета напряжений, они также применяются к измененному сечению.

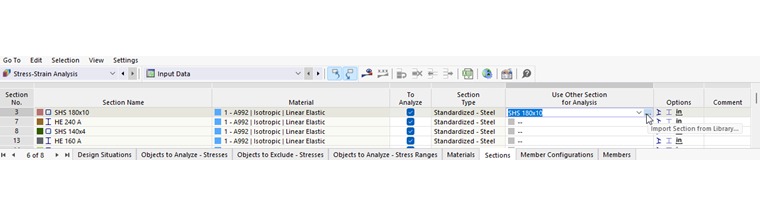

Выбрать другое сечение для расчета

вы можете использовать поэтому можно выбрать в базе данных другое сечение.

Для придания другого сечения, доступны в контекстном меню ячейки (открывается по щелчку правой кнопкой мыши) дополнительные функции:

• Используйте оптимизированное сечение в модели
• Использовать все оптимизированные сечения в модели
• Используйте сечение из модели в аддоне
• Используйте все сечения из модели в аддоне

Оптимизация сечения

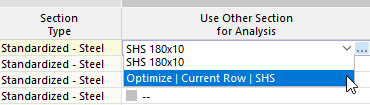

Все стандартные и параметризованные сечения могут быть оптимизированы в рамках текущей серии. Оптимизацию можно запустить через список столбца 'Использовать другое сечение для расчета' (см.#image050069 Выбрать другое сечение для расчета]]). Во время оптимизации, RFEM определяет в серии наименьшее возможное сечение, использование которого ниже, чем в случае Диалоговое окно Общие параметры .

Для данной «упрощенной оптимизации сечения» применяются те же условия, что и для использования альтернативных сечений, описанных выше: Во время оптимизации расчеты выполняются с внутренними силами модели. Оптимальный вариант затем заносится в таблицу.

Для всесторонней оптимизации модели мы рекомендуем использовать аддон Затраты на оптимизацию-оценку-выбросов/CO2 -Оценка выбросов.

Настройка сечения

Если вы хотите использовать другое сечение для расчёта напряжений, вы можете применить список в диалоговом окне {%|#image050069 Использование другого сечения для расчета]] Чтобы изменить сечение в целом - и соответственно для модели - дважды щелкните на строку сечения в таблице или нажмите на кнопку открывает диалоговое окно редактирования сечения на панели инструментов таблицы. Здесь можно присвоить другое сечение из базы данных.
