Диалоговое окно «Конфигурация линейного сварного соединения» позволяет задать основные характеристики для расчета напряжений-деформаций для {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000050 линейных сварных соединений]]. Концепция диалогового окна Конфигурации описана в разделе Spannungs-Dehnungs-Berechnung . В нем также объясняется, каким образом можно придавать объекты.
Напряжение

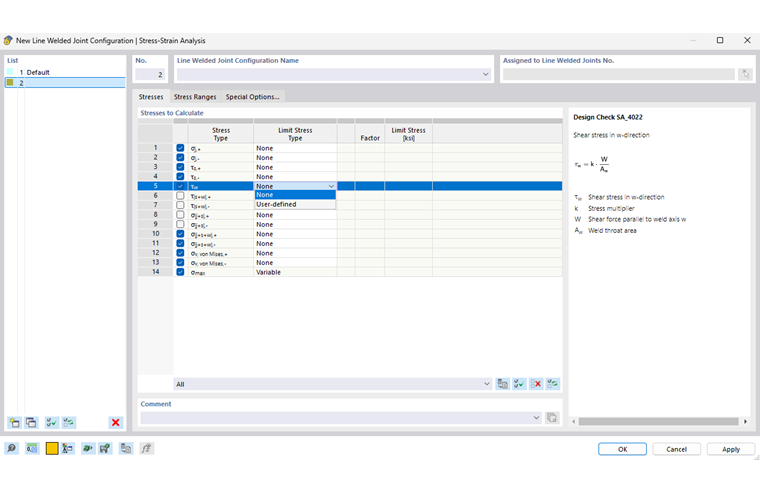

В закладке «Напряжения» можно выбрать напряжения сварных швов для расчета.
Буква в индексе компонента напряжения означает направление воздействия напряжения. Применяются следующие условные обозначения:
- w соответствует оси шва и всегда идентична оси x линии, на которой задан линейный шов.
- s ориентирован параллельно оси z первой поверхности из задания линейного шва (упрощенный метод) или параллельно полезной площади шва (метод направления).
- j перпендикулярна плоскости ws.

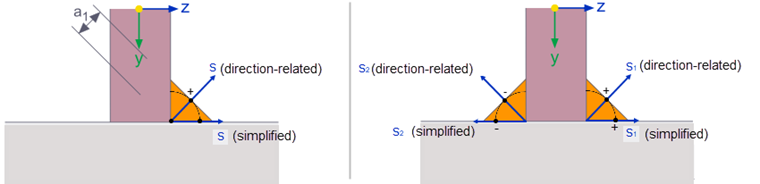

Знак в индексе составляющей напряжения относится к расчетному положению в шве по отношению к оси z первой поверхности при задании линейного шва. Символ « + » указывает на расчетное место в направлении s сварного шва, которое имеет наибольшую координату z в местной системе координат первой поверхности. Соответственно, a - описывает расчетное место с наименьшей координатой z.
В случае прерывистых сварных швов, прерывистое продольное расположение учитывается посредством «размытого метода». Согласно норме EN 1993-1-8 {%://#Refer [1]]], раздел 4.9, напряжения в сварных швах умножаются на отношение свободной длины шва к общей длине линии. Данный метод расчета можно применить, например, для оценки продольных касательных напряжений непрерывных продольных швов. Тем не менее, местное увеличение напряжения из-за разрыва или сосредоточенной нагрузки не может быть адекватно определено.
Столбец 'Коэффициент' не имеет значения для линейных сварных соединений.
Если вы хотите использовать пользовательское напряжение в качестве ориентира, выберите тип предельного напряжения 'Пользовательское' из списка. Благодаря тому, становится доступным также поле в столбце 'Предельное напряжение'.
Диапазоны напряжений

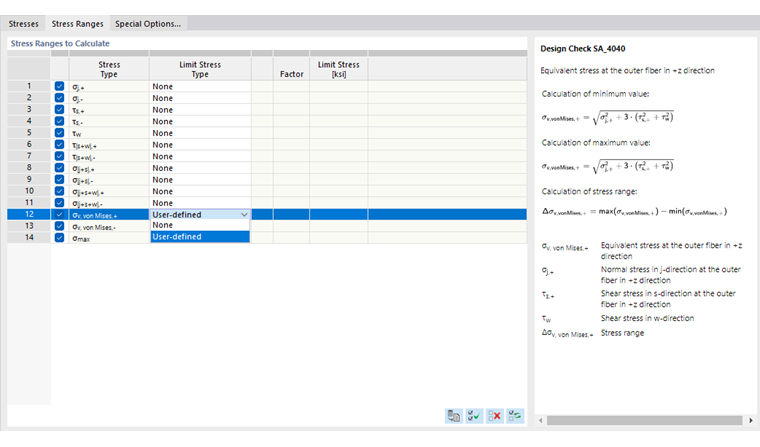

Во вкладке «Диапазоны напряжений » можно выбрать типы напряжений, для которых должны быть рассчитаны диапазоны, а также определить, будут ли в данном случае применяться предельные напряжения.
Тип предельного напряжения 'Без' установлен автоматически. Если вы хотите задать предельное напряжение, выберите из списка тип напряжения 'Пользовательский', а затем введите соответствующее значение.
Специальные опции

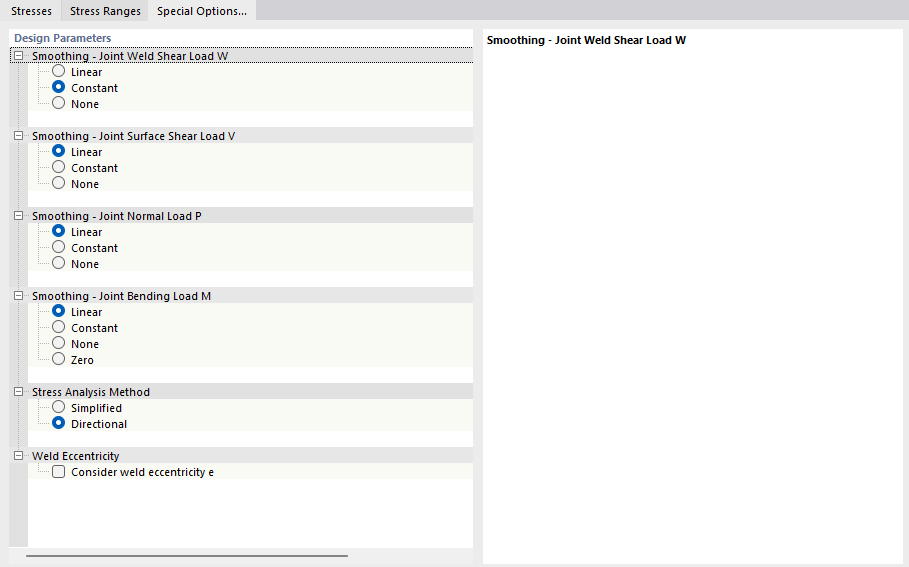

В закладке « Специальные параметры » можно выполнить настройки для сглаживания эпюр результатов для линейных сварных швов.
Функции сглаживания 'Линейное' и 'Постоянное' позволяют распределить пики местных напряжений по длине шва. В случае линейного сглаживания распределение напряжений между двумя конечными значениями отображается линеаризованно, в случае постоянного сглаживания результаты одинаковы для всех значений.
'Метод расчета напряжений' для угловых швов можно выполнить по упрощенному подходу, описанному в разделе 4.5.3.3, или в зависимости от направления, по разделу 4.5.3.2. В зависимости от метода расчета, возникают различные типы напряжений.
Если вы хотите учесть в расчете напряжений 'Эксцентриситет шва', установите соответствующий флажок. Таким образом, учитываются дополнительные моменты, которые могут возникать, например, в случае конструкций с односторонним угловым швом.
