Аддон Расчёт напряжений и деформаций полностью интегрирован в RFEM или RSTAB. Поэтому вы можете использовать все известные из основной программы возможности для документирования графических результатов напряжений, соотношений напряжений и деформаций. Общий подход к подготовке графики для печати описан в главе Графики руководства по RFEM.
Графика рабочего окна
В главе Графика для расчёта напряжений и деформаций представлены все типы результатов, которые графически доступны для стержней, поверхностей, линейных сварных соединений и тел. Вы можете распечатать текущий вид непосредственно через функцию печати или передать его в протокол результатов.

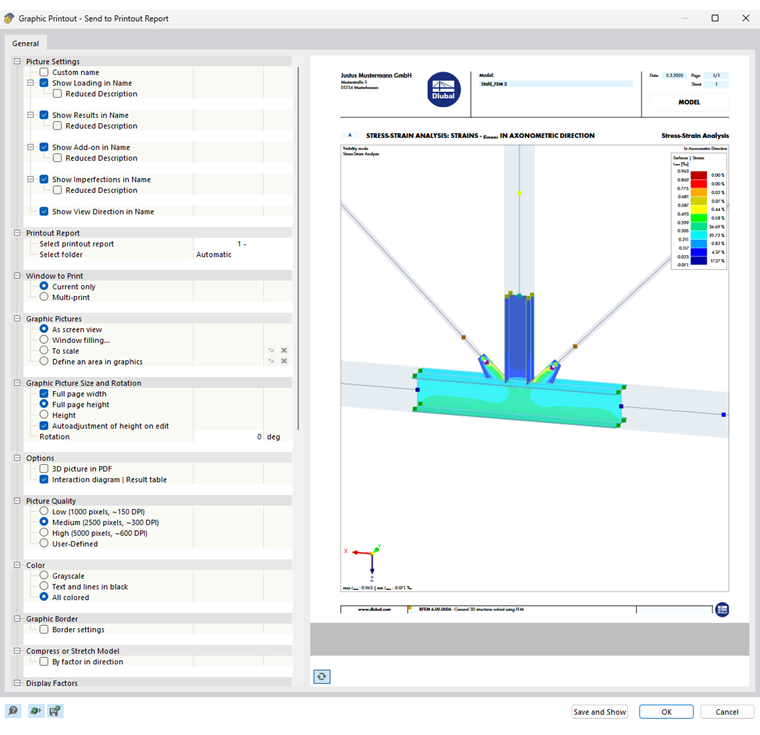

В диалоговом окне 'Печать графики' как обычно задайте настройки печати для изображения.

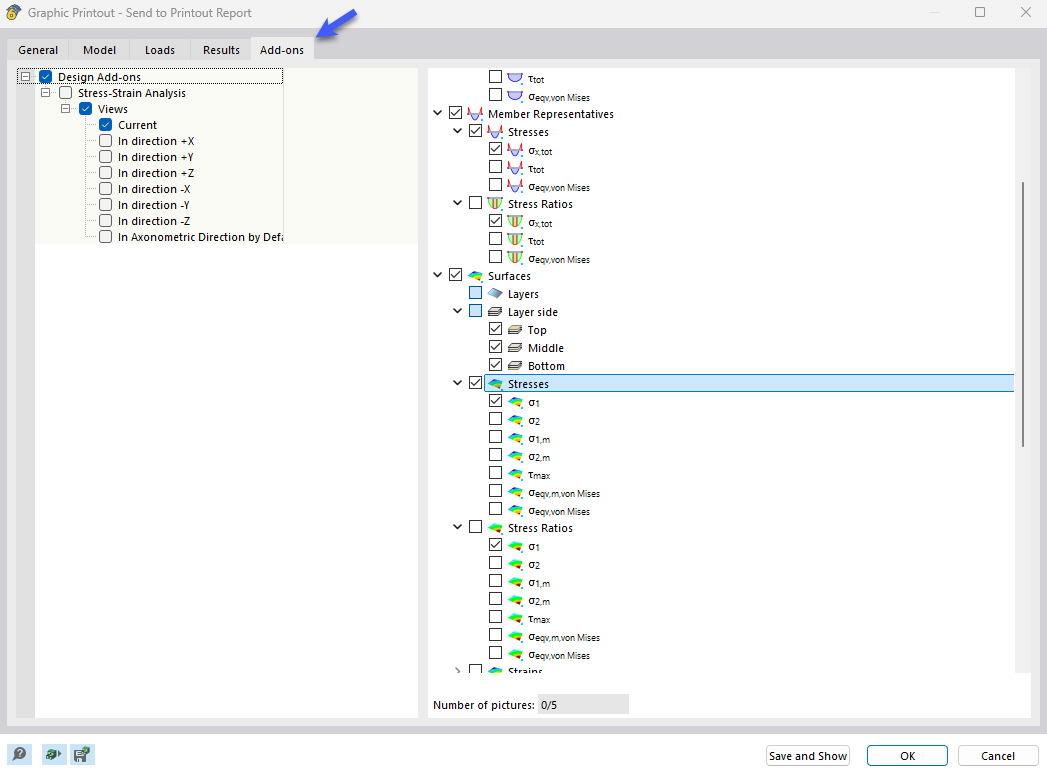

Если в категории 'Какие окна' вы активируете опцию Серийная печать, то на вкладке 'Аддоны' вы можете задать параметры для печати нескольких окон или серийную печать графики (см. главу Использовать серийную печать руководства по RFEM). Затем графика будет отсортирована в протоколе результатов в разделе результатов расчёта напряжений и деформаций.
Детализация результатов и графики результатов

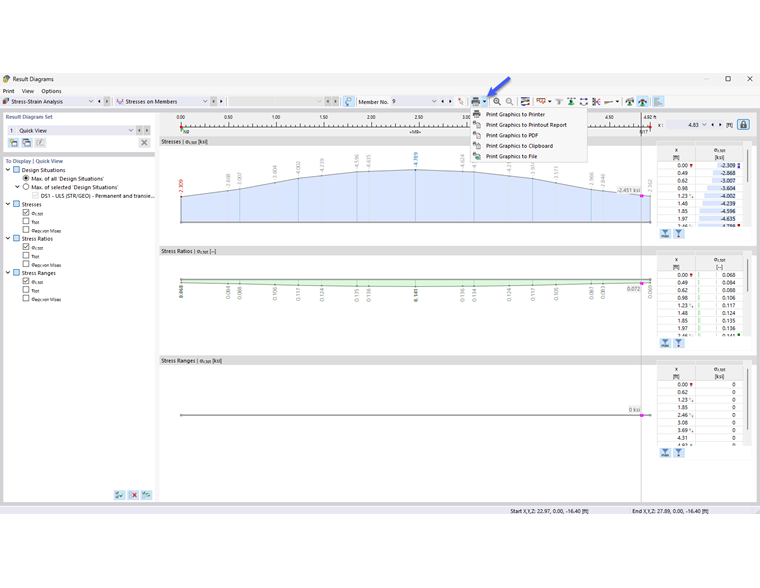

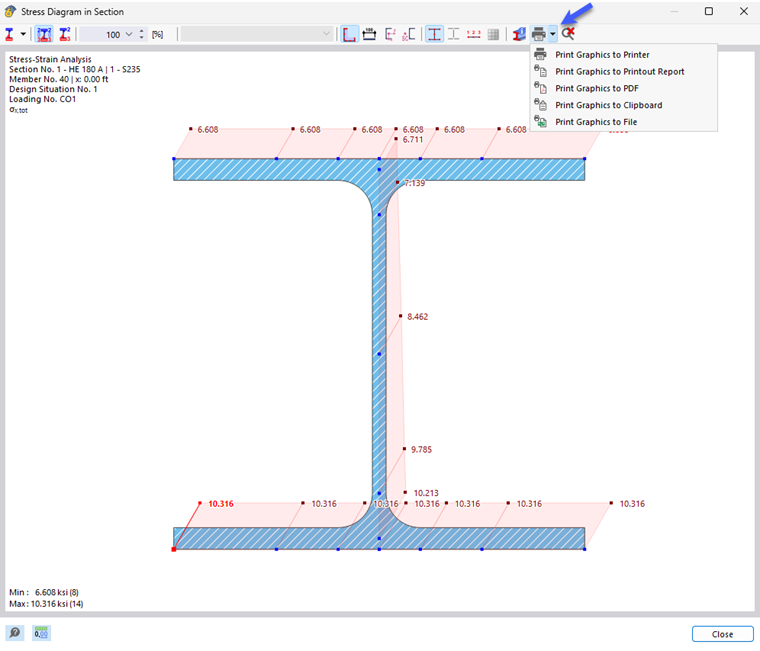

Также в диалоговых окнах для Детализация результатов, Эпюры напряжений в сечении, Графики результатов в точке поверхности и Графики результатов для стержней или результирующих сечений доступны функции, позволяющие распечатать графику.
