屋面的几何形状

最初,屋面的几何形状只能通过线来表示。 在输入线的基础上,介绍了 RFEM 6 中用于建模的基本功能。 这些可以类似于使用杆件进行应用。

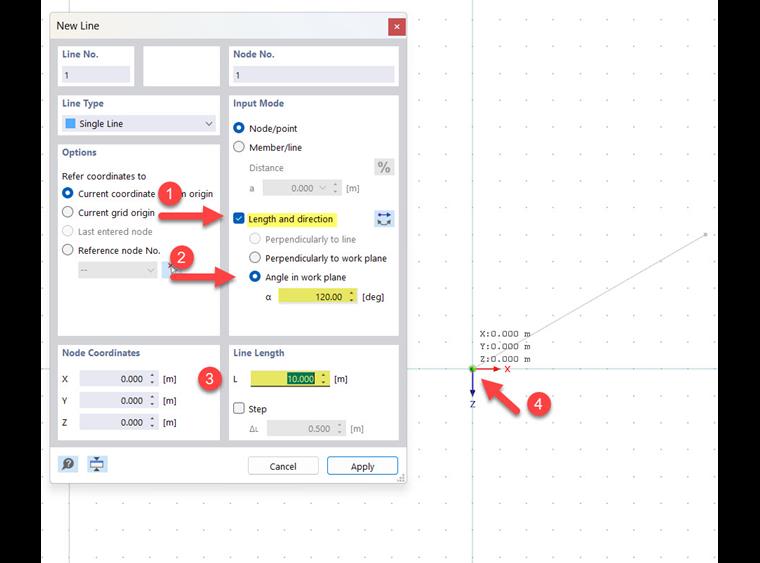

新建线,请使用工具栏中的 新建线 按钮。 首先,创建一条与工作平面成 120° 角的 10 m 线。 120° 是从 Z 轴开始测量的,因此屋顶坡度为 30°。 单击原点,使线从该原点开始。

提示

在菜单栏中,您可以通过'视图' - '自定义菜单和工具栏'打开'自定义'对话框。 您可以在此处通过双击特定命令来定义自己的快捷方式

分割线

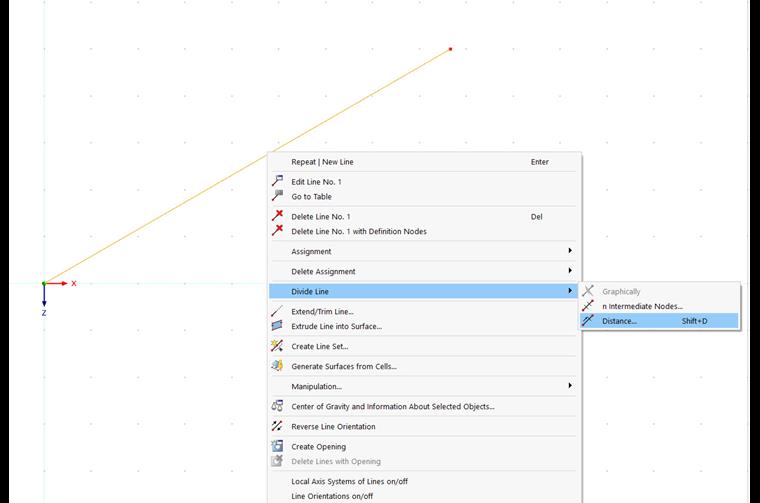

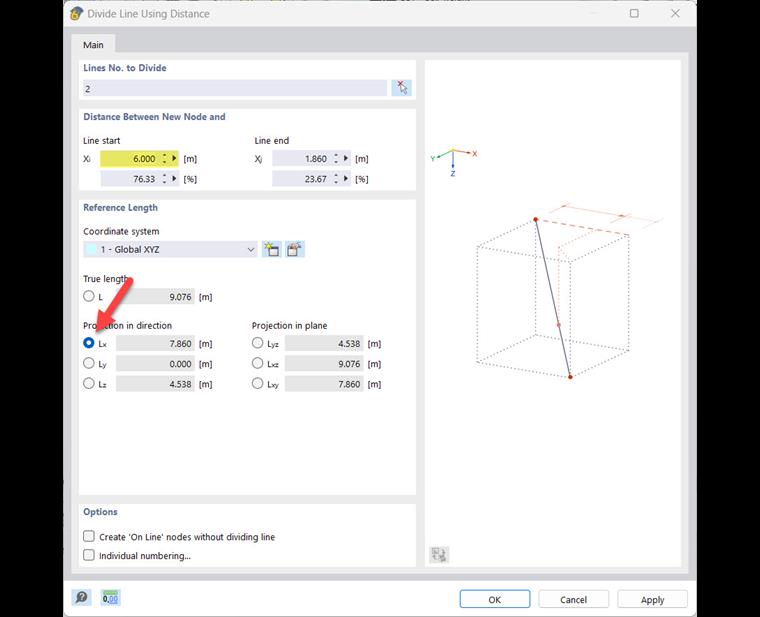

通过在线的上下文菜单中选择相应的功能,可以按照指定的距离划分线。 或者,您可以为此命令定义自己的快捷方式。 相对于在 X 方向上的投影,刚刚创建的线的长度应为 6.8 m。 使用该距离划分线,然后删除新建的两条线的顶部。

此处还假设环形锚栓在投影长度 0.8 m 后延伸。 再过3.5 m,还需要一个节点连接一条檩条。 再次使用'按距离划分线'功能创建两个节点。

移动和复制线

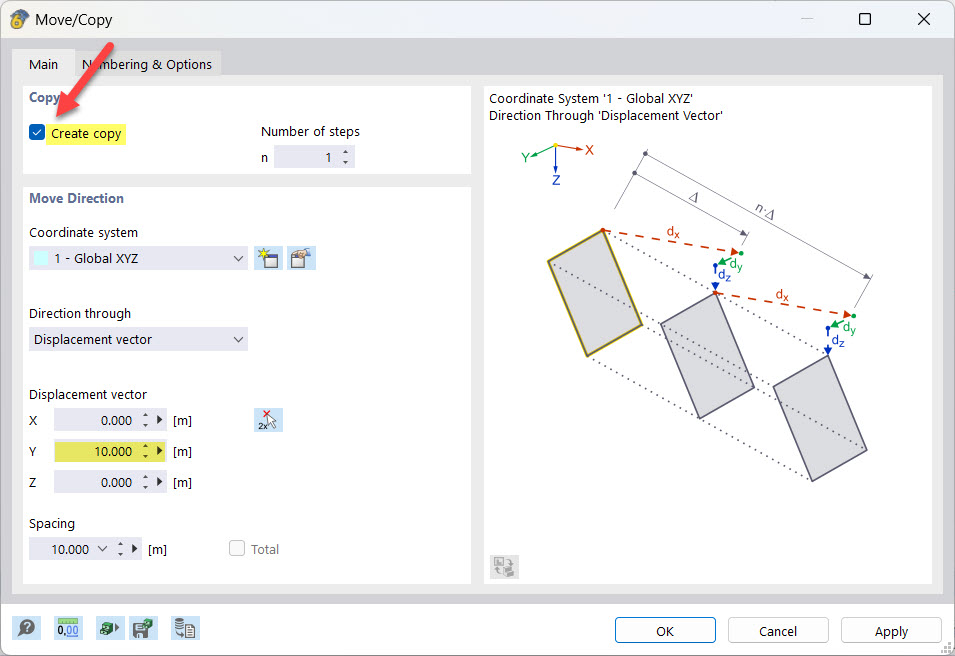

选择到目前为止创建的所有线和节点。 使用 移动复制 按钮可以移动和复制这些对象。 为此请激活选项'创建复制'并输入要进行运动的矢量,在本例中为 Y 方向 10 m。

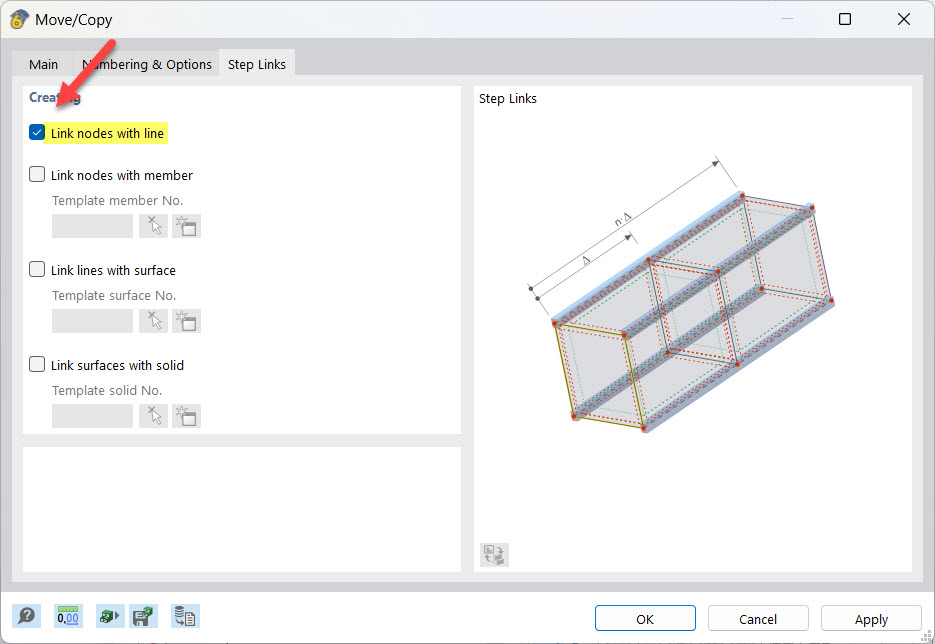

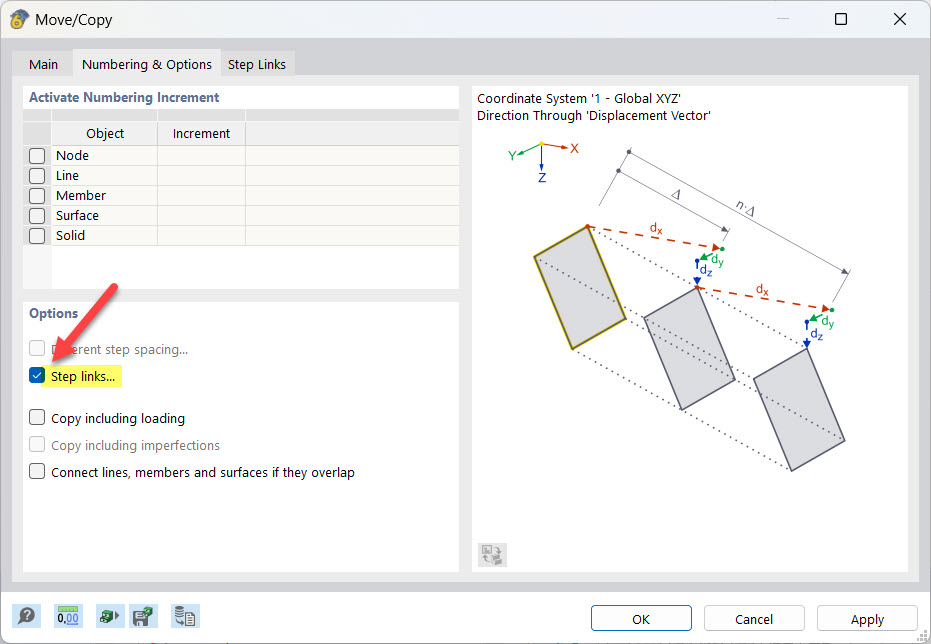

如果在'编号和选项'选项卡中激活步骤链接,然后选择'用线连接节点'选项卡,则可以直接用线连接原始节点和复制节点。 点击 ' OK ' 确认后,复制件和连接线将自动创建。

旋转线

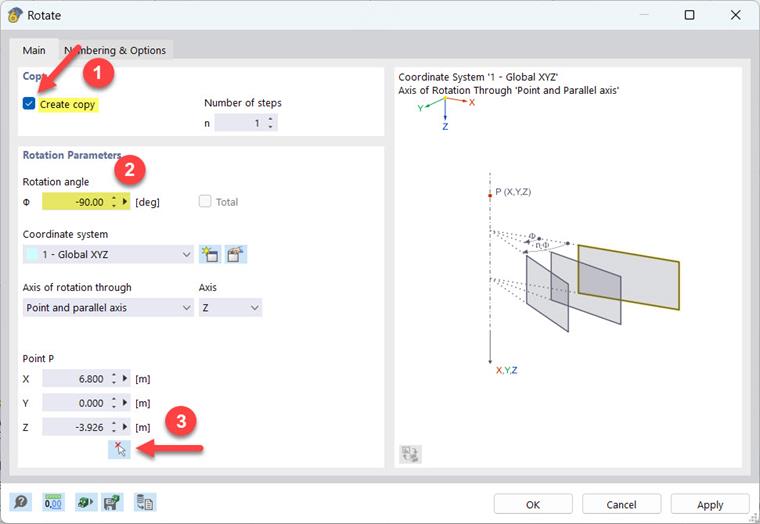

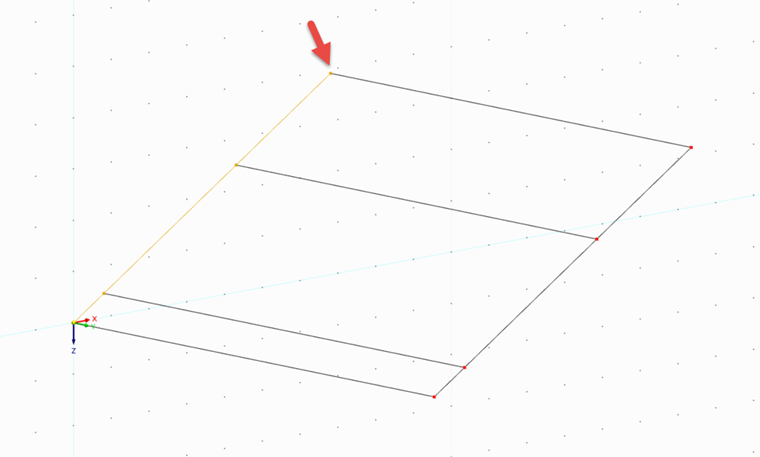

使用 Rotieren 按钮可以旋转和复制之前选择的对象。 使用该功能可以将左侧屋面边缘绕 Z 轴旋转 -90°。 为此,请选择所有相关的杆件和节点,然后打开对话框。 激活' 创建复制',输入角度,然后使用 单独选择 在旋转轴上选择一个点。 在下面的例子中,这是左上角的节点(在原点的上方),稍后将成为屋脊的边缘点。

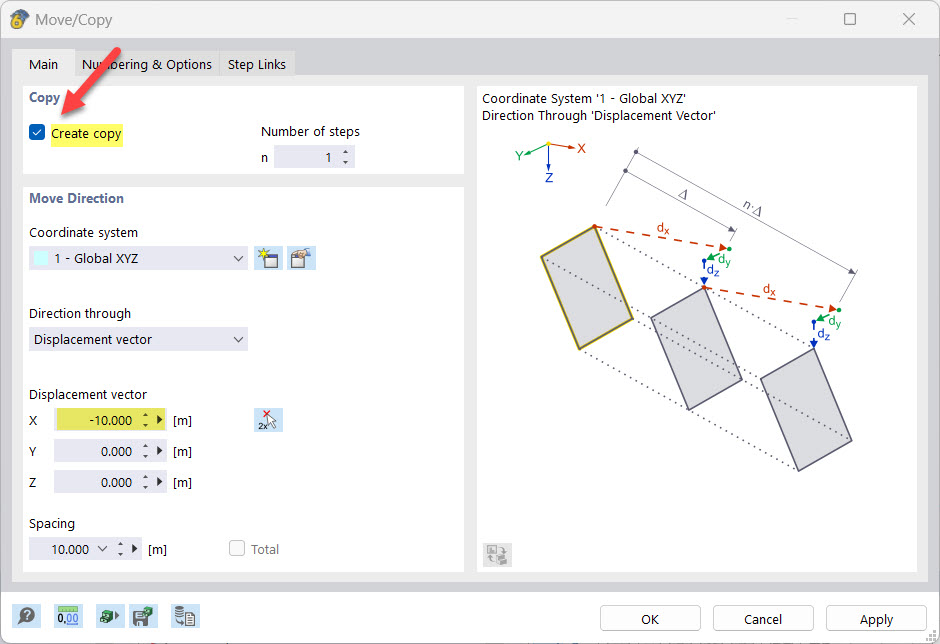

将新对象沿 X 方向移动并复制 -10 m,然后使用阶梯连接再次将节点连接起来。

连接线

使用 结合 按钮可以在相交处连接所选杆件、线和面。 选择所有对象,然后单击 按钮,在线的所有相交点都会新建节点。

提示

如果从左侧拖动窗口到对象上,则只有完全位于该区域中的对象才会被选中。 如果从右侧将窗口拖到对象上,则与跨越区域相交的所有对象都会被选中。

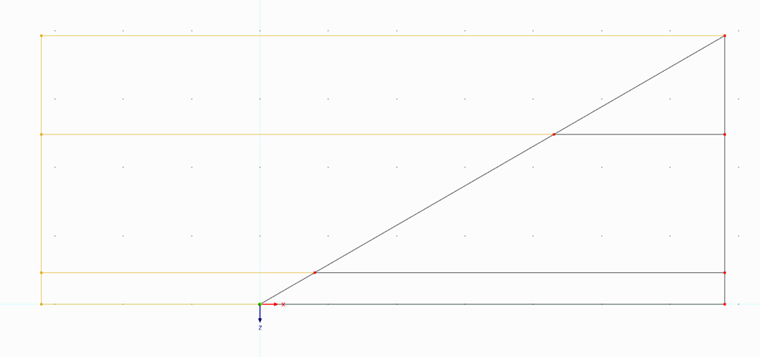

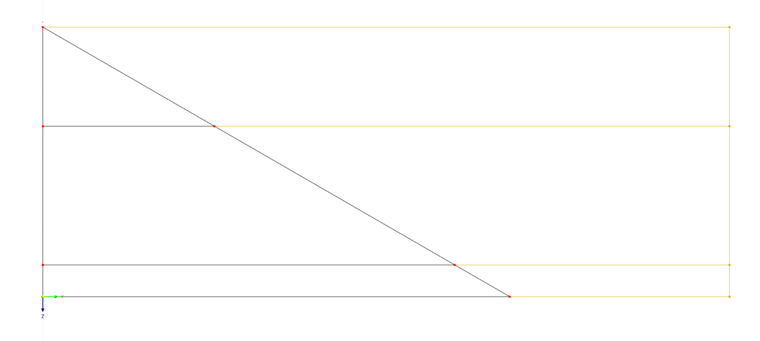

旋转视图,以便您可以选择不需要的线,然后将其删除。 例如,您可以在工作平面的右上角单击立方体的 -Y 面,然后单击 +X 面。 在这些视图中,可以轻松选择不属于屋顶的线。

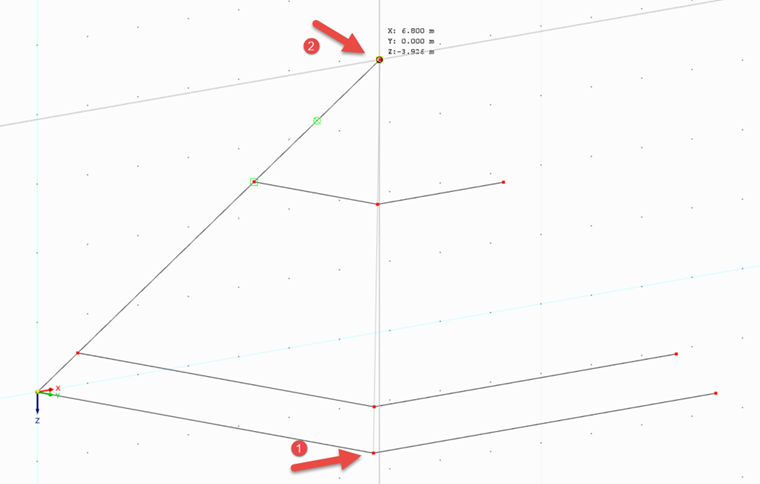

使用 新建线 创建一条新线,依次单击屋脊的底部和顶部节点。 双击鼠标右键结束输入。 此外,删除右侧屋顶的线。

镜像线

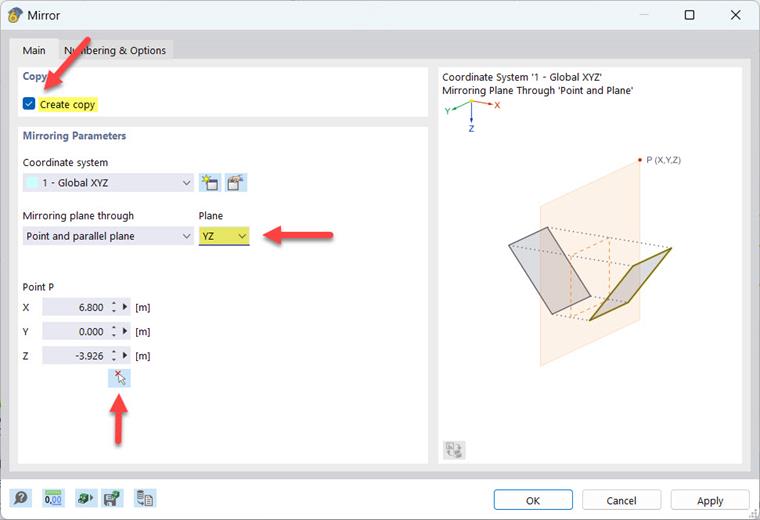

最后,要镜像当前创建的屋顶区域。 为此,请选择所有对象,然后使用 镜像 按钮打开'镜像'对话框。 激活'创建副本',然后选择 YZ 平面作为镜像平面。 使用 单独选择 可以在镜像平面上选择一个点,例如脊点。

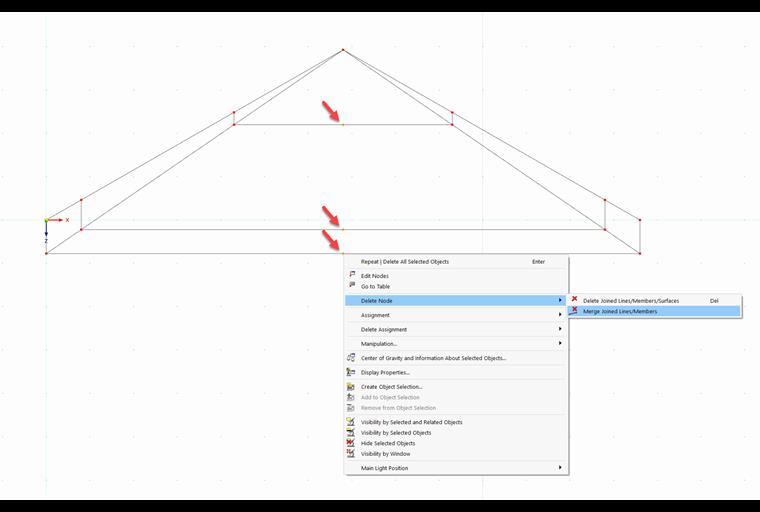

选择位于屋顶区域中间的节点,然后在右键菜单中指定所连接的线要相互连接的点,将其删除。
