椽木模型

本节介绍如何为屋脊梁分配截面和材料。

定义截面

选择属于椽条的三根线，然后双击打开编辑对话框。 将选项中的线类型更改为杆件。 将自动打开一个新对话框，您可以在其中定义杆件的属性。 在'截面'选项卡中，您可以通过 打开截面库，该库中已经存储了大量的截面。

打开截面库

椽条为矩形厚壁截面，宽100 mm，高240 mm。 该信息可以在'参数化 - 厚壁 I' 选项卡中指定。

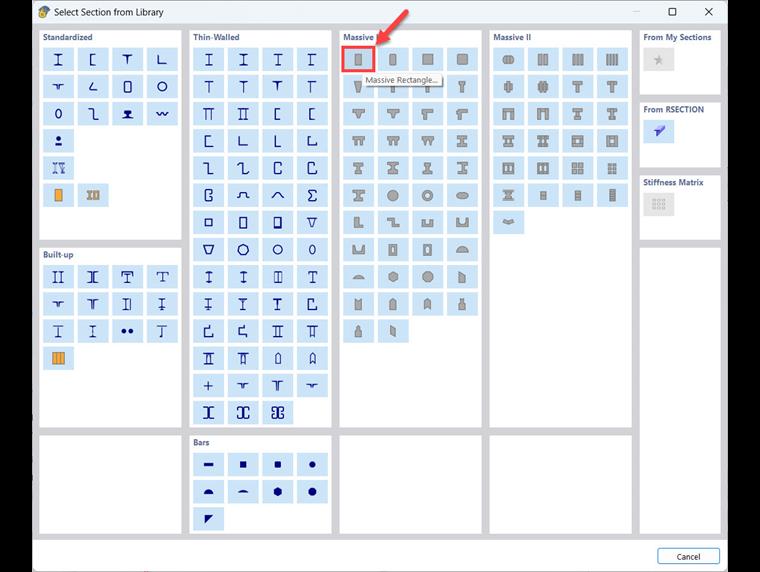

选择一个厚壁矩形截面

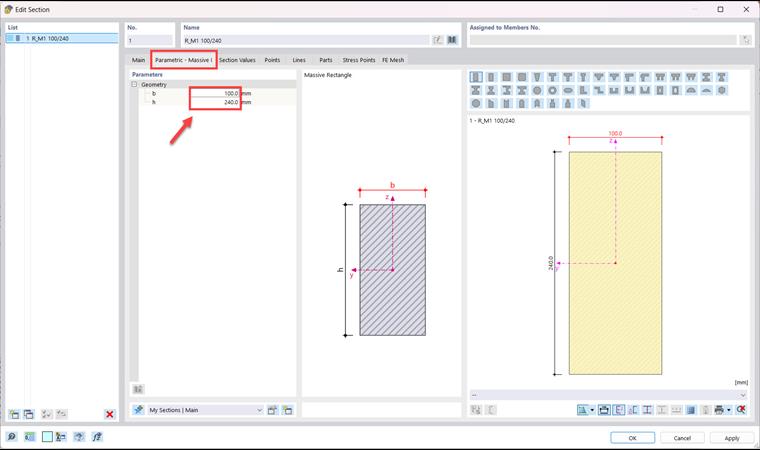

定义截面尺寸

定义材料

在'基础'选项卡中可以为截面分配一种材料。 在 RFEM 6 中还提供了一个材料库，可以使用 打开。

打开材料库

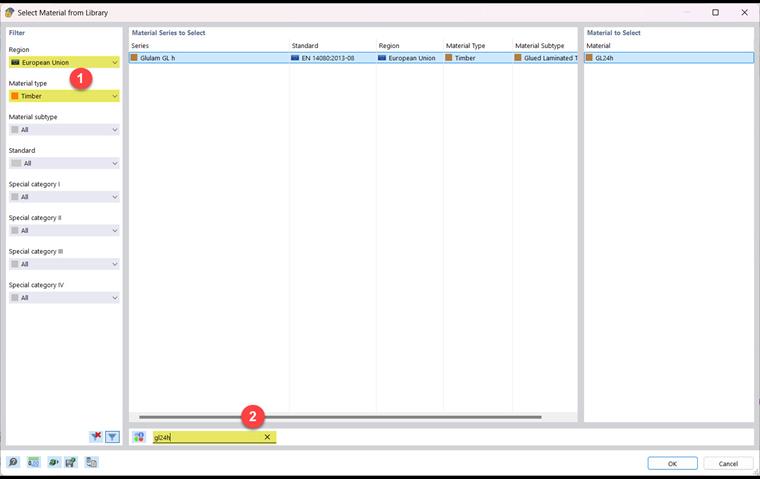

在这里过滤材料类型'木材'，然后在所有木材中搜索用于屋脊梁的 GL24h。 然后点击 ' OK ' 确认所有输入。

材料选择
