Inicialmente, la geometría de la superficie de la cubierta solo se debe representar con la ayuda de líneas. En base a la entrada de las líneas, se explican las funciones básicas para modelar estructuras en RFEM 6. Estos se pueden aplicar de forma análoga al trabajo con barras.

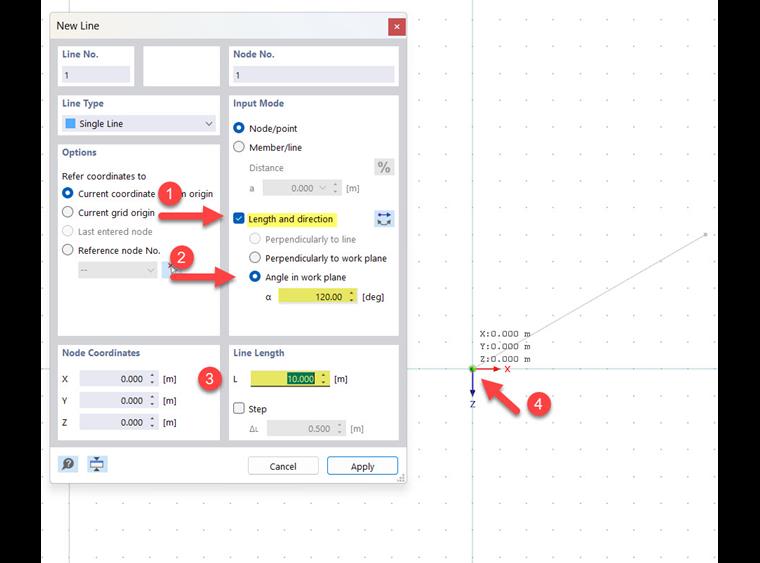

Para crear una nueva línea , use el botón
en la barra de herramientas. Primero, cree una línea de 10 m en un ángulo de 120 ° con el plano de trabajo. Los 120 ° se miden desde el eje Z, lo que resulta en una pendiente del techo de 30 °. Haga clic en el origen para que la línea comience allí.
Dividir líneas

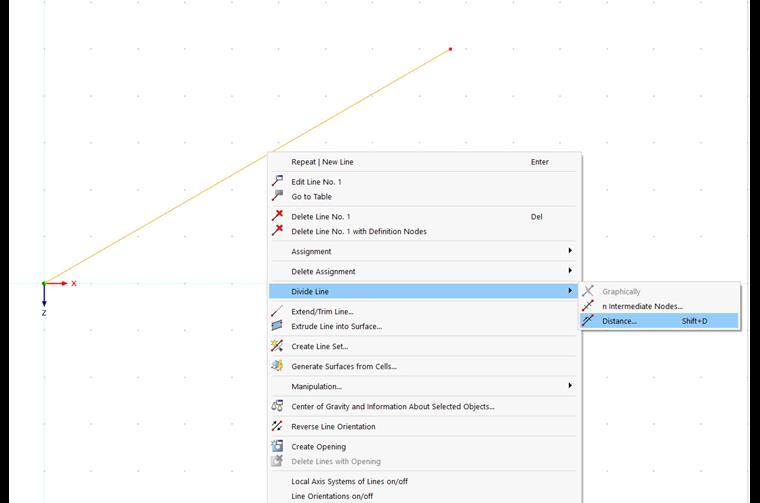

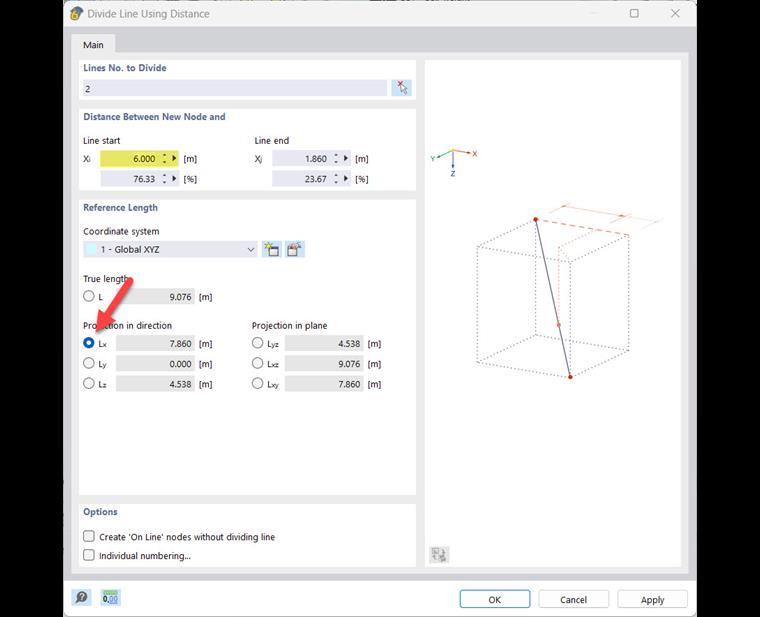

Puede dividir una línea usando una distancia especificada seleccionando la función apropiada en el menú contextual de una línea. Alternativamente, puede definir su propio acceso directo para este comando. En relación con la proyección en dirección X, la línea que se acaba de crear debería tener una longitud de 6,8 m. Divida la línea usando esta distancia y elimine la parte superior de las dos líneas recién creadas.
Para el ejemplo, también se debe suponer que un ancla de anillo corre después de una longitud proyectada de 0,8 m. Después de otros 3,5 m, también se requiere un nudo para conectar una correa. Cree ambos nudos usando la función 'Dividir línea por distancia' de nuevo.
Mover y copiar líneas
Seleccione todas las líneas y nudos creados hasta ahora. Estos objetos se pueden mover y copiar usando el botón

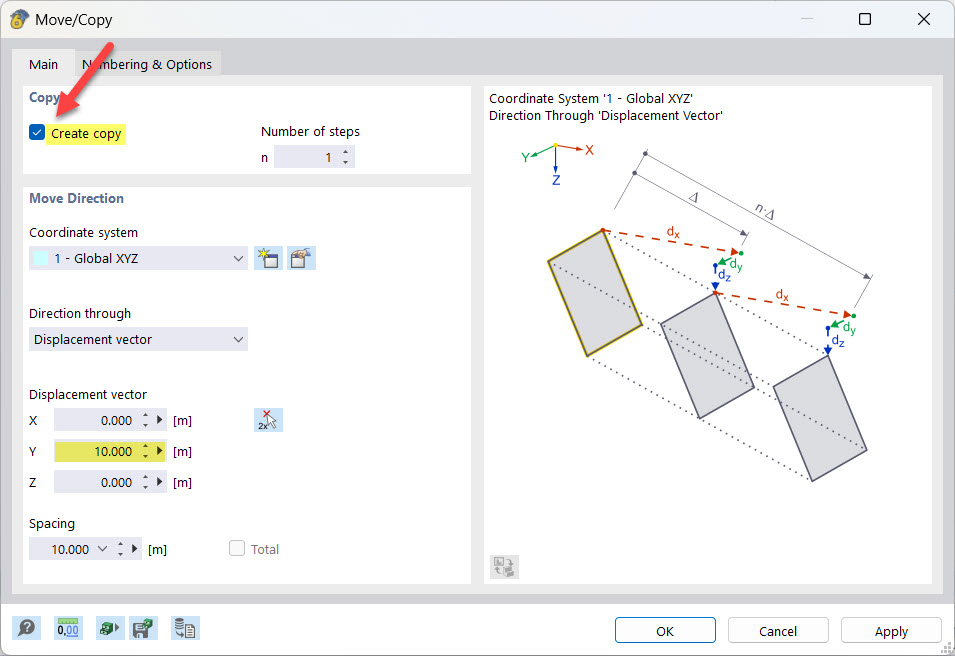

. Para ello, active la opción 'Crear copia' e introduzca el vector por el que se va a realizar el movimiento, en este caso 10 m en dirección Y.

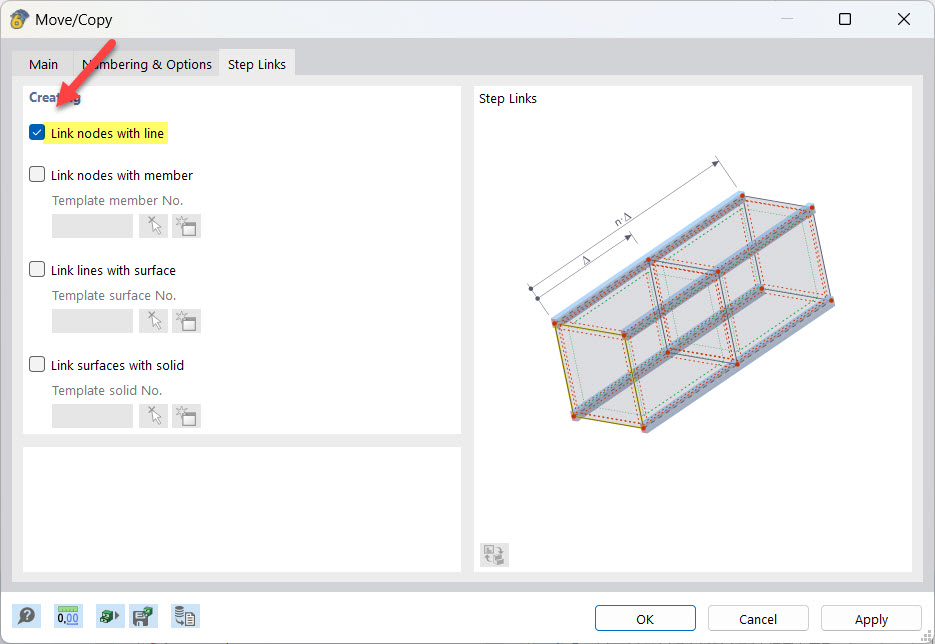

Puede conectar los nudos del original y la copia directamente con líneas si activa los enlaces de los pasos en la pestaña 'Numeración y opciones' y selecciona la pestaña ' Conectar nudo con línea '. Después de confirmar con ' Aceptar ', la copia y las líneas de conexión se crean automáticamente.
Girar líneas
Puede usar el botón

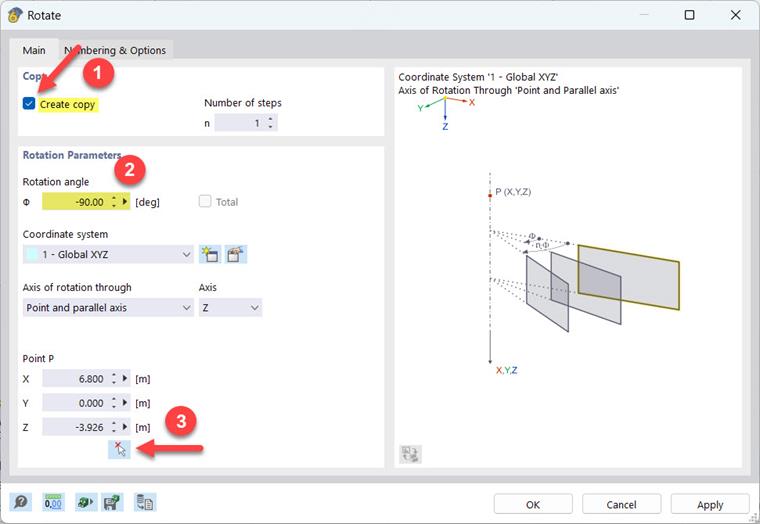

para rotar y copiar objetos previamente seleccionados. Esta función se puede usar para girar el borde del techo en el lado izquierdo en -90 ° alrededor del eje Z. Para hacer esto, seleccione todas las barras y nudos asociados y abra el cuadro de diálogo. Active ' Crear copia ', introduzca el ángulo y seleccione un punto en el eje de giro con

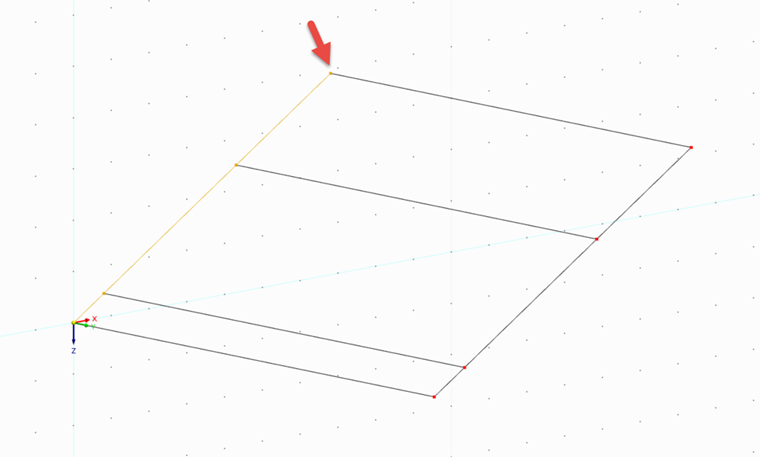

. En el ejemplo en consideración, este es el nudo de la esquina superior izquierda (sobre el origen), que luego será el punto del borde de la cresta.

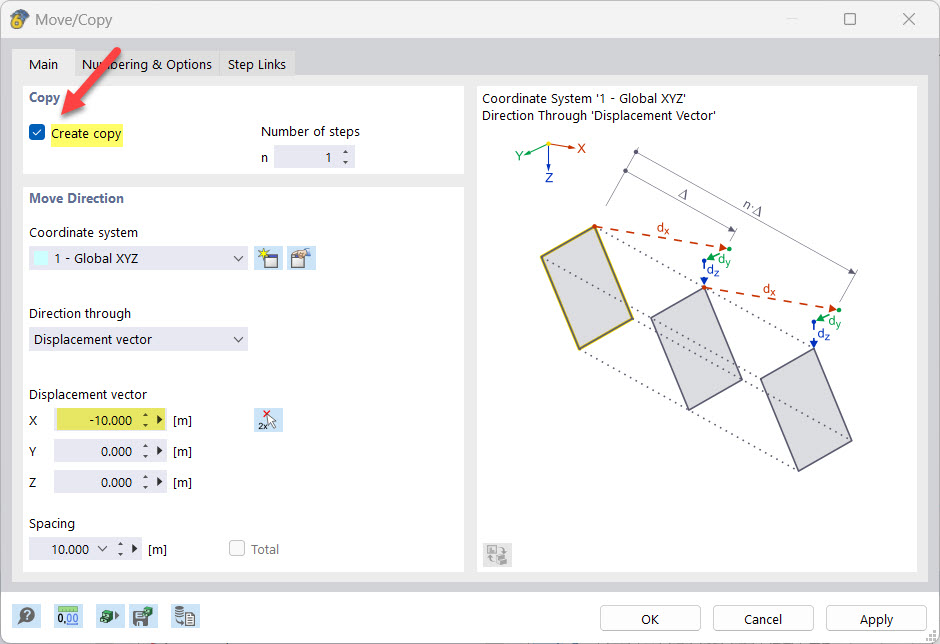

Mueva y copie los nuevos objetos por -10 m en la dirección X y conecte los nudos con líneas nuevamente usando el enlace de pasos.
Conectar líneas
Puede usar el botón
para conectar barras, líneas y superficies seleccionadas en sus intersecciones. Seleccione todos los objetos y luego haga clic en el botón para que se creen nuevos nudos en todos los puntos de intersección de las líneas.

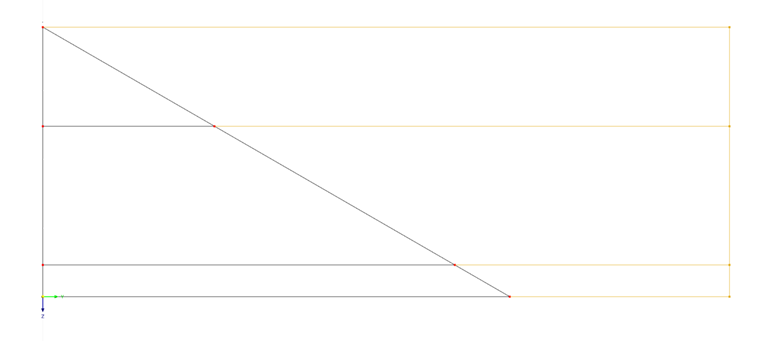

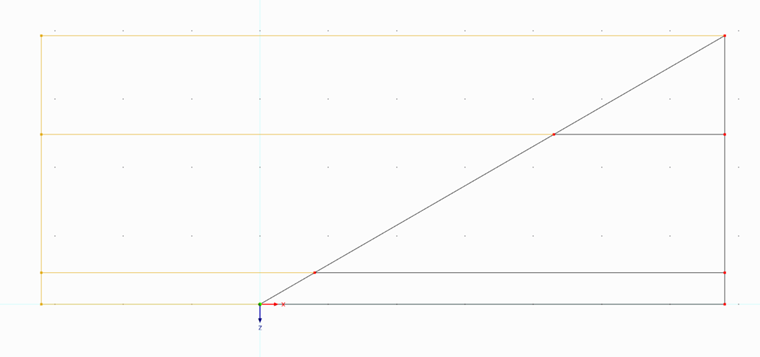

Gire la vista para que pueda seleccionar las líneas innecesarias y luego eliminarlas. Por ejemplo, primero puede hacer clic en las superficies -Y y luego en la superficie + X del cubo en la esquina superior derecha del plano de trabajo. En estas vistas, las líneas que no pertenecen a la cubierta se pueden seleccionar fácilmente.
Cree una nueva línea usando

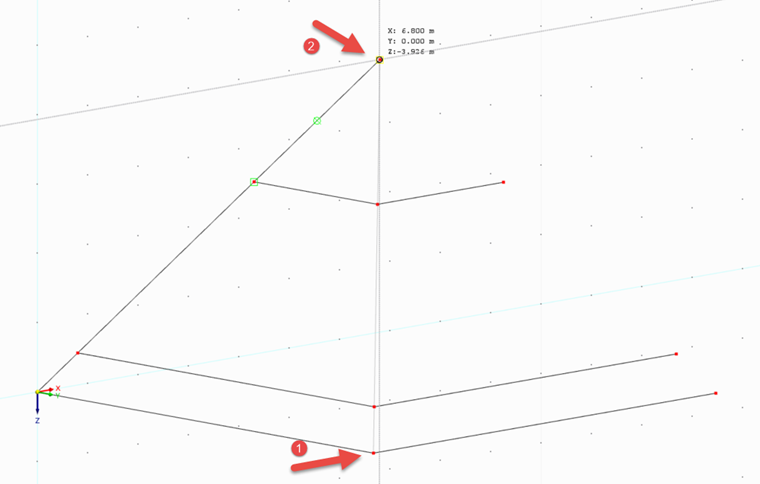

haciendo clic en los nudos inferior y superior de la cresta uno tras otro. Termine la entrada con un doble clic derecho. Además, elimine las líneas en el lado derecho de la cubierta.
Líneas de espejo
Finalmente, se va a reflejar el área de la cubierta creada hasta ahora. Para hacer esto, seleccione todos los objetos y use el botón

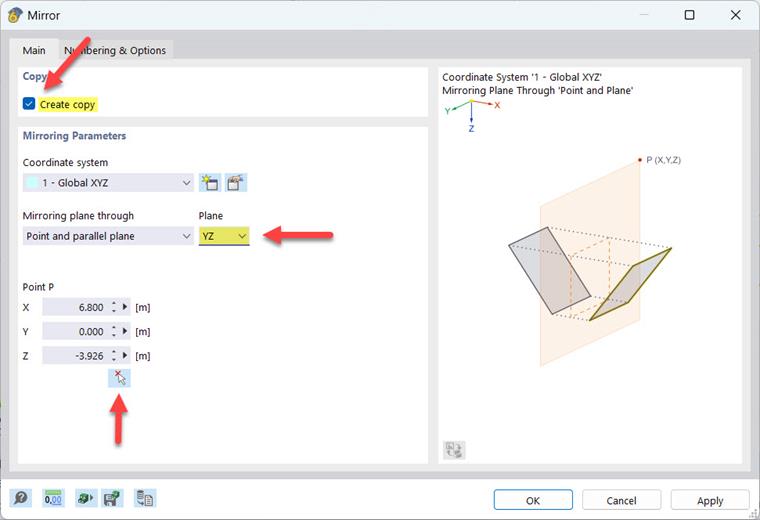

para abrir el cuadro de diálogo ' Reflejar '. Active 'Crear copia' y seleccione el plano YZ como plano de simetría. Con
puede seleccionar un punto en el plano del espejo, por ejemplo, el punto de la cresta.

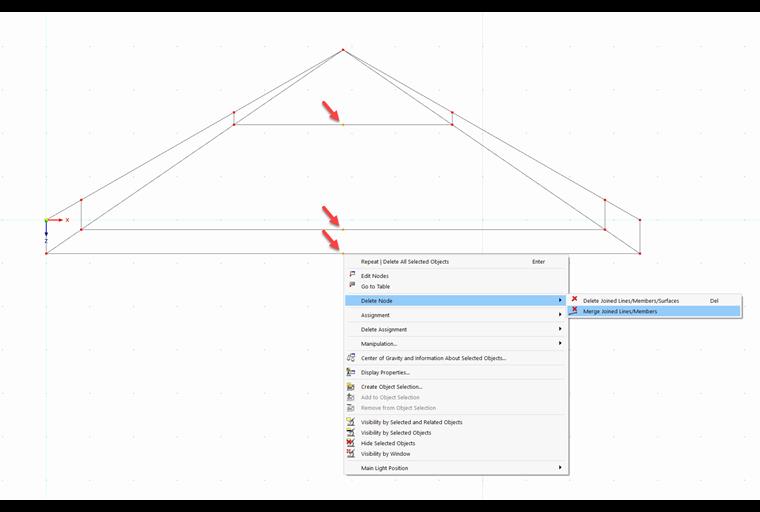

Seleccione los nudos en el medio del área de la cubierta y elimínelos especificando en el menú contextual de un punto que las líneas conectadas se conectarán entre sí.
