使用
按钮可以为通过
创建的节点分配方位角。
03
设置节点支座
环形锚固件应使用固定支座。 您可以在选项中激活'特定方向'，然后在相同名称的寄存器中输入 -45 °。 这将使支座指向与臀部椽条相同的方向。 用 ' OK ' 确认后，选择要附加支座的节点，然后单击鼠标右键完成输入。
04
新建节点支座
05
节点支座对齐
06

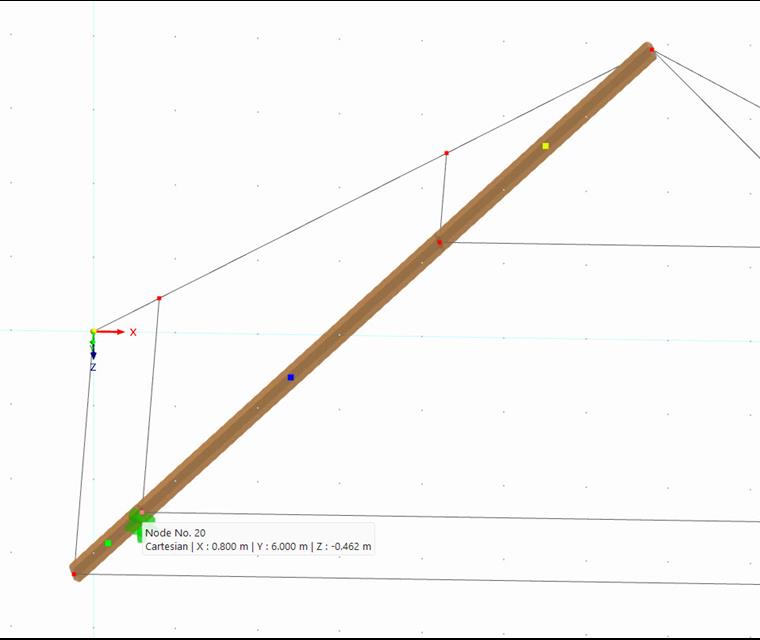

将支座分配给挡圈上的节点
檩条和屋脊应该可以在X方向上移动。 按照上述方法创建支座，只需取消激活相应的保持性并将支座分配给两个相关的节点即可。
07
屋脊和檩条节点支座
为了在内力计算和设计中考虑吊环、檩条接箍和右侧屋脊的承载力，必须给相应的线分配刚度。 这可以通过将线转换为杆件或分配线支座来实现。 后者可以使用
按钮进行。 预设的铰支座对于本例来说已经足够了，并且可以将其分配给线。
09
分配线支座
