Modelowe krokwie biodrowe

W tym rozdziale pokazano, jak przypisać przekrój i materiał do krokwi narożnej.

Zdefiniuj przekrój

Należy wybrać trzy linie należące do krokwi narożnej i podwójnym kliknięciem otworzyć okno dialogowe edycji. Zmień typ linii w opcjach na Pręt. Automatycznie otworzy się nowe okno dialogowe, w którym można zdefiniować właściwości pręta. W zakładce 'Przekrój' poprzez można otworzyć bibliotekę przekrojów, w której zapisana jest duża liczba przekrojów.

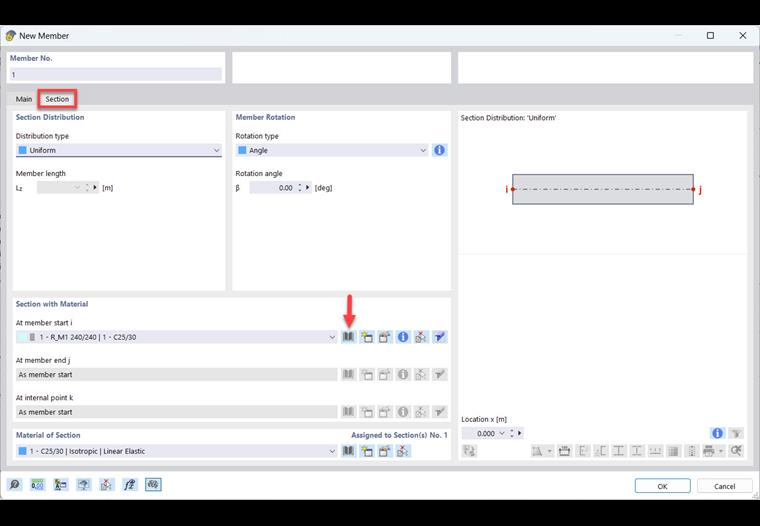

Otwórz bibliotekę przekrojów

W przypadku krokwi narożnej należy wybrać grubościenny przekrój prostokątny o szerokości 100 mm i wysokości 240 mm. Informacje te można określić w zakładce 'Parametry - Grubościenne I'.

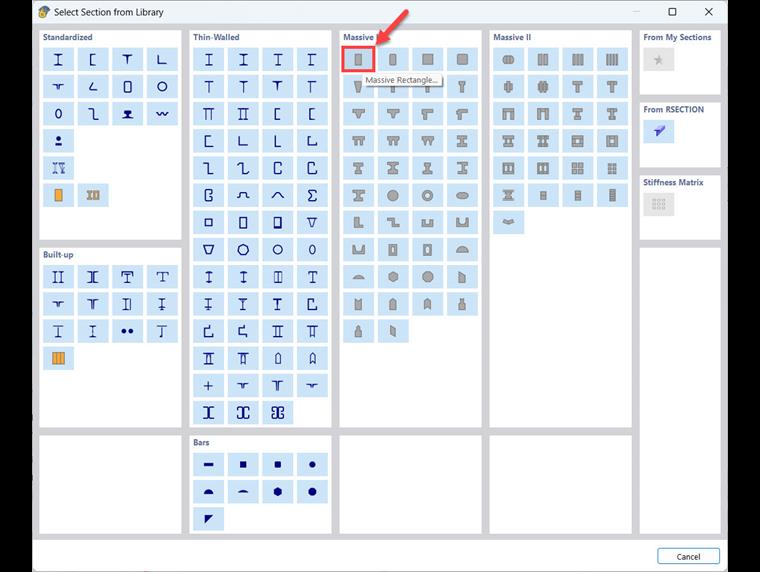

Wybierz grubościenny przekrój prostokątny

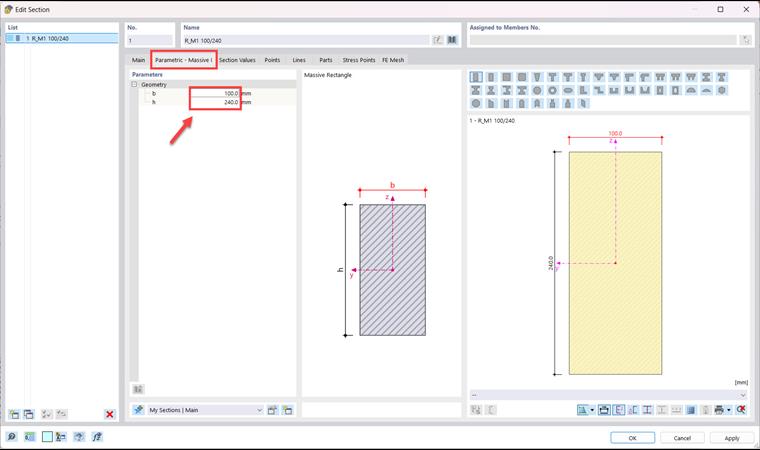

Zdefiniuj rozmiar przekroju

Zdefiniuj materiał

W zakładce 'Podstawa' do przekroju można przypisać materiał. Dostępna jest również biblioteka materiałów w programie RFEM 6, którą można otworzyć za pomocą .

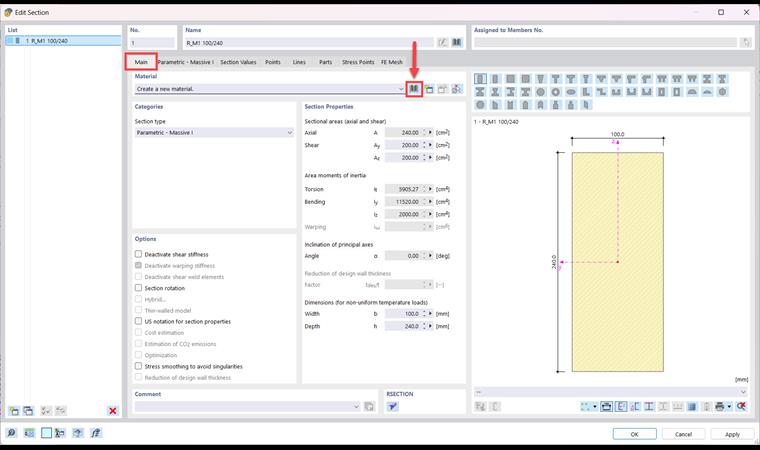

Otwórz bibliotekę materiałów

Przefiltruj tam według typu materiału 'Drewno', a następnie wyszukaj we wszystkich materiałach drewno GL24h, który ma być użyty dla krokwi narożnej. Następnie należy potwierdzić wszystkie wpisy za pomocą przycisku ' OK '.

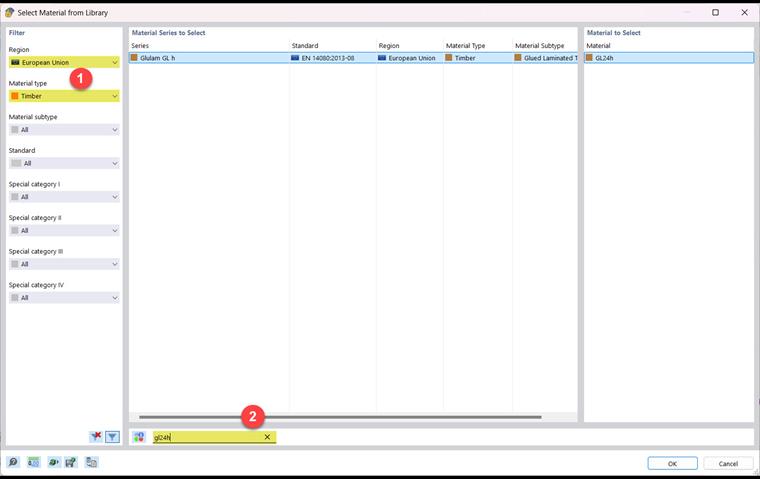

Wybierz materiał
