Zdefiniuj łożyska

Za pomocą przycisku można przypisać czwartak do węzła, który jest tworzony za pomocą przycisku .

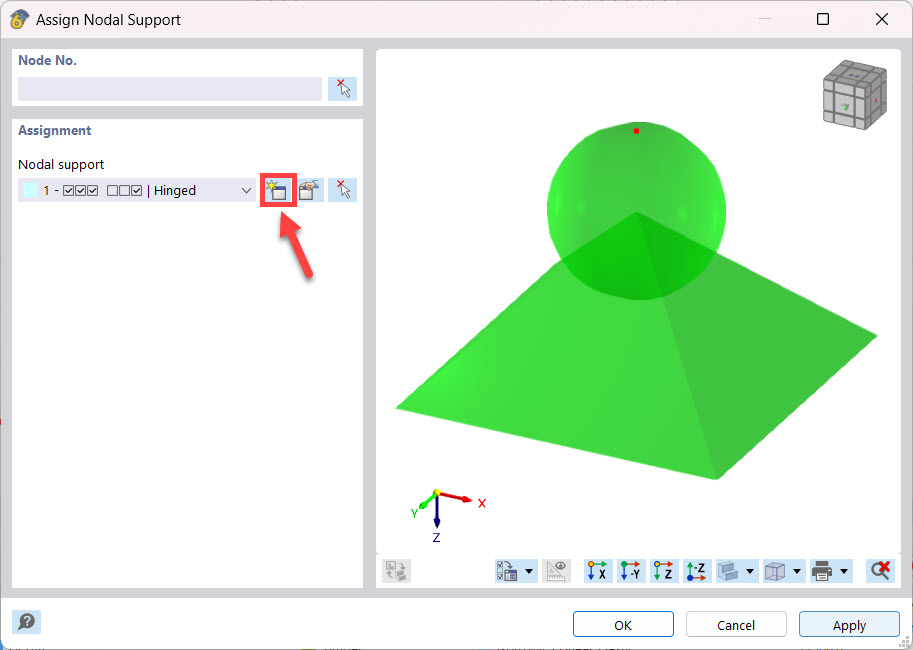

03 Przypisz podporę węzłową

W przypadku kotwy pierścieniowej należy zastosować łożysko stałe. W opcjach można aktywować 'Kierunek właściwy' i wpisać -45 ° w rejestrze o tej samej nazwie. Spowoduje to zwrócenie punktu nośnego w tym samym kierunku co krokwi. Po potwierdzeniu przyciskiem ' OK ' należy wybrać węzeł, do którego ma zostać dołączona podpora, a następnie zakończyć wprowadzanie, klikając prawym przyciskiem myszy.

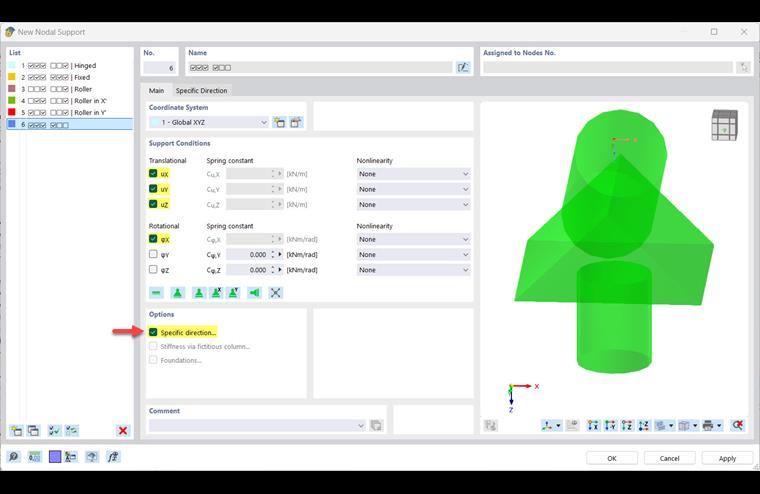

04 Nowa podpora węzłowa

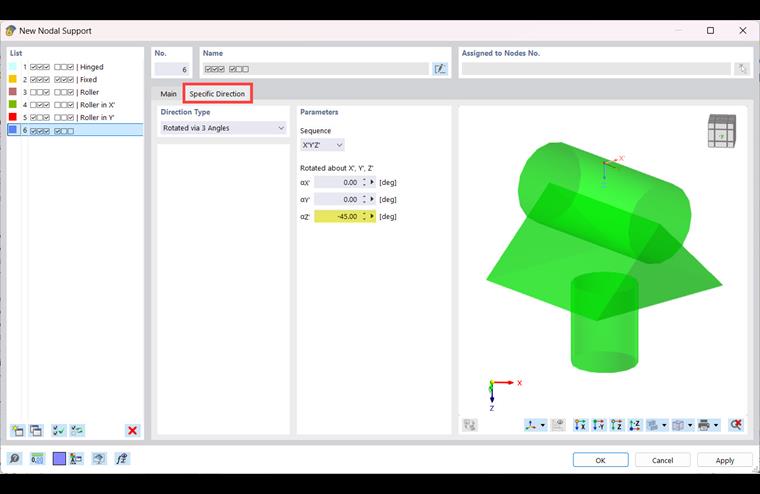

05 Wyrównanie podpory węzłowej

06 Przypisz łożysko do węzła na pierścieniu

Powinna istnieć możliwość przesunięcia płatwi i kalenicy w kierunku X. Aby utworzyć podporę, należy postępować w ten sam sposób, jak powyżej, dezaktywować tylko odpowiednią retencję i przypisać podporę do dwóch powiązanych węzłów.

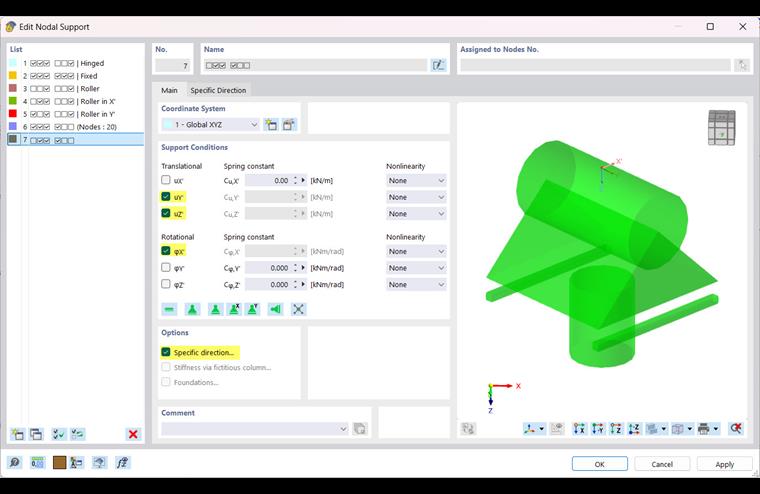

07 Podpory węzłowe na kalenicy i płatwi

Aby możliwe było uwzględnienie nośności pierścienia, pierścienia płatwi i prawego kalenicy w obliczeniach sił wewnętrznych i obliczeniu, odpowiednim liniom należy przypisać sztywności. Można to zrobić poprzez przekształcenie linii w pręty lub przypisanie do nich podpór liniowych. To drugie jest możliwe za pomocą przycisku . W tym przykładzie wstępnie ustawiona podpora przegubowa jest wystarczająca i można ją przypisać do linii.

09 Przypisz podporę liniową
