静力分析设置

在静力分析设置 (SA) 中定义了计算荷载工况和荷载组合时所依据的规则。

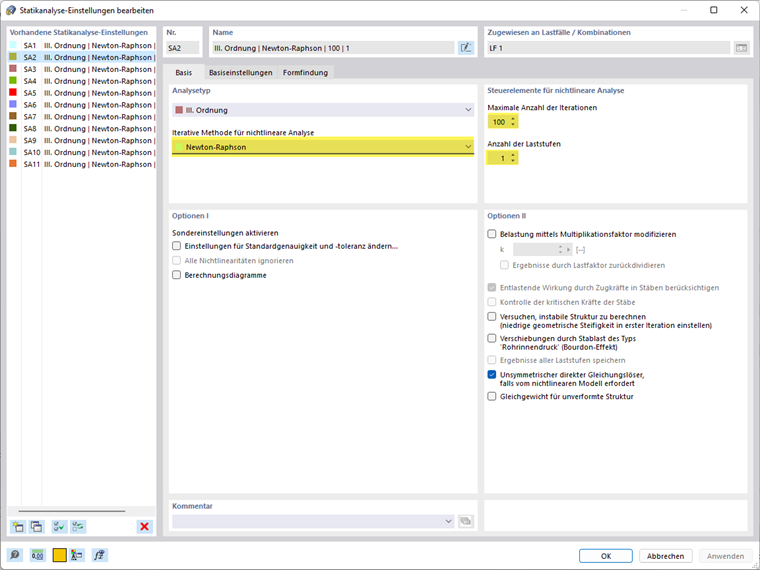

基本

用户可以在【基本】选项卡中管理静力分析设置的各项参数。 有关选项的详细信息，请参阅# extbookmark 手册|底座|RFEM 6 手册 #.

对于找形，分析类型为 # extbookmark manual|三阶|大 顺序 # 来选择。 程序默认分析类型为“三阶分析(大变形)”时的分析方法为Newton-Raphson 方法。 最大迭代次数可以保留为 100，并且荷载水平的数目应为 1。

基本设置

【基本设置】选项卡中可以管理非线性计算的各种基本参数。 有关选项的详细信息，请参阅# extbookmark 手册|基本设置|RFEM 6 手册 #.

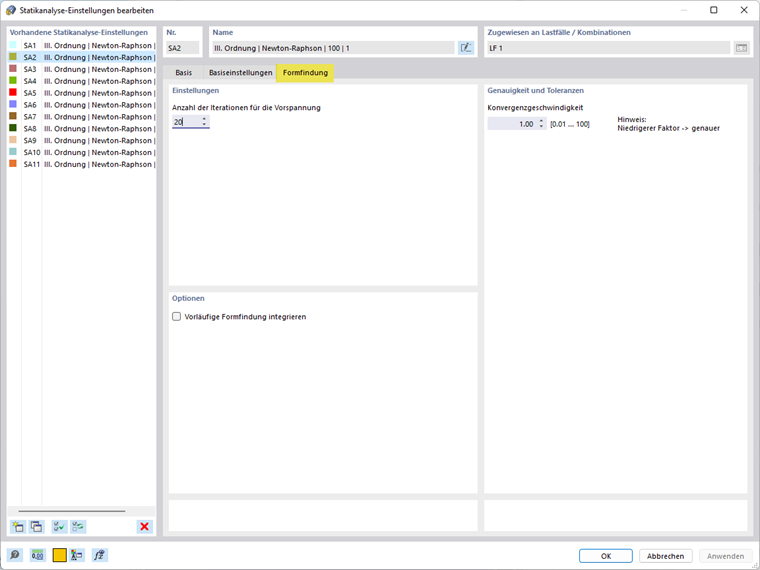

找形

找形选项卡管理着找形过程的一些特殊参数。

设置

找形的迭代次数

您可以指定在找形计算中使用初始定义的值重新对单元施加预应力，然后迭代多少次。 当超过该极限值时，程序会重复停止，并在找形计算过程中施加初始值的预应力。 事实上，增加容许迭代次数可以提高收敛性。

精度和公差

收敛速度

控制计算稳定性的收敛速度是可以调整的。 在找形计算中，膜面的绝对刚度是给定的，但是可以增加一个小于1的值。 这会导致收敛性较差，但会使计算更稳定。

选项

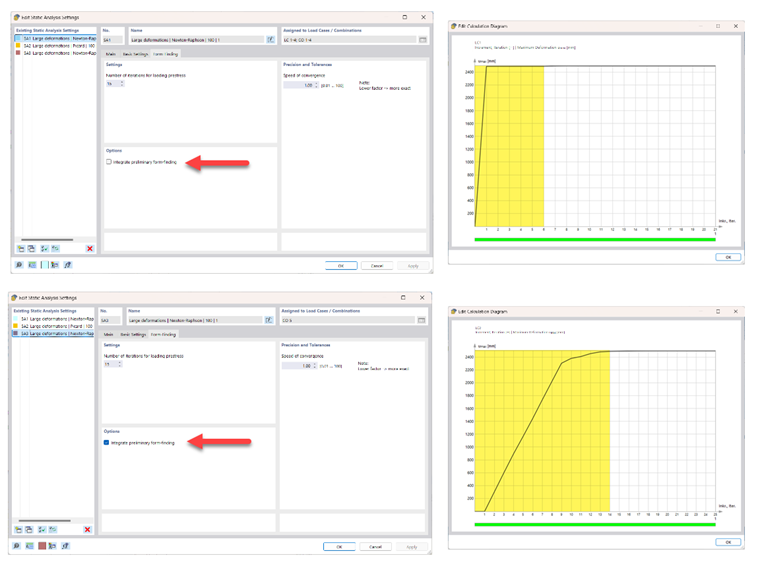

考虑初步找形

在设置中也可以选择集成初步找形分析。 初步的找形分析使用了简单的线力密度法代替了有限元面的单元。 对于实际的迭代找形过程，因此通常会缩短起始位置和目标位置之间的距离。 这样可以节省一定的计算时间，并且更快地进行全局找形。
