Eine Statikanalyse-Einstellung (SA) gibt die Regeln vor, nach denen Lastfälle und Lastkombinationen berechnet werden.

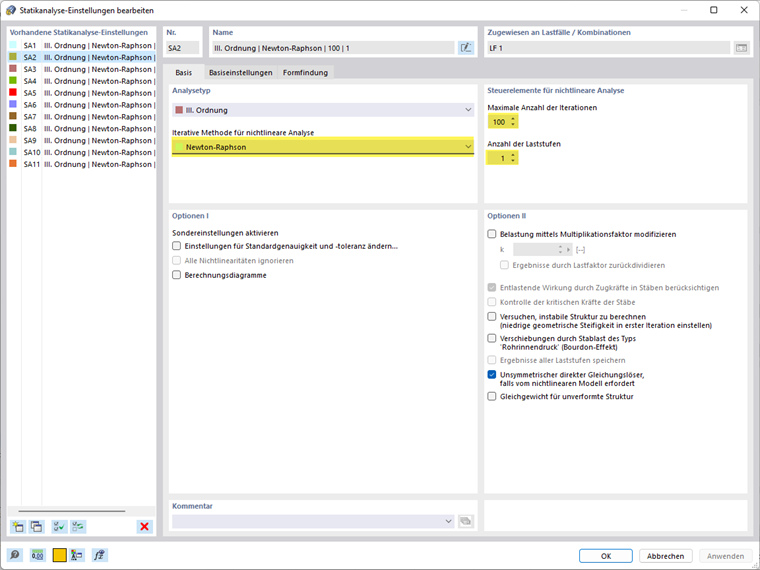

Basis
Das Register Basis verwaltet die Einstellungen zur statischen Analyse und elementare Berechnungsparameter. Die Optionen werden ausführlich im RFEM 6 Handbuch beschrieben.
Für die Formfindung ist der Analysetyp III. Ordnung zu wählen. Bei Theorie III. Ordnung ist das Verfahren nach Newton-Raphson voreingestellt. Die Maximale Anzahl der Iterationen kann bei 100 belassen werden und die Anzahl der Laststufen sollte 1 betragen.
Basiseinstellungen
Das Register Basiseinstellungen verwaltet grundlegende Vorgaben für die Berechnung. Die Optionen werden ausführlich im RFEM 6 Handbuch beschrieben.

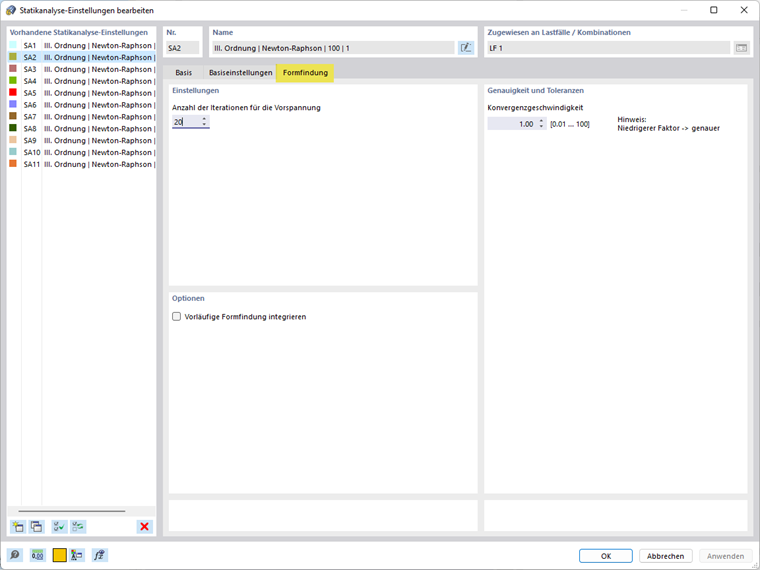

Formfindung
Das Register Formfindung verwaltet spezielle Vorgaben für den Formfindungsprozess.
Einstellungen
Anzahl der Iterationen für die Formfindung
Sie können festlegen, in wie vielen Iterationen die Formfindungsberechnung die Vorspannung mit dem ursprünglich definierten Wert erneut an den Elementen ansetzen soll. Nach Überschreiten dieser Schranke hört das Programm während der Formfindungsberechnung auf, die Vorspannung immer wieder erneut mit dem Anfangswert anzusetzen. Tatsächlich kann eine Erhöhung der zulässigen Iterationen zu einer besseren Konvergenz führen.
Genauigkeit und Toleranzen
Konvergenzgeschwindigkeit
Es kann die Konvergenzgeschwindigkeit angepasst werden, die die Berechnungsstabilität steuert. In der Formfindungsberechnung werden die Membranflächen mit der absoluten Steifigkeit beaufschlagt, die jedoch durch einen Wert kleiner als 1 erhöht werden kann. Das führt zu einer geringeren Konvergenz, aber macht die Berechnung stabiler.
Optionen

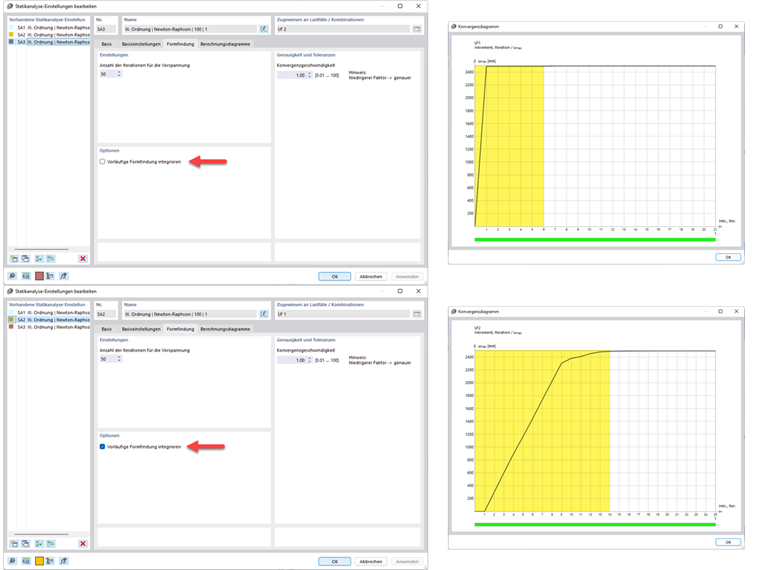

Vorläufige Formfindung integrieren
In den Einstellungen besteht auch die Möglichkeit, eine vorläufige Formfindung zu integrieren. Die vorläufige Formfindung verschiebt die FE-Flächenelemente mit Hilfe der einfachen linearen Kraft-Dichte-Methode. Für den eigentlichen iterativen Formfindungsprozess reduziert sich somit in der Regel der Weg zwischen der Anfangsposition und Zielposition. Dadurch wird eine gewisse Rechenzeit gespart und der globale Formfindungsprozess ist schneller.
