找形分析的结果直接集成在主软件中。 [[https://www.dlubal.com/zh/downloads-and-information/documents/online-manuals/rfem-6/000364 RFEM 6 在线手册[[\}。
形状
在找形计算之后,在导航器 - 结果中显示形状,包括三个子条目:
- 等高线
- 坡度
- 倾斜方向
01
形状 - 轮廓

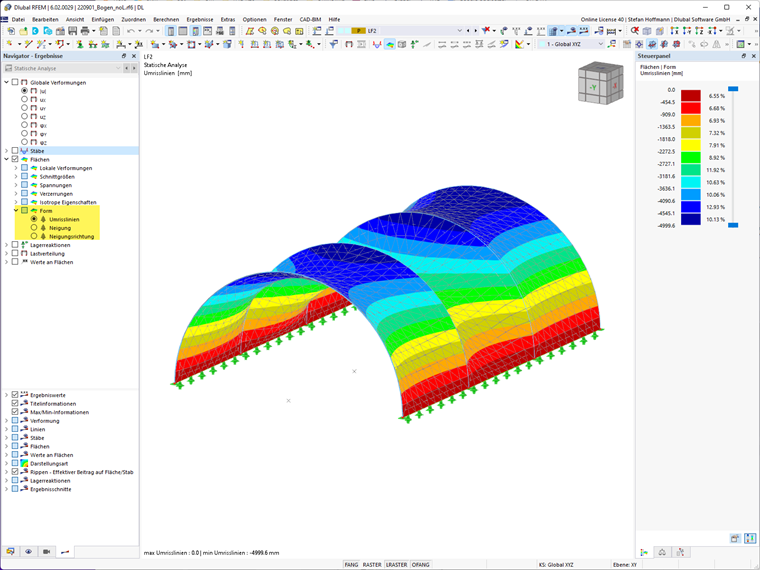

等高线
等高线与全局 XY 平面的轮廓相对应。

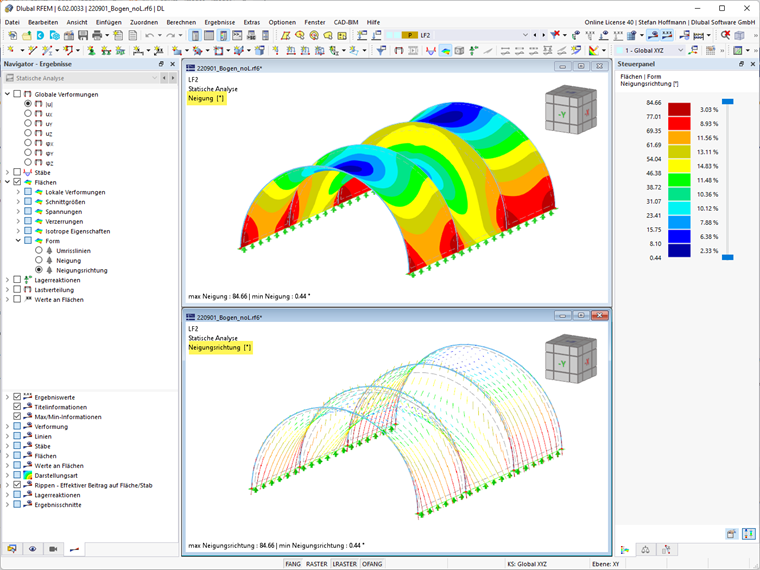

倾角
在倾斜角输入栏中可以显示膜在相应位置上相对于全局 XY 平面的最大倾斜角。
倾斜方向
角度也可以表示为倾斜方向。
02
形状 - 坡度,倾斜方向

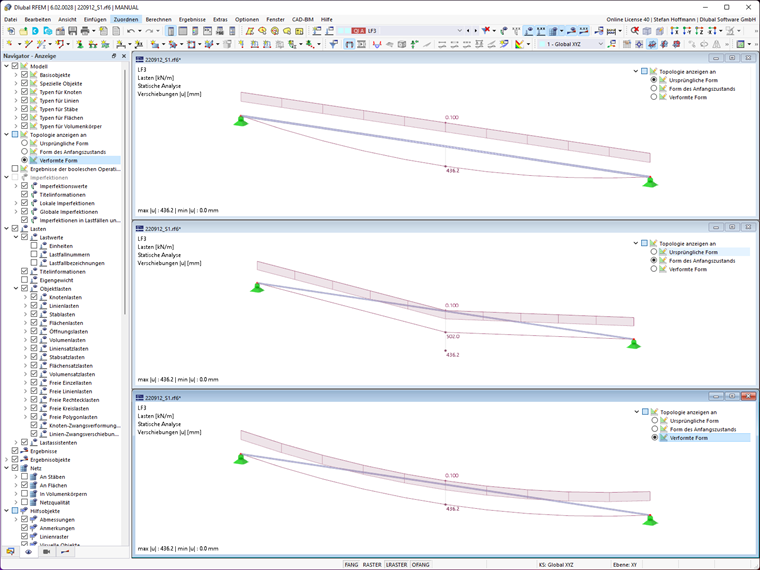

拓扑
您还可以选择根据找到的形状调整模型的显示。 为此,在导航器中的显示拓扑在条目中包含三个子条目:
- 初始形状
- 初始状态的形式
- 变形形状
06
显示拓扑
您也可以使用菜单栏中的 按钮直接控制显示屏。
07
显示拓扑于

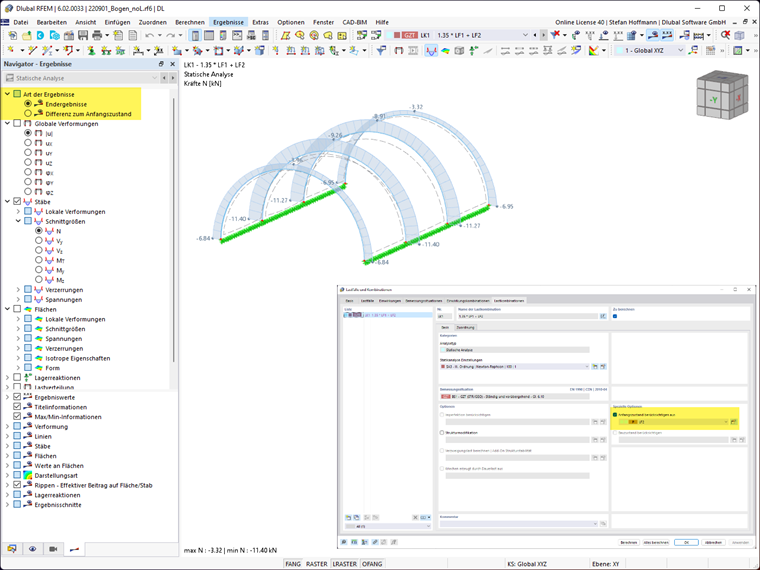

结果类型
如果在静力分析中将找形作为初始状态使用,那么您可以选择是显示最终结果还是显示与初始状态的差异。
