Una configuración de análisis estático (SA) especifica las reglas según las cuales se calculan los casos de carga y las combinaciones de carga.
Datos básicos

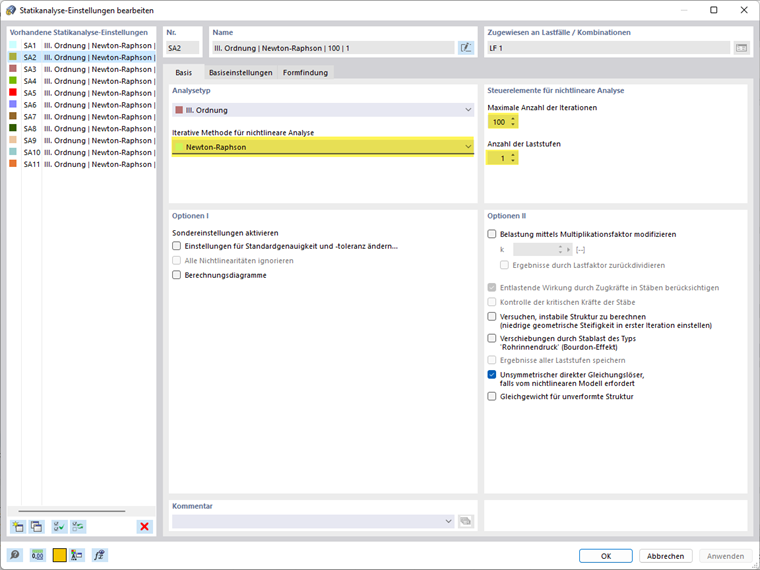

La pestaña Datos principales gestiona la configuración del análisis estructural y los parámetros de cálculo elementales. Las opciones se detallan en el manual manual de RFEM 6 .
Para realizar la búsqueda de forma, seleccione el tipo de análisis es análisis de grandes deformaciones . Se preestablece la aproximación según Newton-Raphson para el análisis de grandes deformaciones. El número máximo de iteraciones lo puede dejar en 100 y el número de niveles de carga debe ser 1.
Configuración básica
La pestaña Configuración básica gestiona las especificaciones básicas para el cálculo. Las opciones se detallan en el manual de RFEM 6 .
Búsqueda de forma
La pestaña Búsqueda de forma gestiona entradas especiales para el proceso de búsqueda de forma.
Configuración
Número de iteraciones para la búsqueda de forma
Puede especificar en cuántas iteraciones el cálculo de búsqueda de forma debe aplicar el pretensado a los elementos con el valor originalmente definido. Al sobrepasarse este límite, el programa se detiene repetidamente, aplicando el pretensado con el valor inicial durante el cálculo de la búsqueda de forma. De hecho, el aumento de las iteraciones permitidas puede dar como resultado una convergencia mejor.
Precisión y tolerancias
Velocidad de convergencia
La velocidad de convergencia, que controla la estabilidad del cálculo, se puede ajustar. En el cálculo de búsqueda de forma, las superficies de la membrana reciben la rigidez absoluta, aunque el usuario puede aumentar la rigidez definiendo un valor inferior a 1. Esto da como resultado una convergencia más lenta, pero hace que el cálculo sea más estable.
Opciones

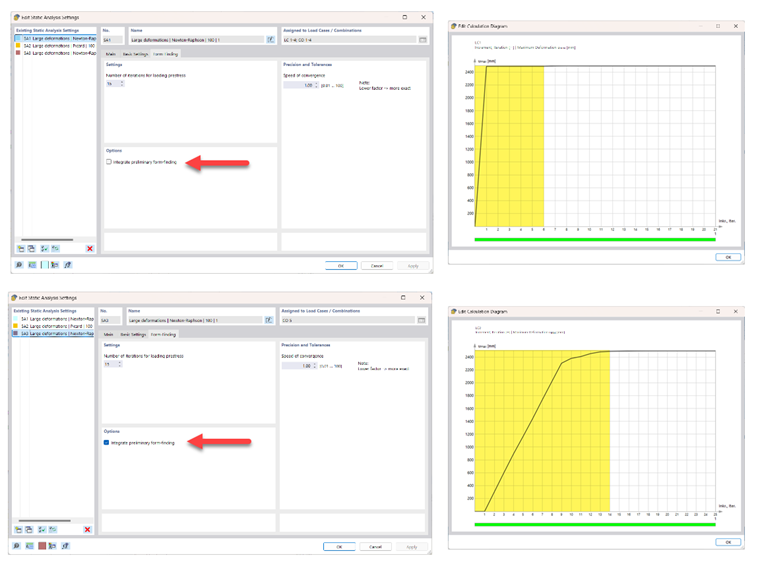

Integrar la búsqueda de forma preliminar
En la configuración también está disponible la opción para integrar la búsqueda de forma preliminar. La búsqueda de forma preliminar desplaza los elementos de superficie de elementos finitos utilizando el método de densidad de fuerzas lineal simple. Por lo tanto, para el proceso de búsqueda de forma iterativo real, la ruta entre la posición inicial y la posición prevista normalmente se reduce. En tal caso, se ahorra cierta cantidad de tiempo de cálculo y el proceso de búsqueda de forma global es más rápido.
