Un paramètre pour l'analyse statique (SA) spécifie les règles selon lesquelles les cas de charge et les combinaisons de charge sont calculés.
Base
L'onglet Général gère les paramètres pour le calcul de structure et les calculs élémentaires. Les options sont détaillées dans le manuel extbookmark |socle|Manuel RFEM 6 #.

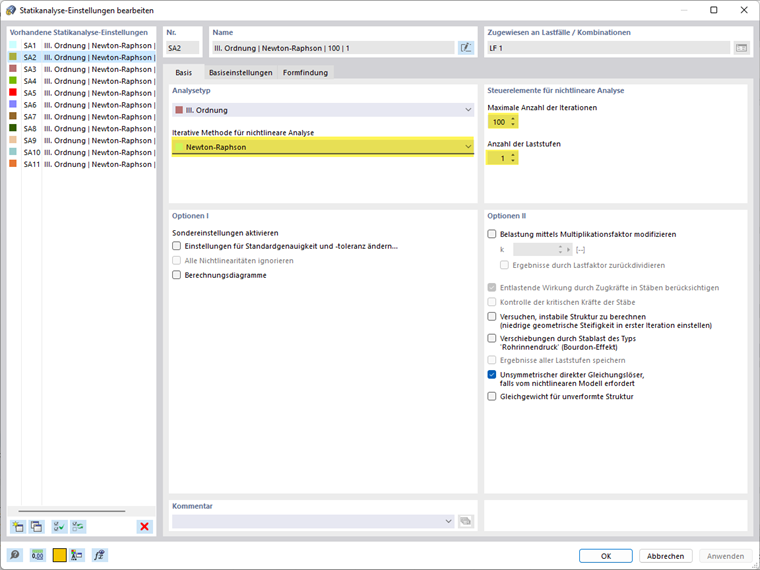

Pour la recherche de formulaire, le type d'analyse est # extbookmark manual|iiiordre|Grande N° de commande à choisir. L'approche selon Newton-Raphson est prédéfinie pour l'analyse des grandes déformations. Le nombre maximal d'itérations peut être laissé à 100 et le nombre de niveaux de charge doit être égal à 1.
Paramètres de base
L'onglet Paramètres de base gère les spécifications de base pour le calcul. Les options sont détaillées dans le manuel # extbookmark |paramètres de base|Manuel RFEM 6 #.
Recherche de forme

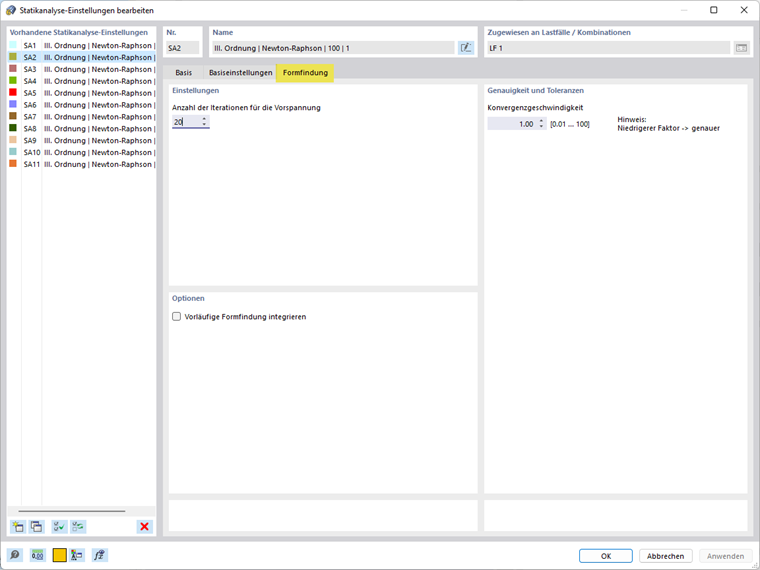

L'onglet Recherche de formulaire gère les spécifications spéciales pour le processus de recherche de formulaire.
Paramètres
Nombre d'itérations pour la recherche de forme
Vous pouvez spécifier en combien d'itérations le calcul de recherche de forme doit à nouveau appliquer la précontrainte aux éléments avec la valeur définie à l'origine. Lorsque cette limite est dépassée, le programme s'arrête à plusieurs reprises, en appliquant la précontrainte avec la valeur de départ lors du calcul de recherche de forme. En fait, l'augmentation du nombre d'itérations admissibles peut conduire à une meilleure convergence.
Précision et tolérance
Vitesse de convergence
La vitesse de convergence, qui contrôle la stabilité du calcul, peut être ajustée. Dans le calcul de recherche de forme, les surfaces de la membrane reçoivent la rigidité absolue, qui peut toutefois être augmentée d'une valeur inférieure à 1. Cela réduit la convergence, mais rend le calcul plus stable.
options

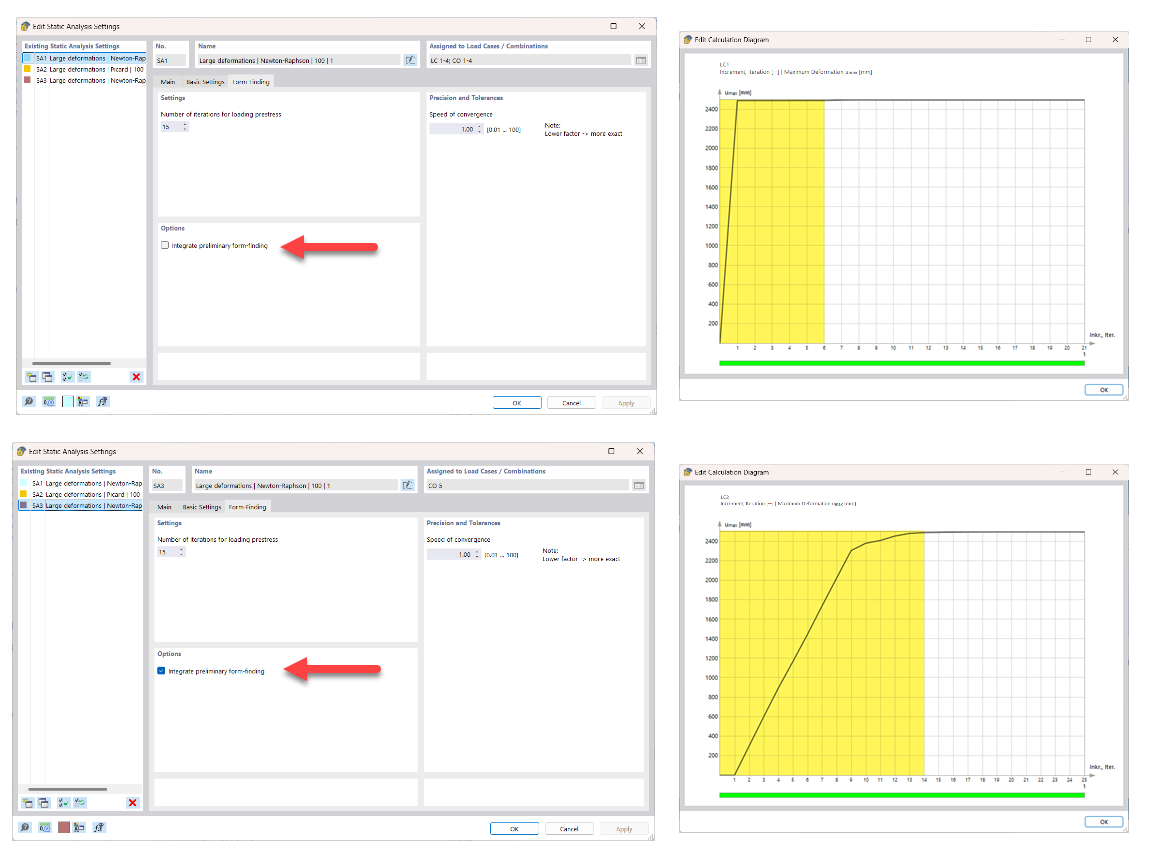

Intégrer la recherche de forme préliminaire
L'option permettant d'intégrer la recherche de forme préliminaire est également disponible dans les paramètres. La recherche de forme préliminaire déplace les éléments de surface EF à l'aide de la méthode linéaire simple de la force-densité. Pour la recherche de forme itérative proprement dite, le chemin entre la position de départ et la position cible est donc généralement réduit. Cela permet de gagner un certain temps de calcul et d'accélérer la recherche de formulaire.
