形的定义是通过相应的对象载荷来完成的。您可以定义面载荷、杆载荷和体积载荷。
面载荷和杆载荷属于形为目的的载荷类型。对于体积载荷，请选择载荷类型为气体。
对于在模型中划分但实际上是连通的对象，也有杆集载荷、面集载荷以及体积集载荷。这些载荷的概念与常规载荷相同，因此不需再次明确列出。

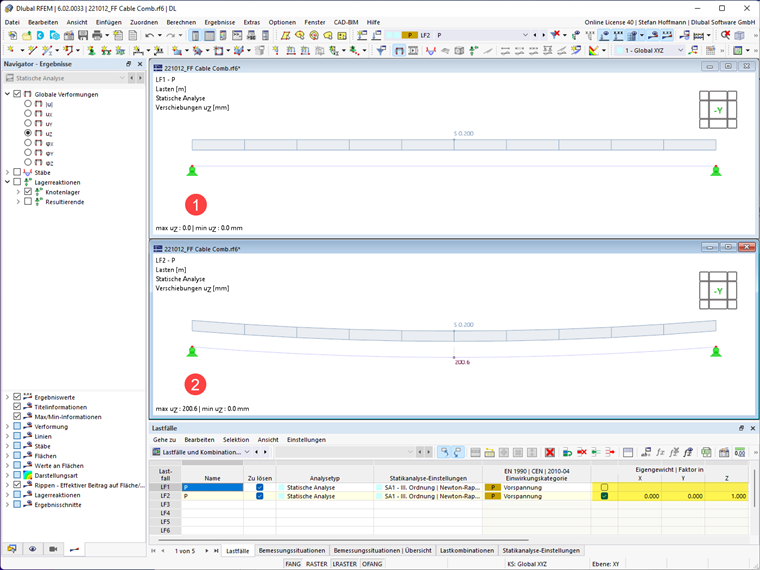

杆载荷
形为目的的杆载荷可以定义为几何形或力。

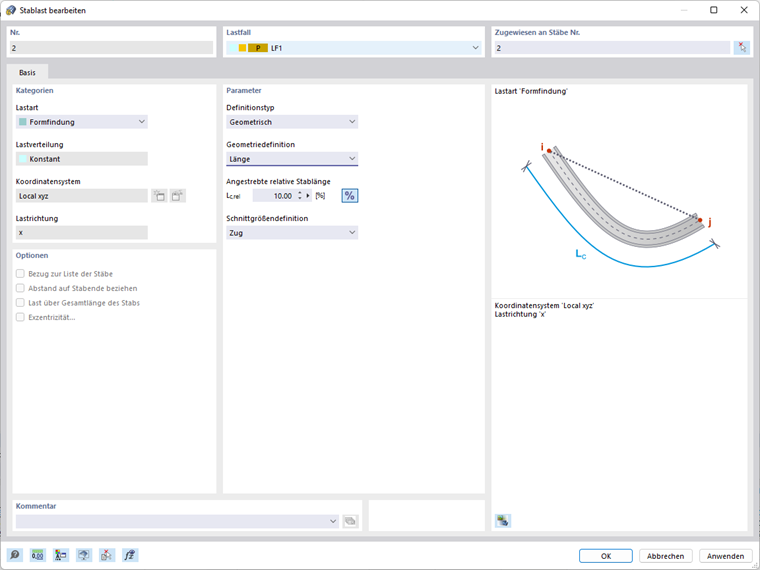

杆载荷 - 定义类型 几何
几何定义类型允许通过以下方式定义形状：
- 长度（Lc）
- 未加载长度（Lmfg）
- 挠度（S）
- 最大垂直挠度（Smax | 载荷方向 ZL）
- 垂直低点挠度（Slow | 载荷方向 ZL）
对于所有几何载荷，您可以选择相对或绝对方式定义。可以通过点击图标
在绝对和相对定义之间切换。在相对定义时，载荷名称中包含缩写rel。
所有几何载荷的内力定义可以设置为拉或压。请注意，由于定义的原因，绳只能承受拉力。而对于梁杆，可以在拉力或压力下找到形状。

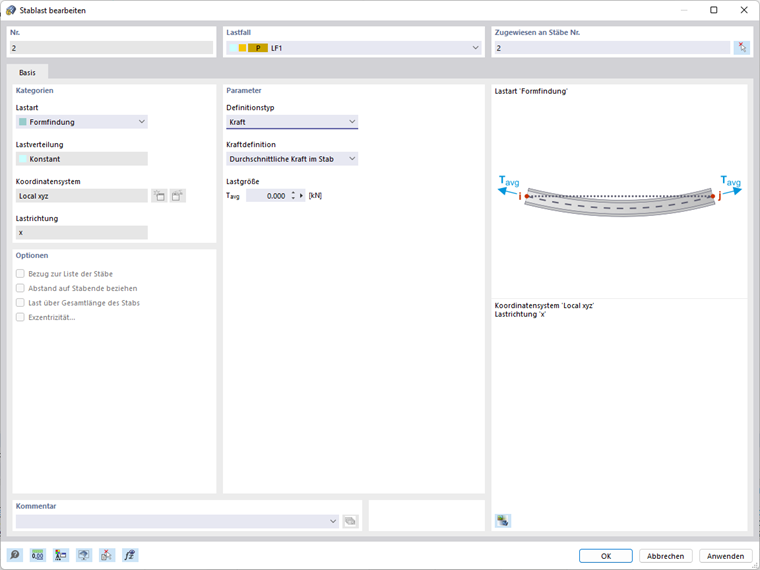

杆载荷 - 定义类型 力
力定义类型允许通过以下方式定义形状：
- 杆中的平均力（Tavg）
- 杆中的最大力（Tmax）
- 杆中的最小力（Tmin）
- 水平拉力分量（Fx）
- 端部 i 的拉力（Ti | 杆起始）
- 端部 j 的拉力（Tj | 杆终止）
- 端部 i 的最小拉力（Tmin,i | 杆起始）
- 端部 j 的最小拉力（Tmin,j | 杆终止）
- 力密度（FD）
面载荷
面载荷可以定义为力或应力的形找寻定义。您可以选择 标准方法 和 投影方法 。在标准方法中，还可以进行形找寻定义挠度。

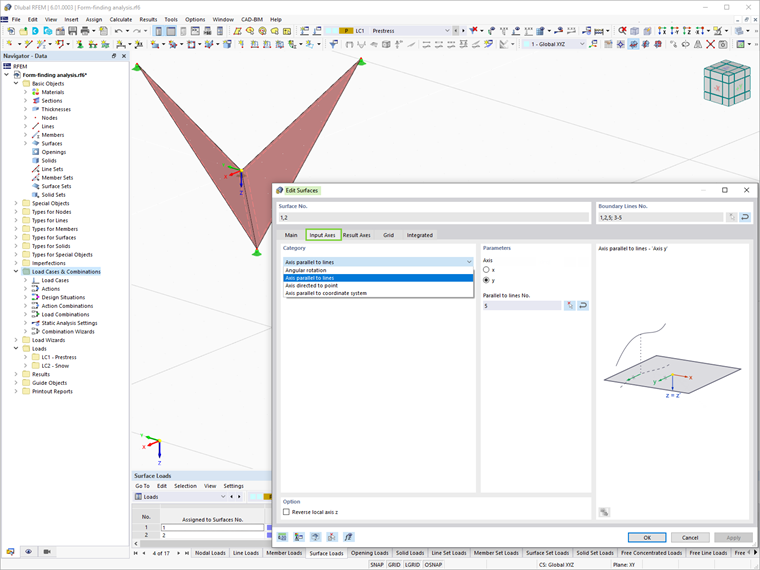

需要说明的是，对于正交各向异性面预应力，应该在“编辑面”对话框中勾选 特定轴线 选项，并相应调整面的输入参数。

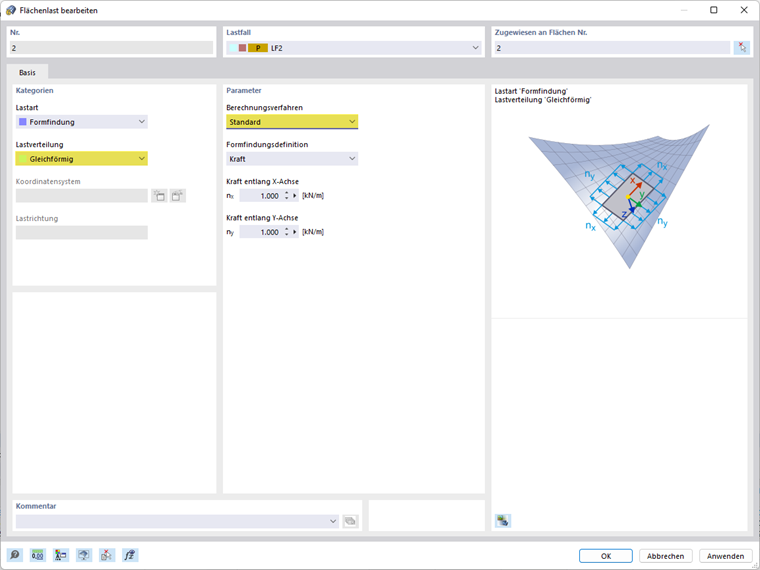

面载荷 - 标准方法
标准方法 描述的是一个在空间中自由移动到达目标位置的矢量。
面载荷 - 挠度标准方法
通过定义挠度，您可以指定膜的偏移并进而模拟垫。您只需定义xn和yn方向的力比，相关联的力定义会被自动迭代确定。
挠度可相对于以下虚拟平面定义：
- 基础
- 坐标系
- 面
基础指的是面本身。通常使用基础平面。在弯曲面上通常是支撑边缘。
坐标系指的是一个定义的坐标系。此时，以Z轴为准（在旋转坐标系中以W轴为准）。挠度作为面到轴的高度差来测量。
挠度也可以与其他面定义关联。

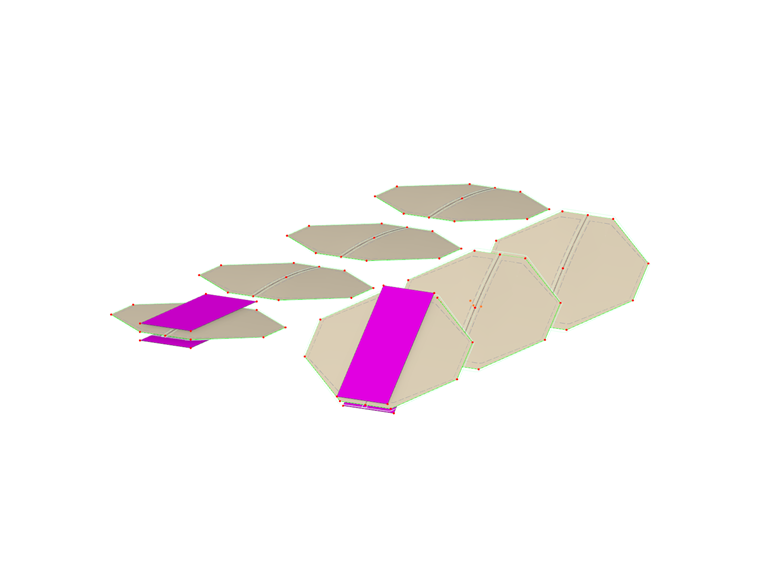

下列模型中列出了不同的建模。
面载荷 - 投影方法
投影方法 在RFEM 6中可以是正交或径向定义。

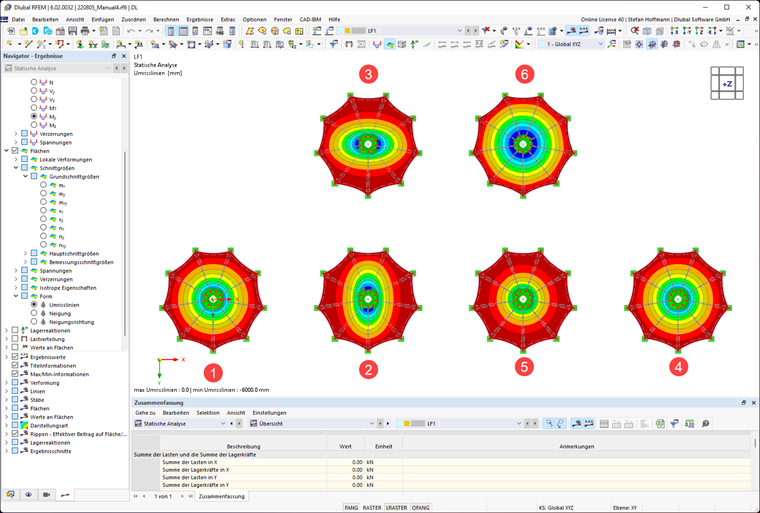

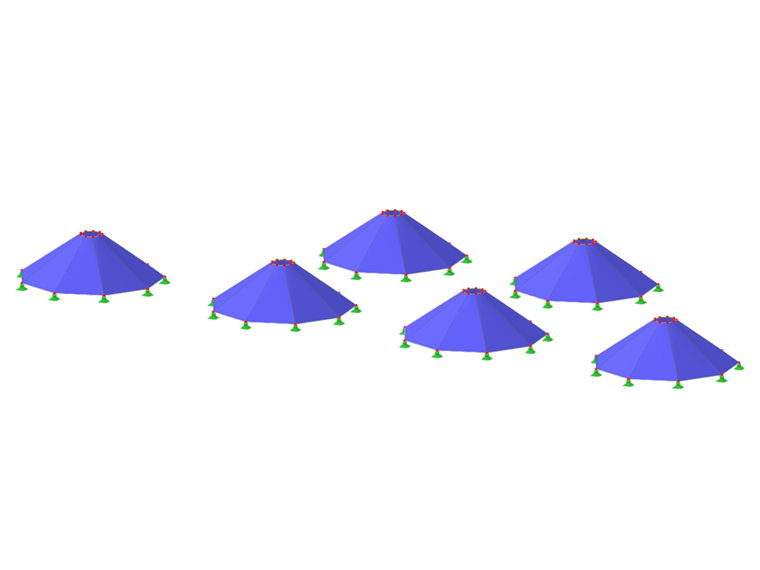

正交和径向投影方法的对比如下模型文件所示。
面载荷定义如下：
| 编号 | 载荷分布 | 力定义 [kN/m] | 力定义 [kN/m] | 形状 | 基础 |
|---|---|---|---|---|---|
| 1 | 正交 | nx = 2 | ny = 2 | 圆形 | x和y方向相同的预应力 |
| 2 | 正交 | nx = 2 | ny = 10 | 椭圆形 | y方向更高的预应力 |
| 3 | 正交 | nx = 10 | ny = 2 | 椭圆形 | x方向更高的预应力 |
| 4 | 径向 | nr = 2 | nt = 2 | 圆形 | r和t方向相同的预应力 |
| 5 | 径向 | nr = 2 | nt = 10 | 圆形，强锥 | t方向更高的预应力 |
| 6 | 径向 | nr = 10 | nt = 2 | 圆形，弱锥 | r方向更高的预应力 |

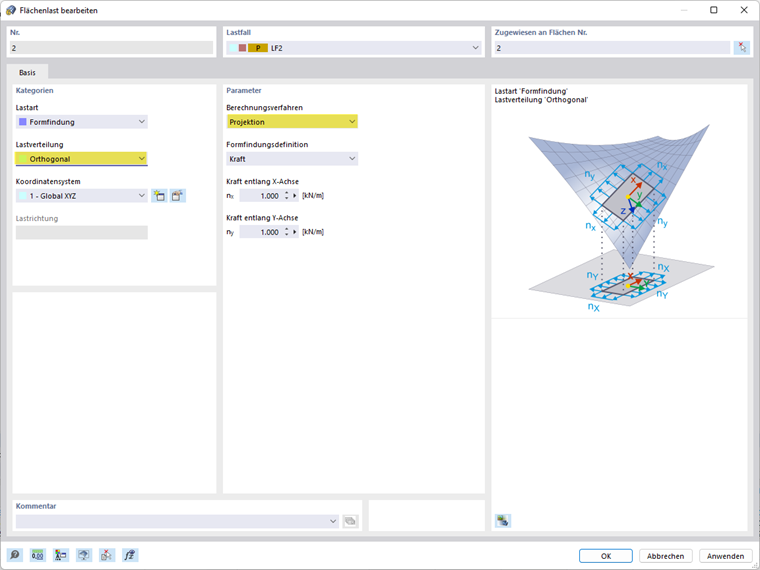

面载荷 - 正交投影方法
正交投影方法描述的是部分在空间中移动并夹固定于全局XY坐标的矢量。

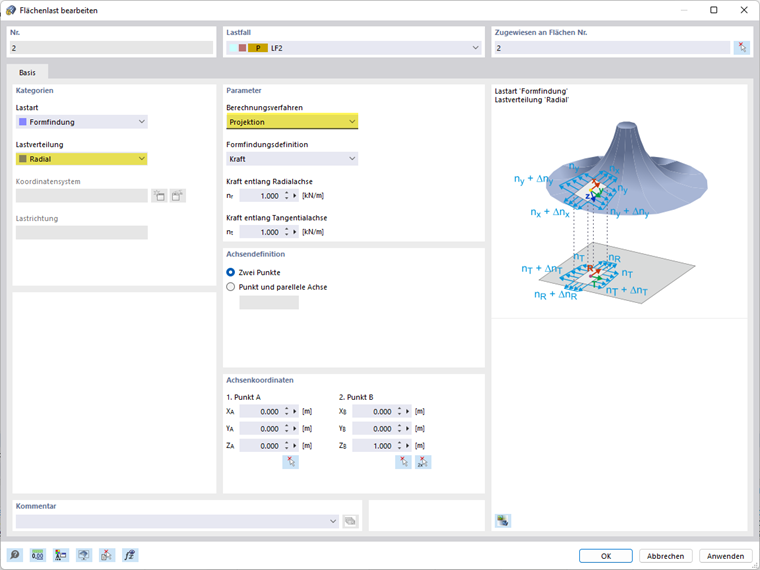

面载荷 - 径向投影方法
径向投影方法描述的是部分在空间中移动并夹固定于定义的径向轴和切向轴的矢量。
对于径向投影方法，您需要定义一个轴。您可以使用按钮
在您的模型中方便地捕捉两个点。通常情况下，这是您的锥面膜的中心垂直轴。
体积载荷
气体类型的体积载荷可以根据不同的气体行为进行定义。

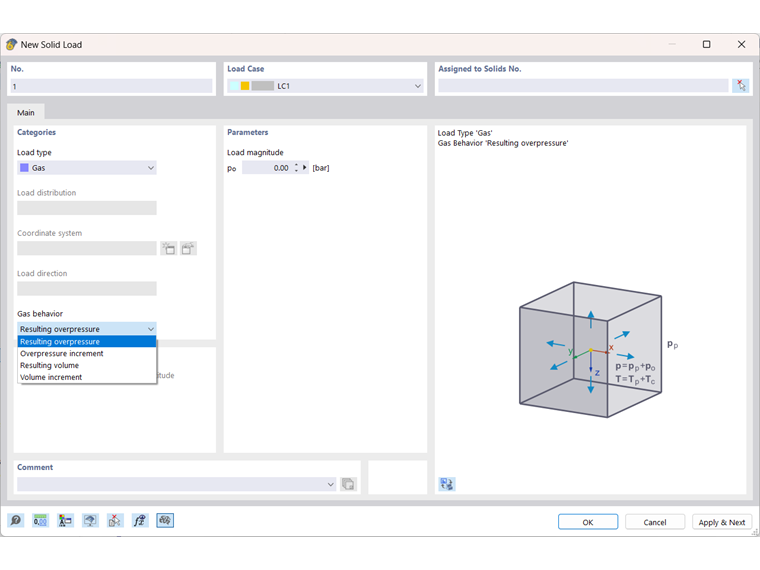

体积载荷 - 载荷类型 气体
气体载荷类型允许通过以下气体行为定义形状：
- 结果超压（po）
- 超压增加 (Δpo)
- 结果体积 (V)
- 体积增加 (ΔV)
符号定义如下：
| 符号 | 定义 |
|---|---|
| p | 气体压力 |
| pp | 气体初始压力（大气压力） |
| po | 气体超压 |
| Δpo | 气体超压增加 |
| pa | 当前气体压力（无初始状态/施工状态时等于pp） |
| V | 气体体积 |
| Va | 当前气体体积 |
| ΔV | 体积增加 |
| T | 气体温度 |
| Tp | 气体初始温度 |
