V nastavení pro statickou analýzu (SA) se zadávají nastavení, podle kterých se mají zatěžovací stavy a kombinace zatížení počítat.
Základní údaje

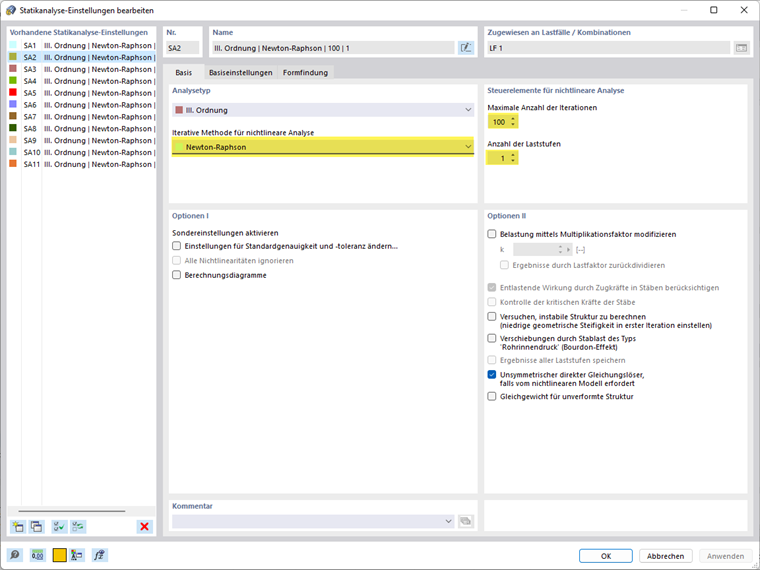

V záložce Základní údaje lze upravovat nastavení pro statickou analýzu a základní parametry výpočtu. Možnosti jsou podrobně popsány v manuálu .
Pro form-finding je třeba zvolit typ analýzy III. řád . V případě výpočtu podle teorie III. řádu je přednastavena Newtonova-Raphsonova metoda. Maximální počet iterací může být ponechán na 100 a počet zatěžovacích stupňů by měl být 1.
Základní nastavení
V záložce Základní nastavení se nastavují základní údaje pro výpočet. Možnosti jsou podrobně popsány v manuálu .
Form-finding

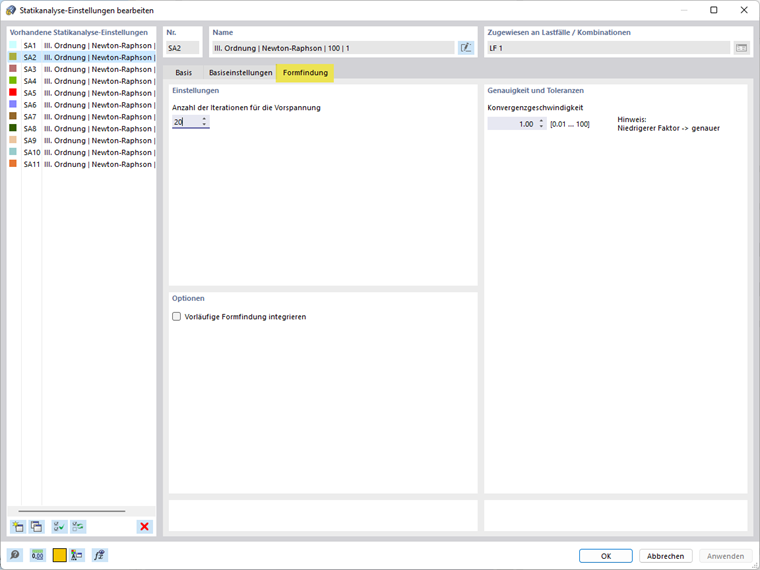

V záložce Form-finding lze spravovat speciální zadání pro proces form-findingu.
Nastavení
Počet iterací pro form-finding
Lze určit, v kolika iteracích má výpočet form-findingu znovu aplikovat předpětí na prvky s původně zadanou hodnotou. Po překročení této mezní hodnoty program přestane při výpočtu form-findingu znovu a znovu používat počáteční napětí. Zvýšení počtu přípustných iterací může vést k lepší konvergenci.
Přesnost a tolerance
Rychlost konvergence
Rychlost konvergence, která řídí stabilitu výpočtu, lze upravit. Při výpočtu form-findingu se membránovým plochám přiřadí absolutní tuhost, kterou je ovšem možné zvýšit o hodnotu menší než 1. To vede k menší konvergenci, ale výpočet je stabilnější.
Možnosti

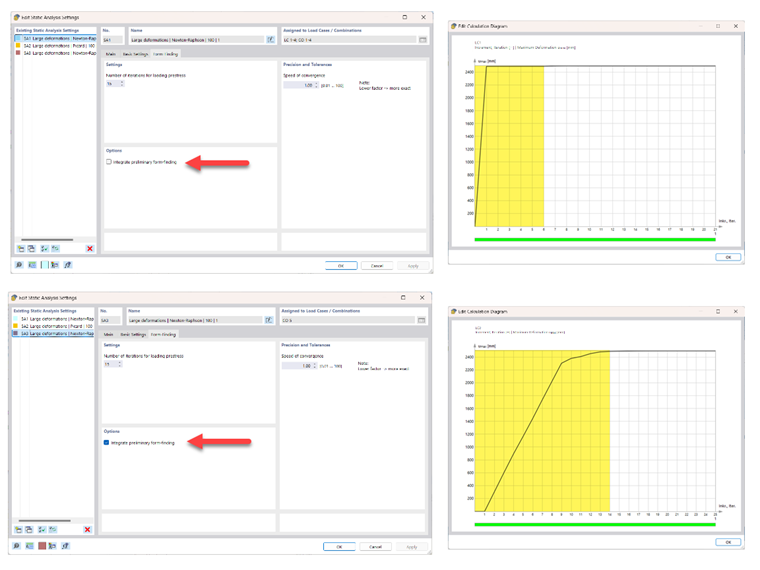

Integrovat předběžný form-finding
V nastavení je také k dispozici možnost integrovat předběžný form-finding. Předběžný form-finding posouvá konečné prvky plochy pomocí jednoduché lineární metody hustoty sil. Pro vlastní iterační proces form-findingu se proto cesta mezi počáteční a cílovou polohou obvykle redukuje. Tím se ušetří výpočetní čas a proces form-findingu je rychlejší.
