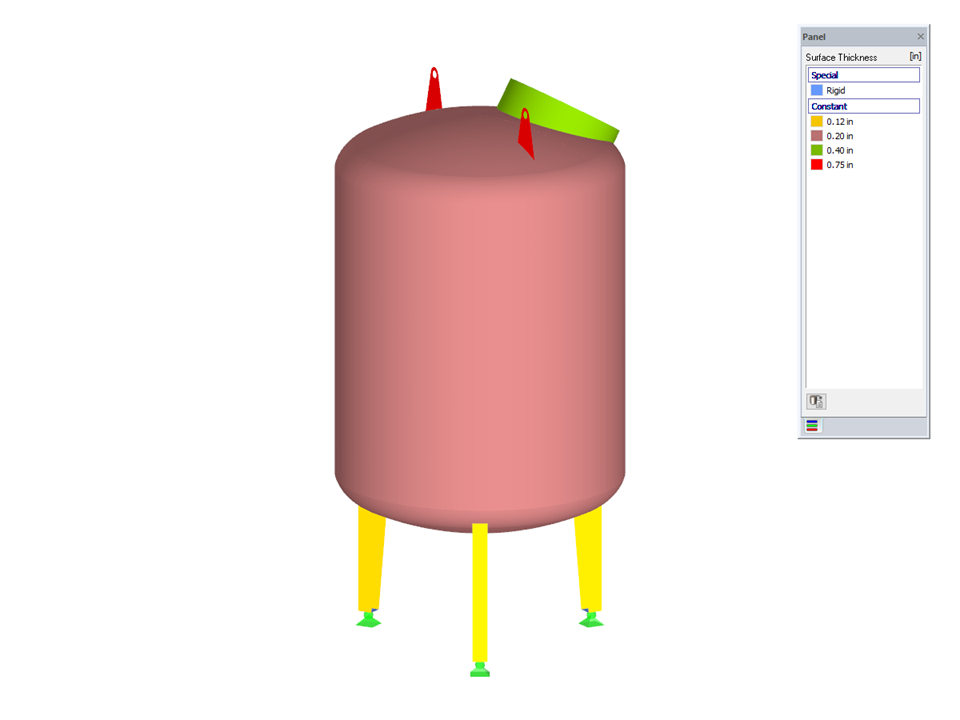

工业集装箱模型。 在由两部分组成的网络课堂'RFEM 中板和壳体建模'中介绍了关于该模型的建模和计算。请参见连接。
模型用于
工业储罐
节点数目: | 129 |
线的数目 | 99 |
面的数目: | 65 |
荷载工况数目 | 3 |
荷载组合数目 | 10 |
结果组合数目 | 2 |
总重量 | 0,351 t |
翘曲区域尺寸 | 1.257 x 1.265 x 2.137 m |
软件版本 | 5.23.00 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
