Modello di un container industriale. La modellazione e il calcolo di questo modello sono stati presentati nel webinar in due parti 'Modellazione di piastre e gusci in RFEM'. Vedi Link.
- Formazione RFEM online | Di base
- RFEM | Di base
- RFEM | Funzione di base di Acciaio
- RFEM | Di base
- RFEM | Base
- RFEM | Formazione di base - acciaio
- RFEM | Base | USA
- RFEM | Base | USA
- Modellazione di piastre e gusci in RFEM - Parte 1
- Modellazione di piastre e gusci in RFEM - Parte 2
- Modellazione di piastre e gusci in RFEM - Parte 1
- Modellazione di piastre e gusci in RFEM - Parte 2

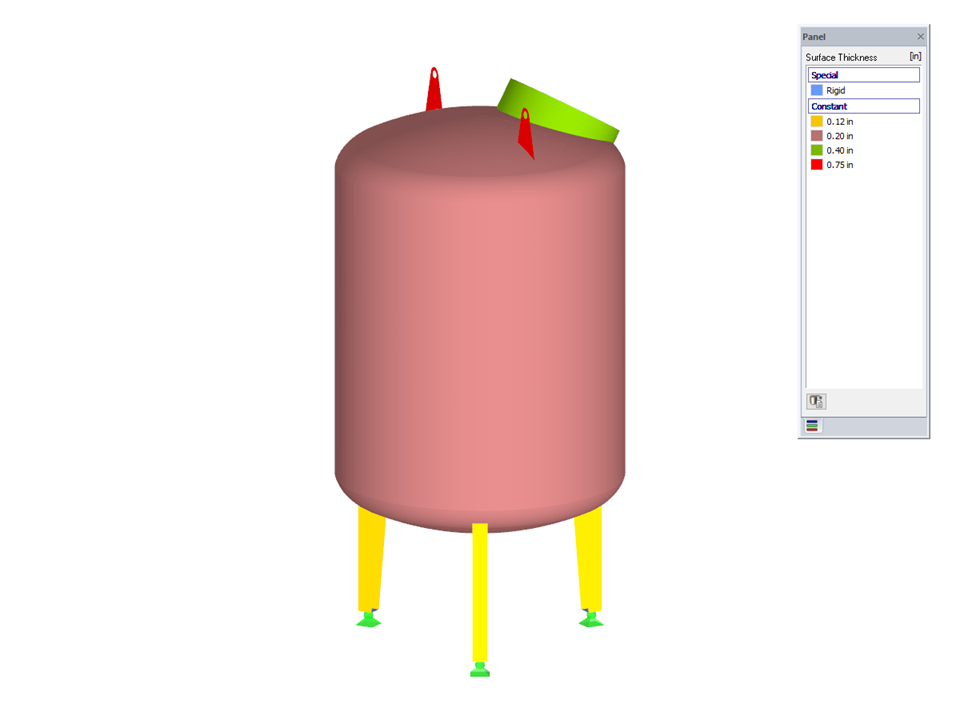

Serbatoio industriale
| Numero di nodi | 129 |
| Numero di linee | 99 |
| Numero di superfici | 65 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 10 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 0,351 t |
| Dimensioni | 1.257 x 1.265 x 2.137 m |
| Versione del programma | 5.23.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Caratteristiche del prodotto
Il processo di deformazione dei componenti degli spostamenti generalizzati globali può essere rappresentato come una sequenza di movimento.
I risultati delle tensioni del solido possono essere visualizzati come punti colorati negli elementi finiti.
Rispetto al modulo aggiuntivo RF-/STEEL (RFEM 5/RSTAB 8), le seguenti nuove caratteristiche sono state aggiunte all'add -on Analisi tensioni-deformazioni per RFEM 6/RSTAB 9:
- Trattamento di aste, superfici, solidi, saldature (giunti saldati in linea tra due e tre superfici con successiva verifica delle tensioni)
- Output di tensioni, rapporti di tensioni, intervalli di tensioni e deformazioni
- Tensione limite a seconda del materiale assegnato o di un input definito dall'utente
- Specifica individuale dei risultati da calcolare tramite tipi di impostazioni liberamente assegnabili
- Dettagli dei risultati non modali con visualizzazione della formula preparata e visualizzazione aggiuntiva dei risultati a livello di sezione trasversale delle aste
- Output delle formule di verifica utilizzate
RSECTION contiene una vasta libreria di sezioni laminate, nonché di sezioni trasversali parametriche a parete sottile e massicce Puoi comporli o integrarli con nuovi elementi.
Gli strumenti grafici e le funzioni consentono di modellare forme di sezioni complesse nel solito modo comune per i programmi CAD. L'input grafico supporta, tra le altre cose, l'impostazione di archi, cerchi, ellissi, parabole e NURBS. In alternativa, è possibile importare un file DXF e utilizzarlo come base per l'ulteriore modellazione. È possibile modellare facilmente una sezione composta da materiali diversi con il minimo sforzo.
Inoltre, un input parametrizzato consente di inserire le dimensioni della sezione trasversale e le forze interne in modo tale che dipendano da determinate variabili.
È anche possibile eseguire tutti gli input tramite uno script.
