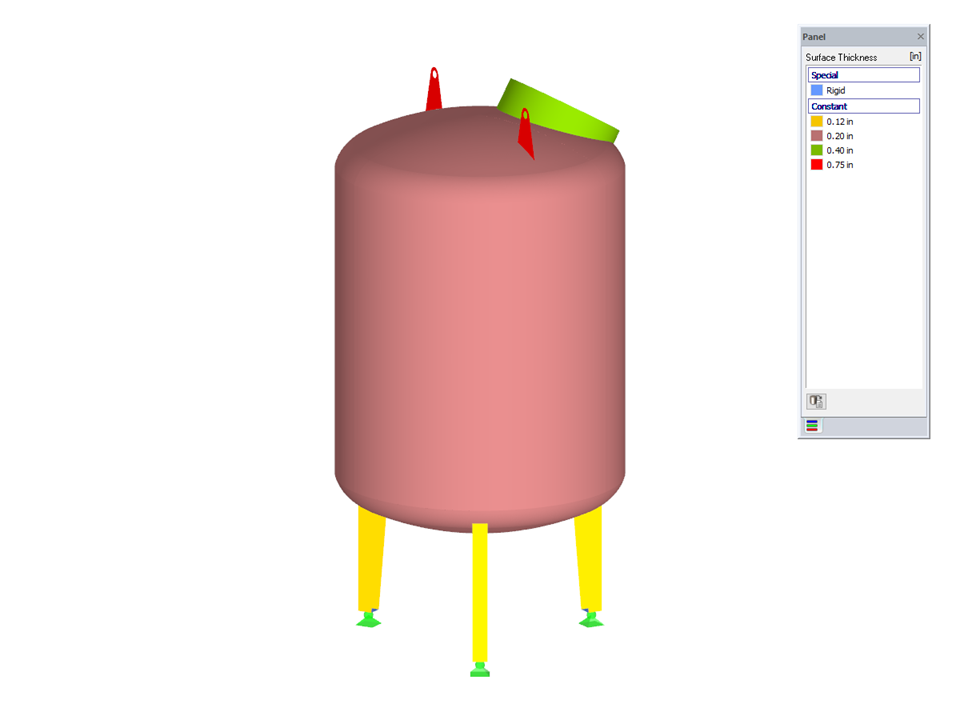

Průmyslová nádrž
| Počet uzlů | 129 |
| Počet linií | 99 |
| Počet ploch | 65 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 10 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 0,351 t |
| Rozměry | 1,257 x 1,265 x 2,137 m |
| Verze programu | 5.23.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Průběh složek globální deformace lze znázornit postupně za sebou jako animaci.
Výsledky napětí v tělesech lze zobrazit jako barevné 3D body v konečných prvcích.
Ve srovnání s přídavným modulem RF-/STEEL (RFEM 5 a RSTAB 8) obsahuje addon Analýza napětí-přetvoření pro RFEM 6 a RSTAB 9 následující nové funkce:
- Analýza prutů, ploch, těles, svarů (liniové svary mezi dvěma nebo třemi plochami s následným posouzením napětí)
- Výsledky pro napětí, poměry napětí, rozkmity napětí a přetvoření
- Mezní napětí v závislosti na přiřazeném materiálu nebo na zadání uživatelem
- Individuální výběr výsledků, které se mají spočítat, pomocí volně přiřaditelných typů nastavení
- Nemodální detaily výsledků s připraveným zobrazením vzorců a dále zobrazení výsledků na úrovni průřezu prutů
- Výstup vzorců použitých pro posouzení
RSECTION obsahuje rozsáhlou databázi válcovaných profilů a parametrických tenkostěnných a masivních profilů. Můžete je kombinovat nebo přidávat nové prvky.
Grafické nástroje a funkce umožňují modelovat složité tvary průřezů jako v CAD nástrojích. Grafické zadání podporuje mimo jiné oblouky, kružnice, elipsy, paraboly a křivky NURBS. Můžete také importovat DXF soubor a použít ho jako základ pro další modelování. Bez problému a s minimálním úsilím lze modelovat i průřezy složené z různých materiálů.
Parametrické zadání dále umožňuje zadat rozměry průřezu a vnitřní síly tak, aby byly závislé na určitých proměnných.
Veškerá zadání lze provést také pomocí skriptů.
