Da das Bauteil 1 mittlerweile fertiggestellt ist, wird hier deshalb auf dieses näher eingegangen. Bei dem Bauteil 1 des Sciencepark in Linz handelt es sich um einen Stahlbeton-Skelettbau mit einer Gesamtlänge von ca. 150 m und einer variablen Breite von 20-26 m.
Das Gebäude besteht aus einem Tiefgeschoss, das als Parkgarage genutzt wird sowie aus einem Erdgeschoss mit Labornutzung. Darüber sind fünf Obergeschosse angeordnet, die als Bürofläche genutzt werden. Die Geschossdecken werden als Stahlbetonflachdecken und die Stützen als Fertigteilstützen aus Schleuderbeton ausgeführt.
Das Bauwerk wird durch insgesamt vier Stahlbetonkerne ausgesteift. Eine Besonderheit dieser Konstruktion stellt das bereichsweise stützenfreie Erdgeschoss dar. Das wird durch die Anordnung von Hängewerken aus Stahl realisiert.
Tragwerksplanung Werkraum Ingenieure ZT GmbH
Wien, Österreich
www.werkraum.com

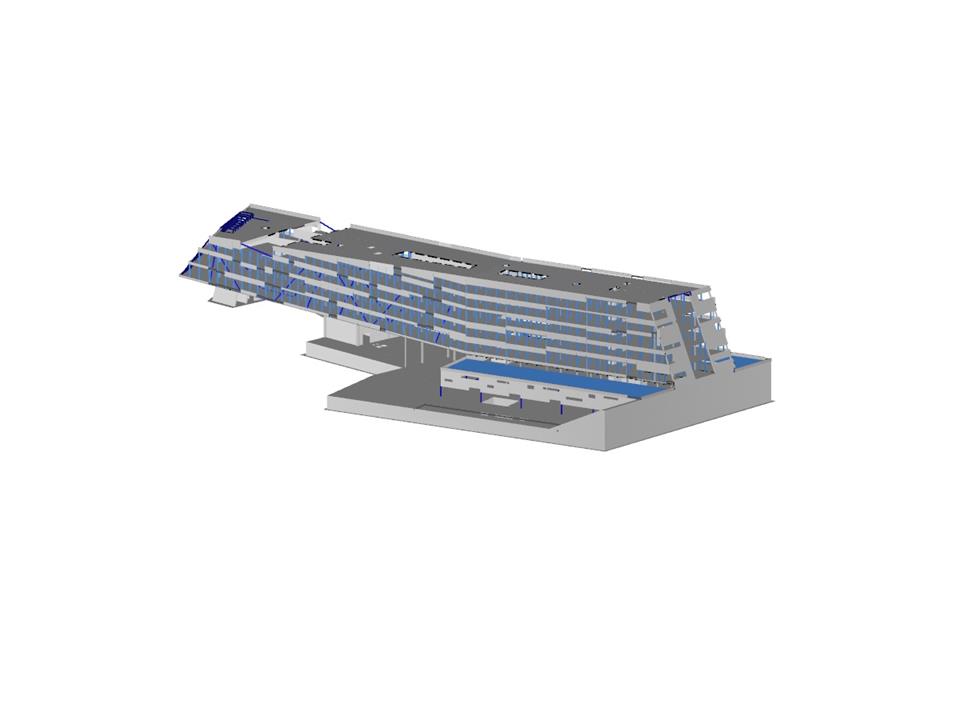

Berechnungsmodell Bauteil 1 in RFEM (© www.werkraum.com)
Stahlbeton-Skelettbau
| Anzahl Knoten | 4890 |
| Anzahl Linien | 5925 |
| Anzahl Stäbe | 2200 |
| Anzahl Flächen | 408 |
| Anzahl Lastfälle | 24 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 17 |
| Gesamtgewicht | 27293.320 t |
| Abmessungen | 146.981 x 74.435 x 28.364 m |
| Programmversion | 4.05.13 |
Produkt-Feature
Produkt-Feature
Veranstaltung
Veranstaltung
Veranstaltung
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Die Berechnung des Gebäudemodells läuft in zwei Berechnungsphasen ab:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung als Stäbe bemessen werden können.
Bei der Antwortspektrumsanalyse von Gebäudemodellen können Sie die Empfindlichkeitsbeiwerte für die horizontalen Richtungen je Geschoss tabellarisch ausgeben.
Mit diesen Kennzahlen ist es möglich, die Empfindlichkeit gegenüber Stabilitätseffekten zu interpretieren.
Der Modale Relevanzfaktor (MRF) kann Ihnen dabei helfen, zu beurteilen, inwieweit Elemente an einer Eigenform beteiligt sind. Die Berechnung basiert auf der relativen elastischen Verformungsenergie jedes einzelnen Bauteils.
Mit dem MRF kann zwischen lokalen und globalen Eigenformen unterschieden werden. Wenn mehrere Stäbe einen signifikanten MRF (z. B. > 20 %) aufweisen, ist eine Instabilität der gesamten Konstruktion oder einer Teilkonstruktion sehr wahrscheinlich. Liegt hingegen die Summe aller MRFs für eine Eigenform bei etwa 100 %, ist mit einem lokalen Stabilitätsproblem (z. B. Knicken eines einzelnen Stabes) zu rechnen.
Darüber hinaus können mit dem MRF kritische Verzweigungslasten und äquivalente Knicklängen bestimmter Bauteile ermittelt werden (z. B. für die Stabilitätsbemessung). Eigenformen, für die ein bestimmter Stab kleine MRF-Werte aufweist (z. B. < 20 %), können in diesem Zusammenhang vernachlässigt werden.
Der MRF wird in den Ergebnisstabelle unter Stabilitätsanalyse --> Ergebnisse stabweise --> Knicklängen und Verzweigungslasten eigenformweise ausgegeben.
