该项目在建筑学和建筑学中的亮点是庞大的木结构屋盖,跨度为645.35m²,由奥地利Graf-Holztechnik公司设计,犹如波浪般横跨在建筑上。
其主要结构构件为层板胶合木梁,结构梁的最大高度为66米。
该结构支撑了约282,517.3立方米的正交胶合木板。 三层和五层板的厚度为〜4.7-9.5 in,跨度为〜32.8 ft。 设计师们计算了每块板的厚度,以便尽可能细长和高效的确定结构尺寸。
ATP建筑学和工程技术
Vienna, Austria
www.atp.ag

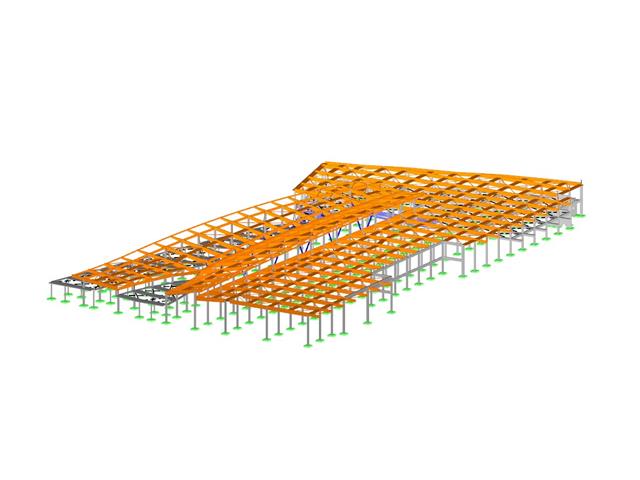

Part of structure designed in RSTAB (© ATP)
其主要结构构件为层板胶合木梁,结构梁的最大高度为66米。
该结构支撑了约282,517.3立方米的正交胶合木板。 三层和五层板的厚度为〜4.7-9.5 in,跨度为〜32.8 ft。 设计师们计算了每块板的厚度,以便尽可能细长和高效的确定结构尺寸。
ATP建筑学和工程技术
Vienna, Austria
www.atp.ag
Part of structure designed in RSTAB (© ATP)
建筑木结构
无法下载
客户项目/只视图
节点数目: | 1024 |
杆件数目: | 1942 |
荷载工况数目 | 12 |
荷载组合数目 | 537 |
结果组合数目 | 17 |
总重量 | 2601,341 t |
翘曲区域尺寸 | 160.660 x 156.453 x 25.083 m |
软件版本 | 7.04.29 |
