Das architektonische und baustatische Highlight dieses Projektes ist das über 60.000 m² große geschwungene Holzdach, das wie eine Riesenwelle das Gebäude überspannt und durch das Unternehmen Graf-Holztechnik umgesetzt wurde.
Auf bis zu 20 m hohen Stahl- und Stahlbetonsäulen ruht die Primärkonstruktion aus mächtigen BSH-Bindern.
Auf dieser liegt die Rekordmenge von ca. 8.000 m³ Brettsperrholzplatten. Die drei- oder fünfschichtigen Platten sind 12 bis 24 cm stark und besitzen Spannweiten bis zu 10 m. Für jede Platte wurde die Dicke berechnet, um die Konstruktion so schlank und wirtschaftlich wie möglich zu dimensionieren.
ATP Architekten und Ingenieure
Wien, Österreich
www.atp.ag

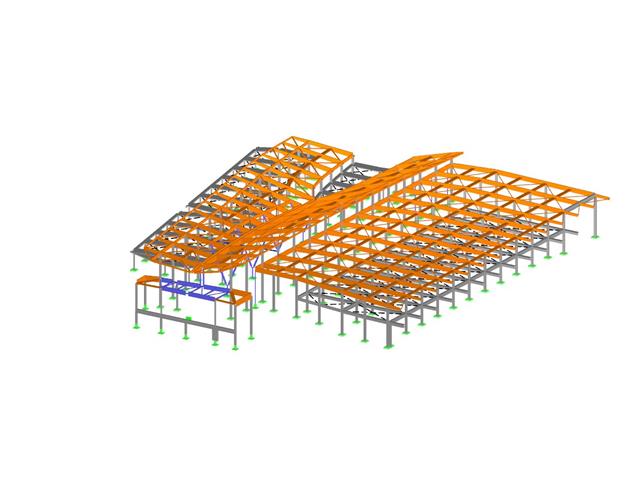

Teil der in RSTAB bemessenen Struktur (© ATP)

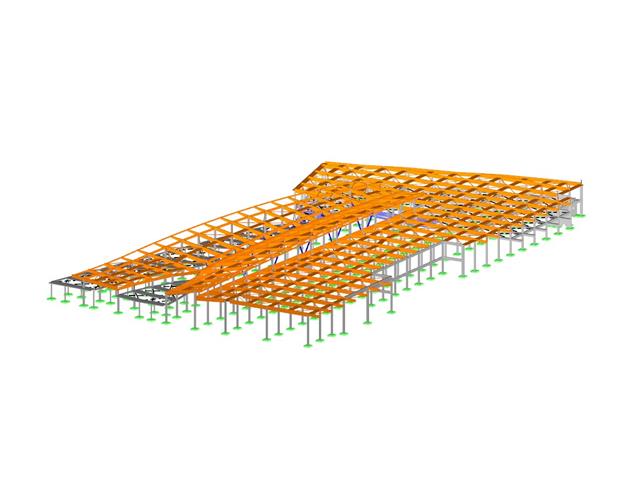

Holzbau des Gebäudes
| Anzahl Knoten | 1024 |
| Anzahl Stäbe | 1942 |
| Anzahl Lastfälle | 12 |
| Anzahl Lastkombinationen | 537 |
| Anzahl Ergebniskombinationen | 17 |
| Gesamtgewicht | 2601.341 t |
| Abmessungen | 160.660 x 156.453 x 25.083 m |
| Programmversion | 7.04.29 |
