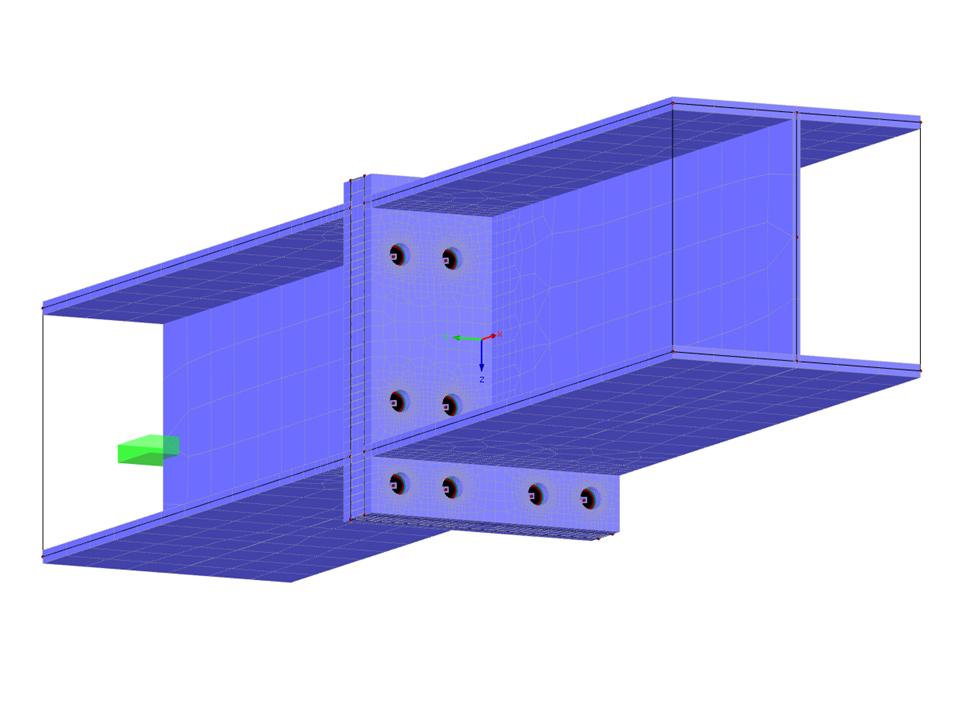

刚性端板节点设计参数化有限元模型
节点数目: | 925 |
线的数目 | 970 |
杆件数目: | 877 |
面的数目: | 26 |
实体数目 | 1 |
荷载工况数目 | 3 |
荷载组合数目 | 2 |
总重量 | 0,124 t |
翘曲区域尺寸 | 1.390 x 0.260 x 0.324 m |
软件版本 | 5.23.02 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
