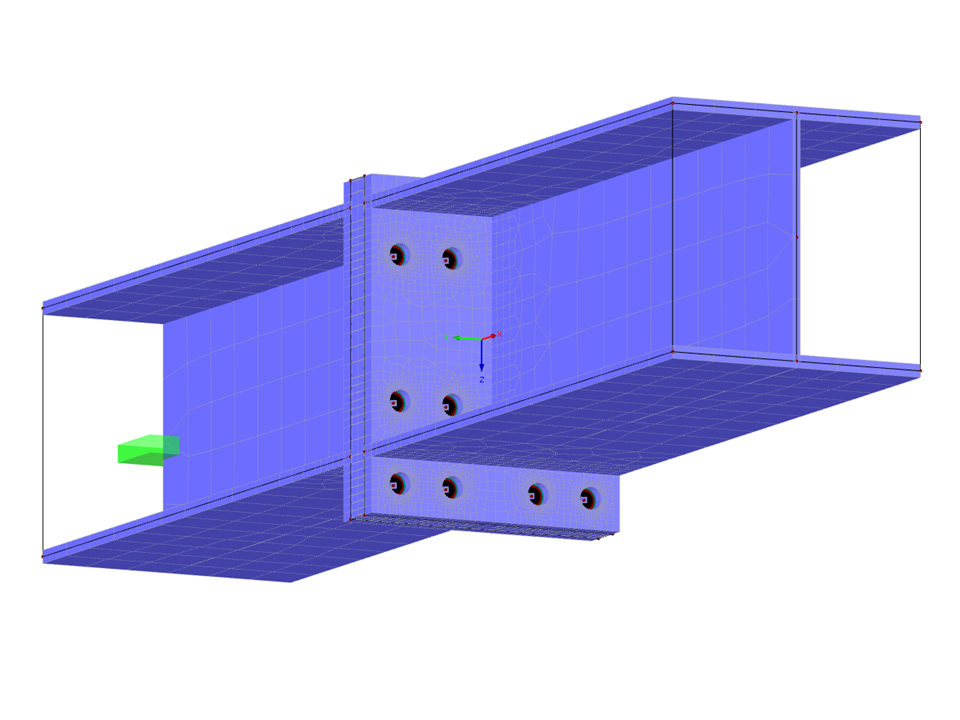

Model sparametryzowany ES z wystającą płytą czołową do wymiarowania połączeń sztywnych płyt końcowych
| Liczba węzłów | 925 |
| Liczba linii | 970 |
| Liczba prętów | 877 |
| Liczba powierzchni | 26 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 2 |
| Ciężar całkowity | 0,124 t |
| Wymiarowanie | 1,390 x 0,260 x 0,324 m |
| Wersja programu | 5.23.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Funkcja produktu
Funkcja produktu
Funkcja produktu
Funkcja produktu
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
Opcja Tryb nagrywania lotu umożliwia lot przez konstrukcję w programie RFEM i RSTAB. Przy użyciu klawiatury można kontrolować kierunek i prędkość lotu. Dodatkowo można zapisać przebieg całego lotu jako film wideo.
Istnieje możliwość zdefiniowania mimośrodów dla obciążeń prętowych typu obciążenia 'Siła'. Mimośrody można zastosować przy użyciu offsetu bezwzględnego lub względnego.
Aby uwzględnić wszystkie wpływy obciążeń mimośrodowych, zaleca się korzystanie z analizy dużych deformacji.
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
- Obliczanie pięciu typów systemów sejsmicznych (SFRS) obejmuje specjalny rama na momenty (SMF), rama na momenty pośrednie (IMF), rama na momenty zwykłe (OMF), rama zwykła stężona koncentrycznie (OCBF) oraz rama specjalna stężona koncentrycznie (SCBF) )
- Sprawdzenie ciągliwości stosunku szerokości do grubości środników i pasów
- Obliczanie wymaganej wytrzymałości i sztywności dla stężenia stateczności belek
- Obliczanie maksymalnego rozstawu stężeń stateczności belek
- Obliczanie wymaganej wytrzymałości w miejscach przegubów dla stężenia stateczności belek
- Obliczenia wymaganej wytrzymałości słupa z opcją pominięcia wszystkich momentów zginających, ścinania i skręcania dla stanu granicznego rezerwy
- Warunek projektowy smukłości słupa i stężenia
