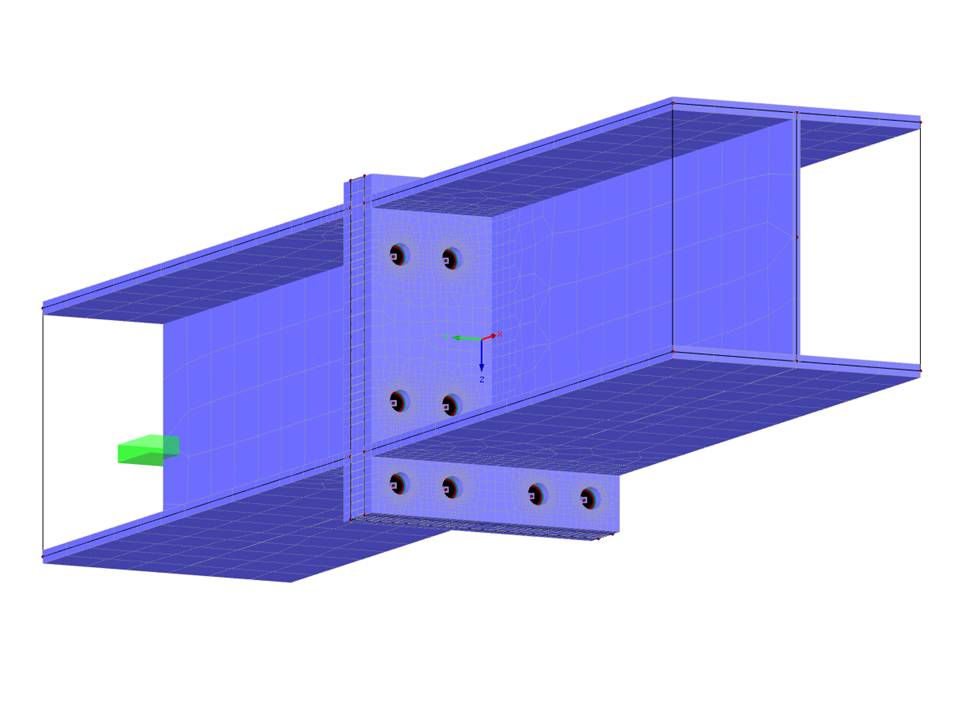

Modèle EF paramétré avec platine d'about saillante pour le calcul de joints rigides
Nombre de nœuds | 925 |
Nombre de lignes | 970 |
Nombre de barres | 877 |
Nombre de surfaces | 26 |
Nombre de solides | 1 |
Nombre de cas de charge | 3 |
Nombre de combinaisons de charges | 2 |
Poids total | 0,124 t |
Cotation fonctionnelle | 1,390 x 0,260 x 0,324 m |
Version du logiciel | 5.23.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
