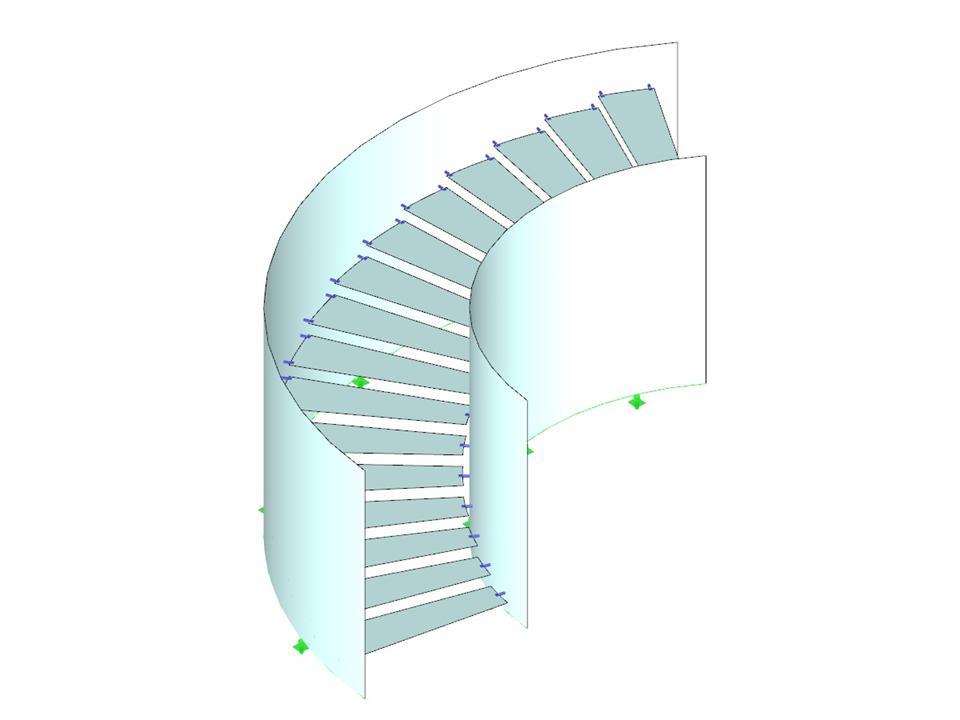

玻璃钢螺旋楼梯
节点数目: | 368 |
线的数目 | 274 |
杆件数目: | 144 |
面的数目: | 18 |
实体数目 | 0 |
荷载工况数目 | 2 |
荷载组合数目 | 1 |
结果组合数目 | 1 |
总重量 | 1,728 t |
翘曲区域尺寸 | 5.250 x 2.000 x 3.500 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
