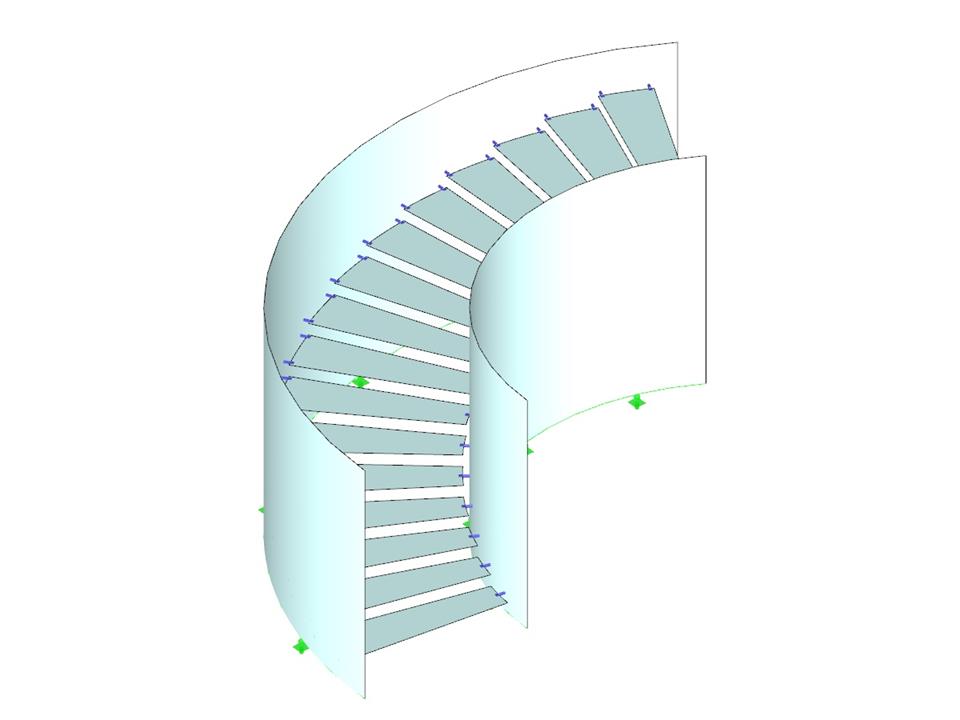

Escalier en colimaçon en verre
| Nombre de nœuds | 368 |
| Nombre de lignes | 274 |
| Nombre de barres | 144 |
| Nombre de surfaces | 18 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 1,728 t |
| Cotation fonctionnelle | 5,250 x 2,000 x 3,500 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Webinaire
Webinaire
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Foire aux questions (FAQ)
www.isen_LI.jpg?mw=350&hash=884ca7c4739fd5d2643994f417a345f17b1e1fad)
Les modèles RFEM et RSTAB peuvent être enregistrés sous forme de modèles 3D glTF (formats *.glb et *.glTF). Ils peuvent être affichés en 3D de manière détaillée avec une visionneuse 3D de Google ou Babylon. Les lunettes de réalité virtuelle telles que les Oculus permettent même de « parcourir » les structures.
Les modèles 3D glTF peuvent être intégrés à tous les sites Web à l'aide de JavaScript à l'aide de ces instructions (par exemple sur le site Web de Dlubal Software Modèles à télécharger ).
L'option d'affichage Mode de caméra mobile vous permet de vous déplacer à travers des modèles RFEM et RSTAB. Vous pouvez contrôler la direction et la vitesse des déplacement à l'aide de votre clavier. Ils peuvent être enregistrés sous forme de vidéo.
L'interface directe avec Revit vous permet de mettre à jour le modèle Revit selon les modifications effectuées dans RFEM ou RSTAB. En fonction des changements apportés, il peut être nécessaire de supprimer des objets Revit, puis de les générer à nouveau. Cette opération est effectuée à l'aide du modèle RFEM/RSTAB.
Si vous souhaitez supprimer les objets à nouveaux générés, vous pouvez cocher la case 'Mettre à jour uniquement les matériaux, épaisseurs et sections'. Seules les propriétés des objets sont alors mises à jour. Dans ce cas, seules les modifications relatives aux matériaux, à l'épaisseur des surfaces et aux sections sont conservées.
- Vérification du verre à une couche ou feuilleté, ainsi que du verre isolant à couche gazeuse
- calcul d'éléments courbes en verre
- Possibilité de sélectionner le calcul local sans considérer l'influence d'une structure environnante ou le calcul global en considérant l'influence d'une structure entière
- Calcul des contraintes limites selon la DIN 18008:2010-12 ou TRLV:2006-08
- Attribution des charges aux classes de durée de charge
- Vaste bibliothèque de matériaux contenant tous les types courants de verre, de feuille et de gaz conformément aux normes DIN 18008:2010-12, E DIN EN 13474 et la norme TRLV:2006-08
- Considération facultative du couple de cisaillement des couches
- Considération des charges climatiques
- Calcul selon l’analyse statique linéaire ou analyse non linéaire selon l’analyse des grandes déformations. analyse
- Analyse des contraintes, vérification à l'état limite ultime, vérification à l'état limite de service
- Représentation graphique de tous les résultats dans RFEM
- Possibilité de filtrer les résultats et les échelles de couleur dans les tableaux de résultats
- Export direct des données dans MS Excel
