圣以利亚教堂是乌克兰西部 'Boyko' 建筑风格的建筑。 标志性的镀铜圆顶为这种独特风格,从教堂周围的很远的地方就可以看到,最高 76 米。
结构验算
Moses Structural Engineers Inc.
Toronto, Canada
www.mosesstructures.com

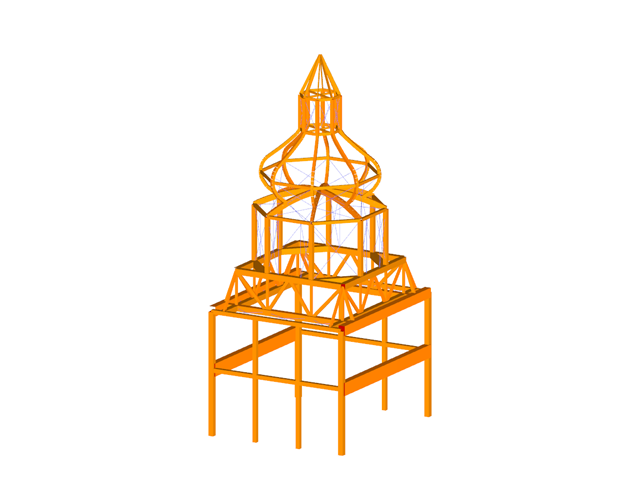

木结构穹顶
无法下载
客户项目 / 只供查阅
节点数目: | 404 |
线的数目 | 691 |
杆件数目: | 691 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 4 |
荷载组合数目 | 6 |
结果组合数目 | 2 |
总重量 | 25,799 t |
翘曲区域尺寸 | 12,802 x 23,165 x 12,814 m |
