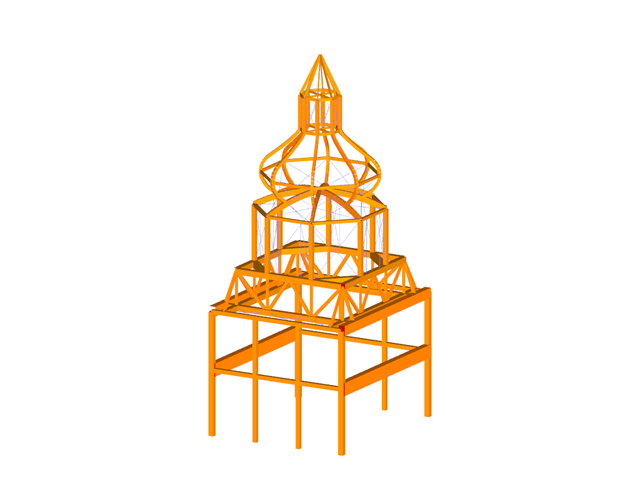

Die Kirche St. Elias wurde im architektonischen Stil 'Boyko' entworfen, der im westlichen Teil der Ukraine vorkommt. Der unverkennbare Stil besteht aus ikonischen Kupferkuppeln, die am höchsten Punkt 23 Meter hoch und aus größerer Entfernung sichtbar sind.
Tragwerksplanung
Moses Structural Engineers Inc.
Toronto, Kanada
www.mosesstructures.com

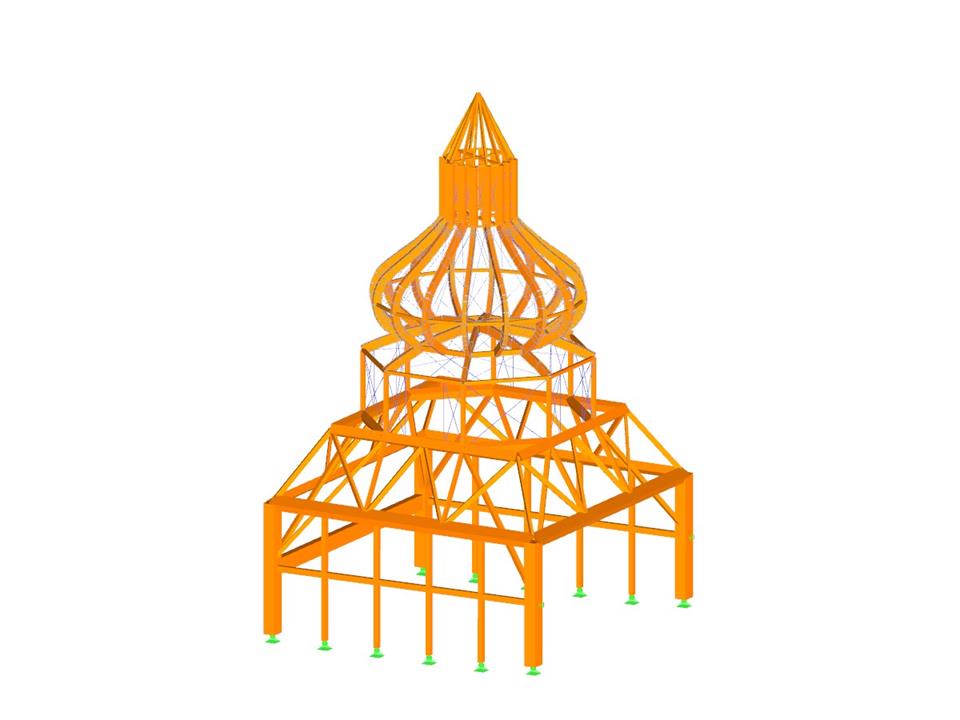

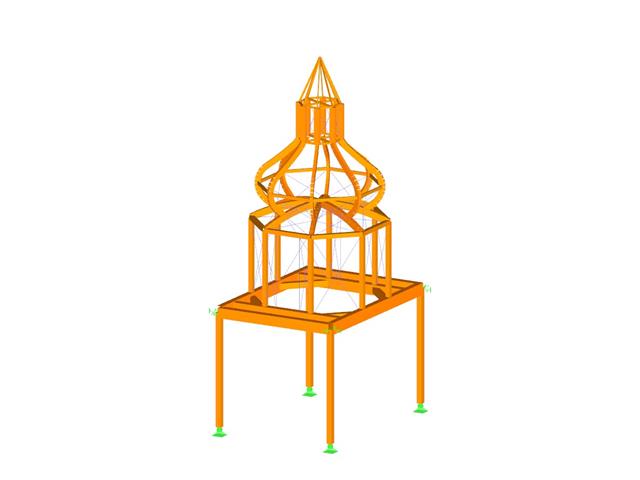

Holzkuppel
| Anzahl Knoten | 404 |
| Anzahl Linien | 691 |
| Anzahl Stäbe | 691 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 6 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 25,799 t |
| Abmessungen | 12,802 x 23,165 x 12,814 m |
