该结构分析模型可供下载，可用于学习或测试。 但是我们不保证模型的准确性或完整性，也不承担任何责任。

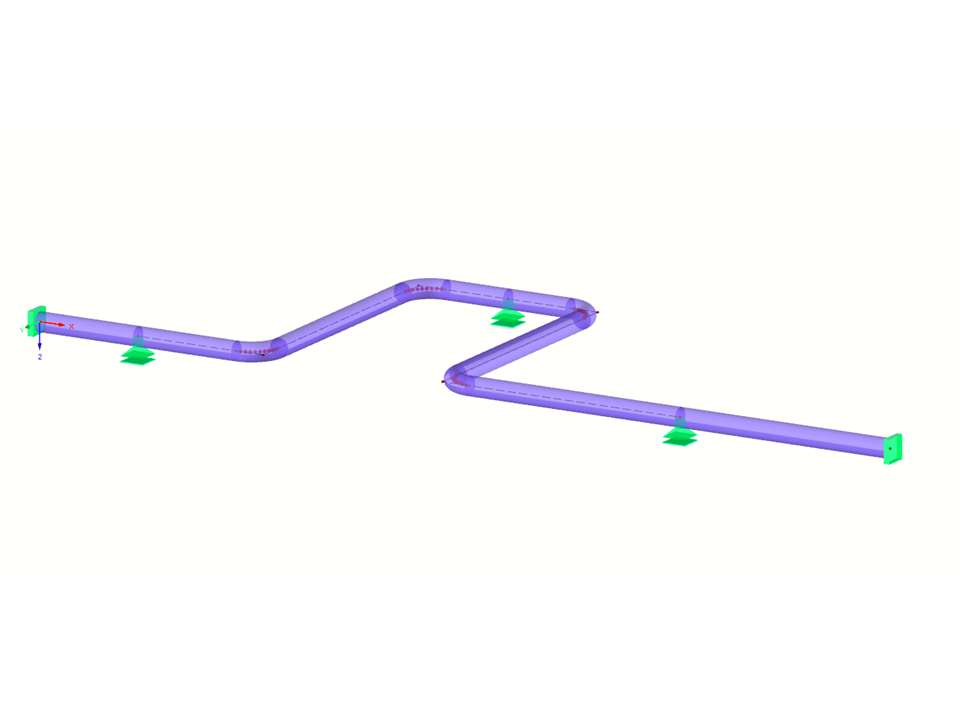

管道 - U 形补偿器
下载模型
说明
FAQ 005405 | 将新的荷载工况添加到自动生成的组合中
关键词
写评论...
写评论...
免责声明
![[EN] KB 000670 | Speichern und Einlesen von Diagrammen für Stabendgelenke](/-/media/Images/netgenium/thumbnails/2/9/8/4/4/2984414/2984414.png?la=zh&mw=348&mlid=566B75AA1B6B4B4E90531421C19E2689&hash=E982B4533A5AE8929454C95C48C68D914F532BD3)
![[EN] RFEM中的板壳建模-第2部分](/-/media/Images/netgenium/thumbnails/2/9/7/2/4/2972418/2972418.png?la=zh&mw=348&mlid=3DE734B3736A42B588189A336E5A92A1&hash=3B5EDB82C20B4B6EC7E7179454C063B251E96E1E)
并非真正的建筑中的所有结构单元都包括在模型中。 作为一个例子，我们分析一下钢管和钢梁之间的相互作用。
激活附加模块RF-PIPING后，RFEM中会出现一个新的工具栏，并扩展项目导航器和表格。 管道建模与杆件建模类似。 通过同时使用切线（直管段）和折弯半径定义弯管。 因此很容易随后改变弯曲参数。
随后还可以通过定义特殊的构件（膨胀节，阀门等）来扩展管道。 所建立的结构构件库有助于定义。
连续管段定义为管道系统集。 对于管道荷载，杆件荷载分配给相应的荷载工况。 荷载组合包括在管道荷载组合和结果组合中。 计算完成后，可以图形形式或表格形式显示变形，杆件内力和支座力。
然后可以在附加模块RF-PIPING Design中按照标准进行管道应力分析。 您只需要选择相关的管道系统和荷载情况。
