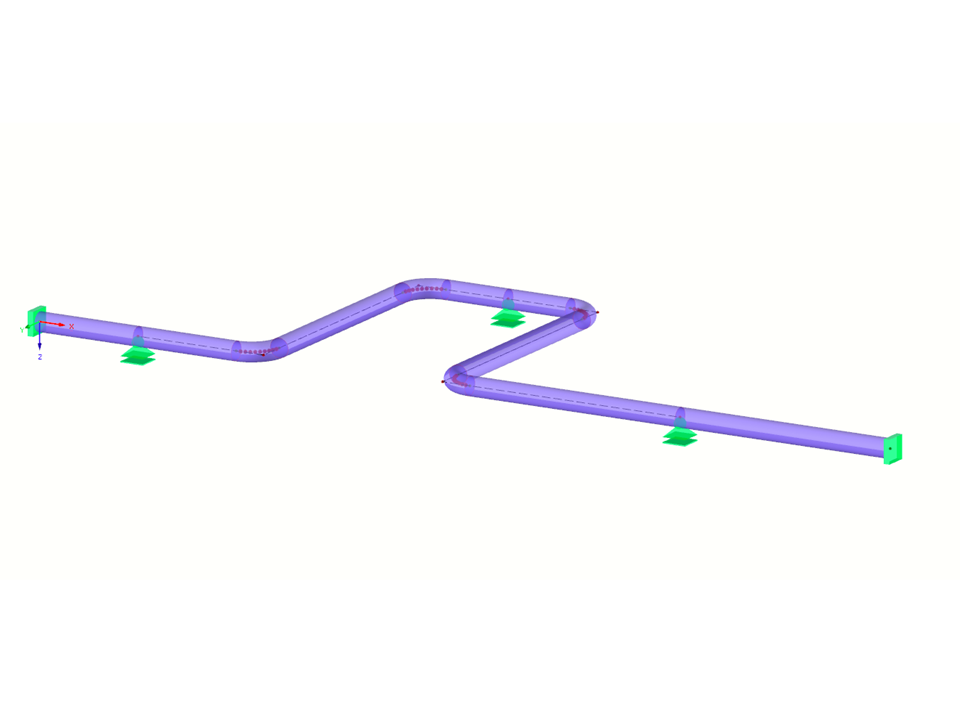

Rurociąg - Kompensator U
| Liczba węzłów | 21 |
| Liczba linii | 12 |
| Liczba prętów | 12 |
| Ilość przypadków obciążenia | 5 |
| Ciężar całkowity | 2,354 t |
| Wymiarowanie | 19,729 x 6,729 x 0,729 m |
| Wersja programu | 5.33.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Baza informacji
Wydarzenie
Wydarzenie
Po aktywacji modułu dodatkowego RF‑PIPING, mamy do dyspozycji nowy pasek narzędzi w RFEM, a także nawigator projektu wraz z tabelami. System rurociągów jest teraz modelowany w taki sam sposób, jak pręty. Kolana rurowe są definiowane jednocześnie przez styczne (proste odcinki rury) i promień. W ten sposób można łatwo zmieniać parametry gięcia.
Istnieje również możliwość późniejszego wydłużenia rurociągu poprzez zdefiniowanie specjalnych komponentów (kompensatorów, zaworów itp.). Jest to łatwiejsze dzięki wbudowanym bibliotekom komponentów konstrukcyjnych.
Ciągłe odcinki rur są definiowane jako zbiory rurociągów.
W przypadku obciążeń rurociągów obciążenia prętowe są przypisywane do odpowiednich przypadków obciążeń. Kombinacja obciążeń zawiera kombinację obciążeń i wyników rurociągów.
Po zakończeniu obliczeń odkształcenia, siły wewnętrzne prętów i siły podporowe można wyświetlić graficznie lub w tabelach.
Następnie w RF-PIPING Design może być wykonana analiza naprężeń rur według normy. Wystarczy wybrać odpowiednie zestawy rurociągów i sytuacje obciążeniowe.
Po zamodelowaniu rurociągów w RFEM w RF‑PIPING i zdefiniowaniu obciążeń oraz kombinacji obciążeń i wyników, można przeprowadzić analizę naprężeń w rurach w module dodatkowym RF‑PIPING Design.
Do wymiarowania rurociągów można wybrać wszystkie lub tylko niektóre rurociągi oraz obciążenia, kombinacje obciążeń lub wyników. Biblioteka materiałów zawiera materiały zgodne z normami EN 13480-3, ASME B31.1-2012 i ASME B31.3-2012.
Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych oknach; na przykład według przekrojów, rurociągów lub prętów. W programie RFEM stopień wykorzystania można również wyświetlić graficznie na całym modelu. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane.
Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
- Wymiarowanie zgodnie z EN 13480-3, ASME B31.1-2012 i ASME B31.3-2012
- Sprawdzenie minimalnej wymaganej grubości ścianki rur z uwzględnieniem naddatków produkcyjnych, korozji i współczynnika spawania
- Analiza naprężeń od obciążeń długotrwałych, długotrwałych i doraźnych oraz rozszerzalności cieplnej
- Dokumentacja wyników wraz z tabelami i grafikami w protokole wydruku programu RFEM
- Graficzne wprowadzanie przewodów i elementów rurowych
- Wizualizacja rurociągów i elementów rurowych w grafice RFEM
- Obszerne biblioteki przekrojów i materiałów rurociągów
- Obszerne biblioteki pasów, redukcji, trójników i kompensatorów
- Uwzględnienie konstrukcji rurociągów (izolacja, okładzina, cyna-płyta)
- Automatyczne obliczanie współczynników intensyfikacji naprężeń i współczynników elastyczności
- Określone kategorie oddziaływania rurociągów dla przypadków obciążeń
- Opcjonalna automatyczna kombinatoryka przypadków obciążeń
- Uwzględnienie właściwości materiału (moduł sprężystości, współczynnik rozszerzalności cieplnej) w temperaturze roboczej (ustawienie domyślne) lub w temperaturze odniesienia (montaż) materiału
- Uwzględnienie odkształcenia i odkształcenia parcia (efekt Bourdona)
- Interakcja między konstrukcją nośną a systemem rurociągów
