德国明斯特多特蒙德-埃姆斯运河上的人行桥
客户项目
-
01

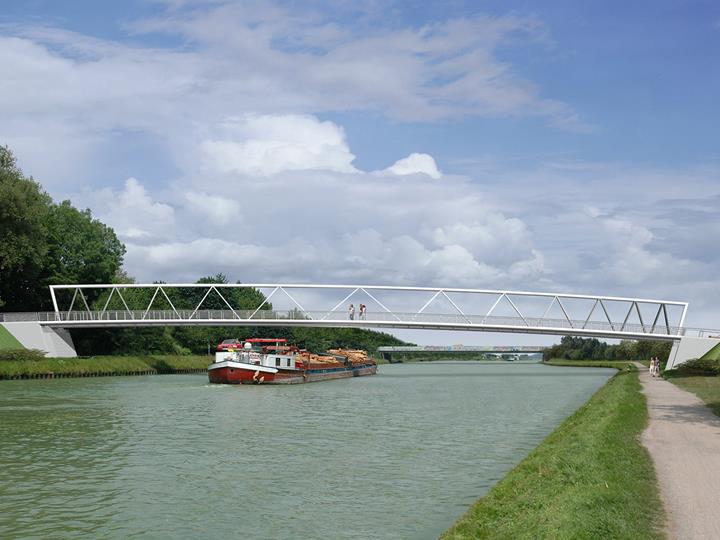

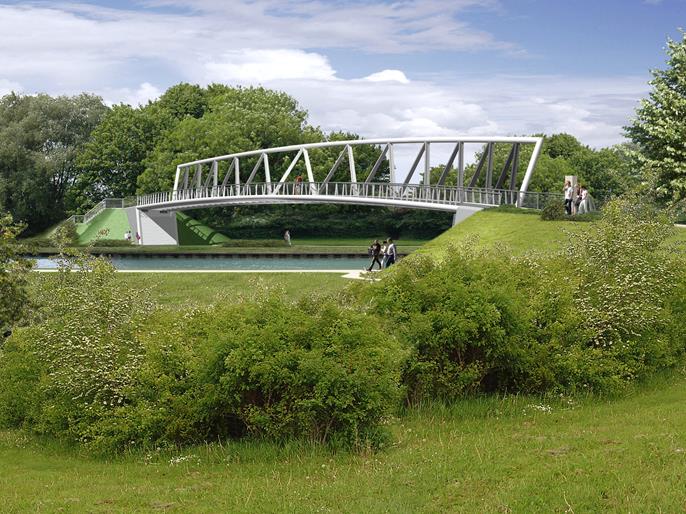

明斯特多特蒙德-埃姆斯运河上的观景桥(可视化视图) | © Keipke Architekten BDA
-
01
明斯特多特蒙德-埃姆斯运河上的观景桥(可视化视图) | © Keipke Architekten BDA
-
01

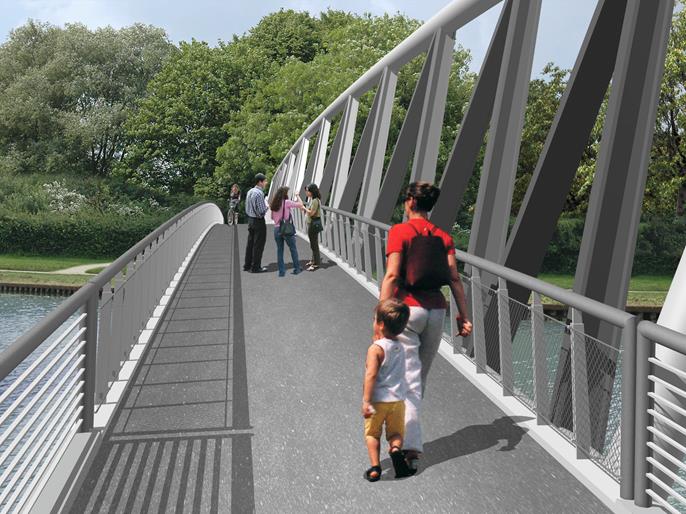

倾斜外部桁架结构桥(可视化) | © Keipke Architekten BDA
-
01

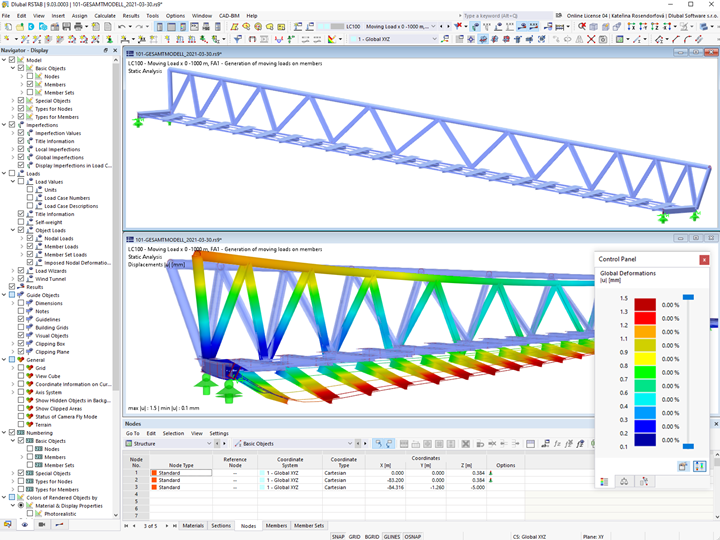

德国明斯特多特蒙德-埃姆斯运河人行天桥 RSTAB 模型 | © GRBV Ingenieure im Bauwesen GmbH & Co. KG
-
01

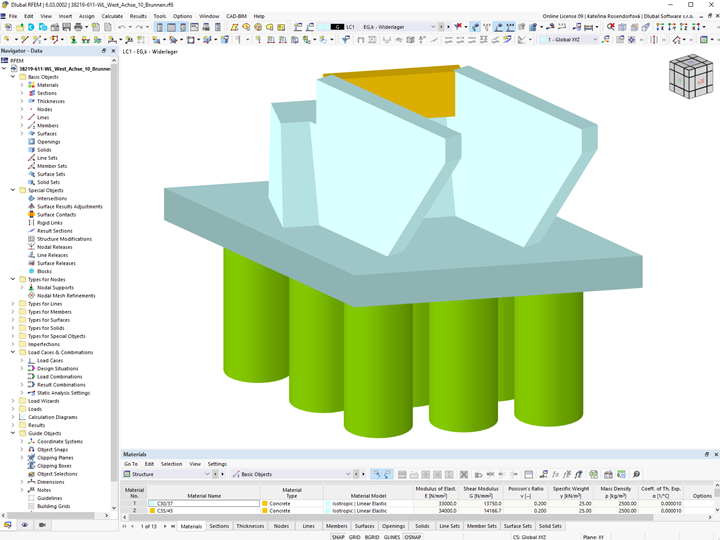

RFEM 模型 - 钢筋混凝土桥台 | © GRBV Ingenieure im Bauwesen GmbH & Co. KG
在德国明斯特将要置换一座人行桥。 这是一座横跨多特蒙德-埃姆斯运河的拱形钢桥。 这真是一个非常有趣的项目！
| 业主 |
Wasserstraßen- und Schifffahrtsamt Westdeutsche Kanäle, Rheine, Germany www.wsa-westdeutsche-kanaele.wsv.de |
| 规划和结构设计 |
GRBV Ingenieure im Bauwesen GmbH & Co. KG www.grbv.de |

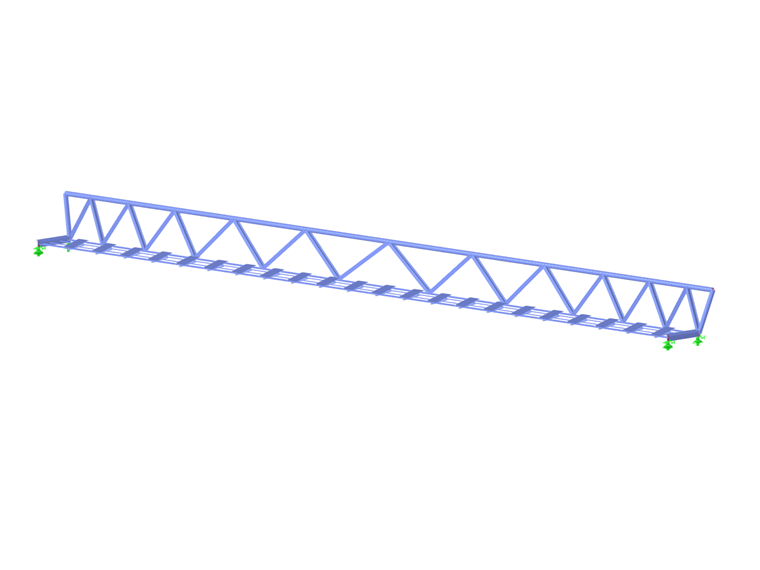

钢桥模型数据
模型
该桥位于明斯特市，横跨多特蒙德-埃姆斯运河 (DEK)。 由于要拓宽河道，现有的桥梁结构在宽度和净高方面已不能满足航运要求。
结构
该单跨钢桥的跨度为 83.2 米， 桥梁采用非对称截面，上部一侧为桁架结构，做成向外倾斜。 这种新型的非对称桁架桥不仅满足了所有提出的新要求，而且外观造型也更加优雅。
该桁架的斜腹杆间距不等，由中间向两侧间距逐步减小， 截面为焊接开口截面。 上弦杆采用圆管截面。 为了抵消桥梁的挠度，预先设置了预拱度。
我们的客户 GRBV Ingenieure im Bauwesen GmbH & Co. KG 公司负责结构设计，使用的软件分别为 RSTAB（钢桥）和 RFEM（混凝土桥台）。 新设计的桥与城市景观和谐相融。
