慕尼黑工业大学“LaDiff”试验场屏蔽

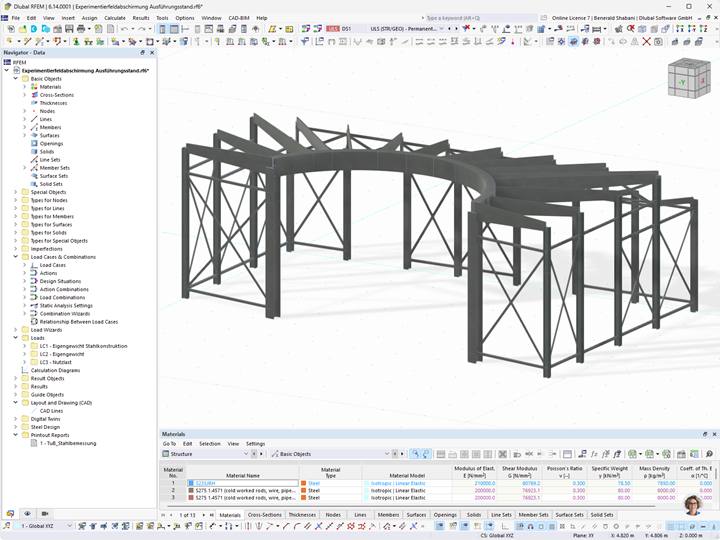

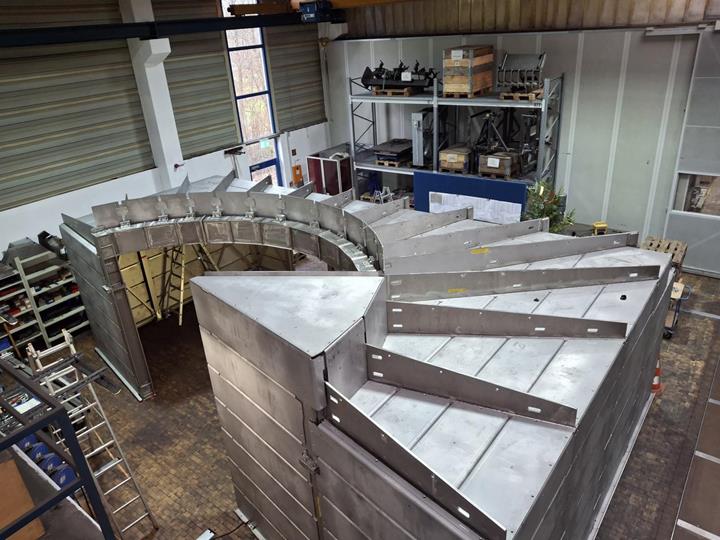

Dlubal 客户 TuB Tragwerk GmbH 负责该辐射防护围护结构的结构设计。TuB 工程师使用 RFEM 进行 3D 建模、计算以及钢结构设计。

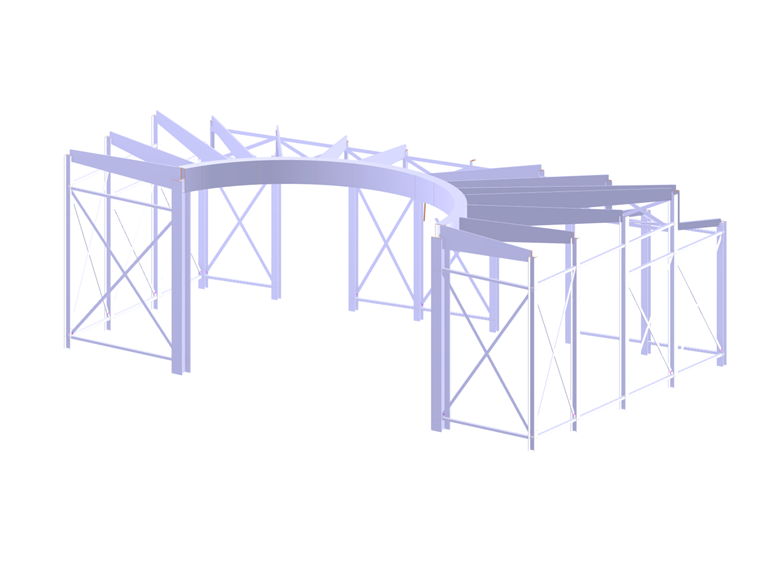

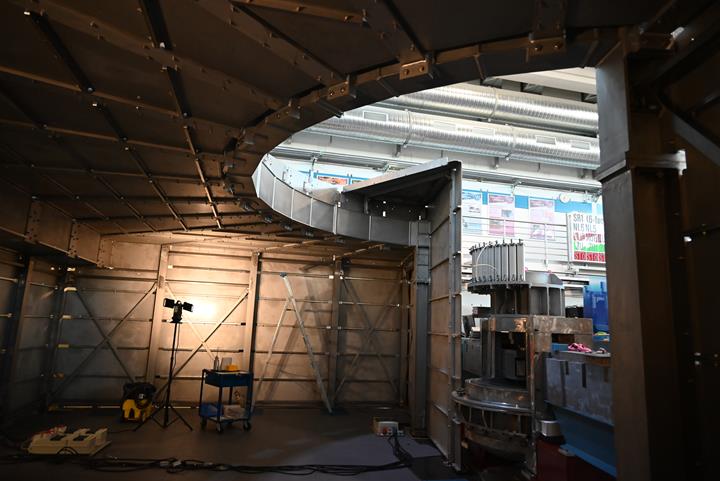

该围护结构无支撑地跨越一个梯形平面，尺寸约为 10.0 m × 6.5 m。在对角布置的一侧，楼板结构设有一个半圆形开口，以便将材料送入实验室。沿该楼板边缘布置了一根环梁，支承于两根支柱上。自该环梁向外径向布置楼板梁，其截面高度向外逐渐减小。每根楼板梁在墙体平面内均支承于一根摆动支柱上。

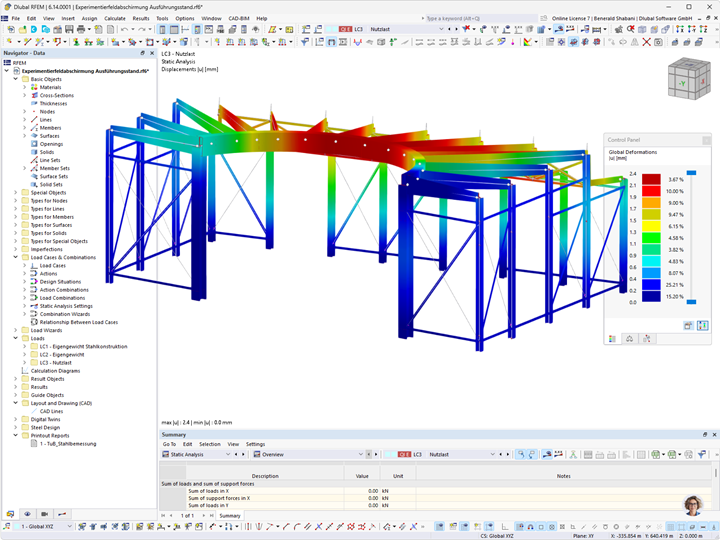

沿相邻的厂房墙体设有电缆桥架。此处楼板结构采用高差布置。 环梁计划采用箱形截面。楼板荷载通过弯曲和扭转传递至两根支柱。刚接的楼板梁确保环梁的稳定性。环梁两端的承重支柱也采用刚接连接，从而最大限度地减小楼板变形。 结构的侧向稳定通过布置在外墙平面内支柱之间的支撑体系实现。

由于实验装置要求使用非磁性材料，所有钢构件均采用强度等级为 S275 的 1.4571 不锈钢制成。为确保辐射防护，结构外包覆 50 – 70 mm 厚的铅板。这些铅板安装在 10 mm 厚的不锈钢板上或其上，而不锈钢板则在墙体和楼板区域固定于次结构上。
