- Anbindungsmöglichkeit an weltweit anerkannte Programme RFEM und RSTAB
- Schnelle Modellierung durch ausgeklügelte Eingabetechnik
- Spannungsberechnung aus Normalkraft, zweiachsige Biegemomente und Querkräfte, primäres und sekundäres Torsionsmoment sowie Wölbbimoment für beliebige Querschnittsformen
- Leistungsfähige Skriptsprache (JavaScript) zur Erstellung von Topologie, Lastfällen und Schnittgrößen
- Parametrische Modellierung
- Import von dxf-Dateien
RSECTION 1
Querschnittswerte und Spannungsanalyse
Ihre Vorteile
Kundenprojekte
Interessante Kundenprojekte, die mit Dlubal-Statiksoftware realisiert wurden.

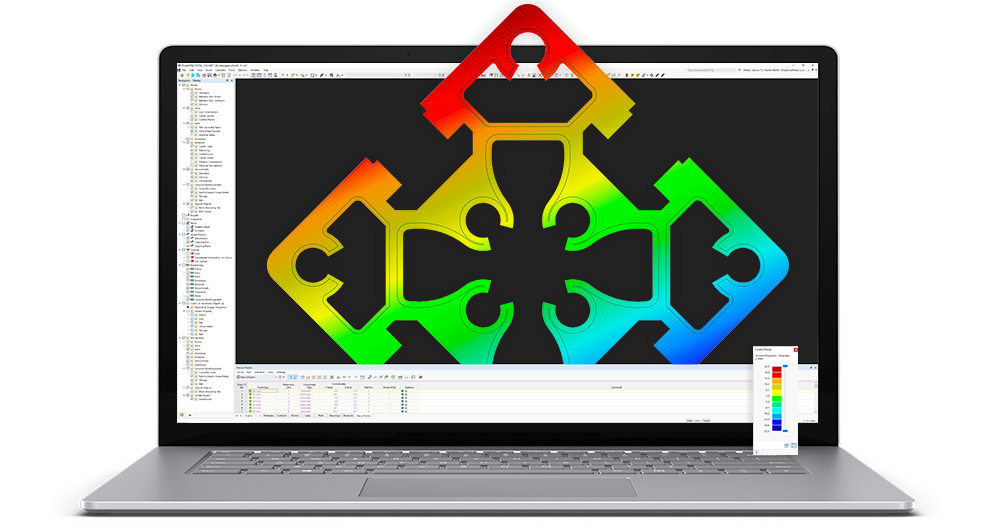

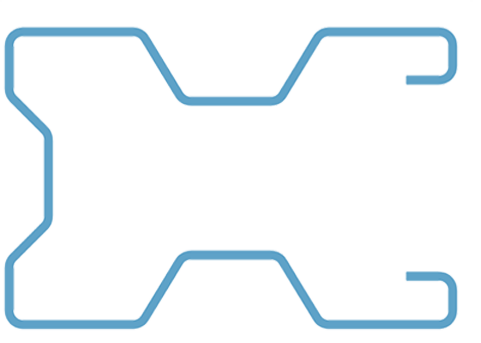

Sind Sie oft und gefühlt auch viel zu lange mit der Berechnung von Querschnitten beschäftigt? Dann kann Dlubal-Software Ihnen die Arbeit etwas erleichtern. Das eigenständig lauffähige Programm '''RSECTION''' ermittelt die Profilkennwerte für beliebige dünnwandige und massive Querschnitte. Anschließend führt es für Sie eine Spannungsanalyse durch. Dadurch können Sie viel Zeit und Aufwand sparen, um beides sinnvoller zu investieren: in die weitere Planung Ihres Projekts.

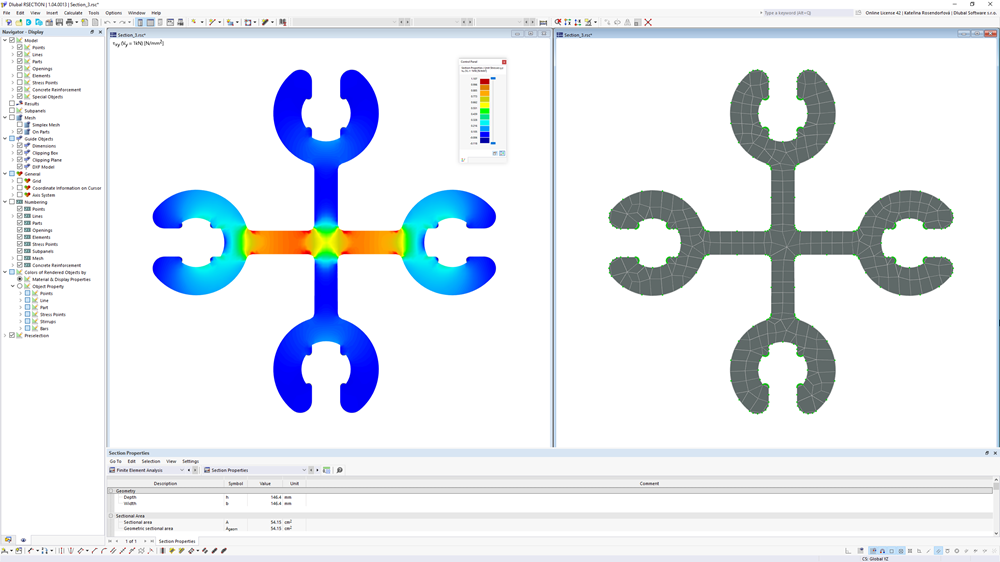

Bei uns arbeiten die Programme Hand in Hand. So haben Sie in RSECTION eine Anbindungsmöglichkeit an die FEM-Software RFEM und das Stabwerksprogramm RSTAB. RSECTION-Profile stehen auch Ihnen in der Bibliothek von RFEM und RSTAB zur Verfügung. Umgekehrt können Sie RFEM- und RSTAB-Schnittgrößen in RSECTION importieren.
Die Eingabe ist dabei leicht umzusetzen. Sie erfolgt grafisch, tabellarisch, über den Import einer DXF-Datei oder mittels Script.
1
Leistungsmerkmale
- Umfangreiche Bibliothek von gewalzten, parametrischen dünnwandigen und massiven Profilen
- Erweiterbare Bibliothek für Materialkennwerte
- Import von dxf-Dateien
- Querschnittswerte dünnwandiger oder massiver Profile

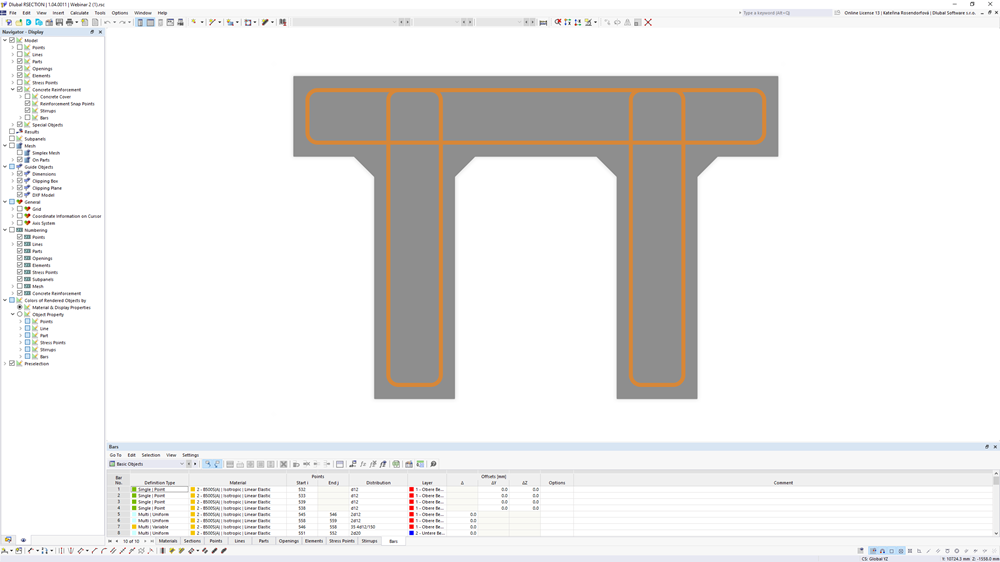

- Ideelle Querschnittswerte von Profilen aus unterschiedlichen Materialien
- Spannungsanalyse
- Speichern von Querschnitten als Block
- Scripting mit JavaScript
- Schnittstelle zu MS Excel für Export von Tabellen
- Anbindung an Webservice & API (z. B. optionale Querschnittserstellung und Zugriff auf Ergebnistabellen)
- Ausdruckprotokoll
2
Eingabe

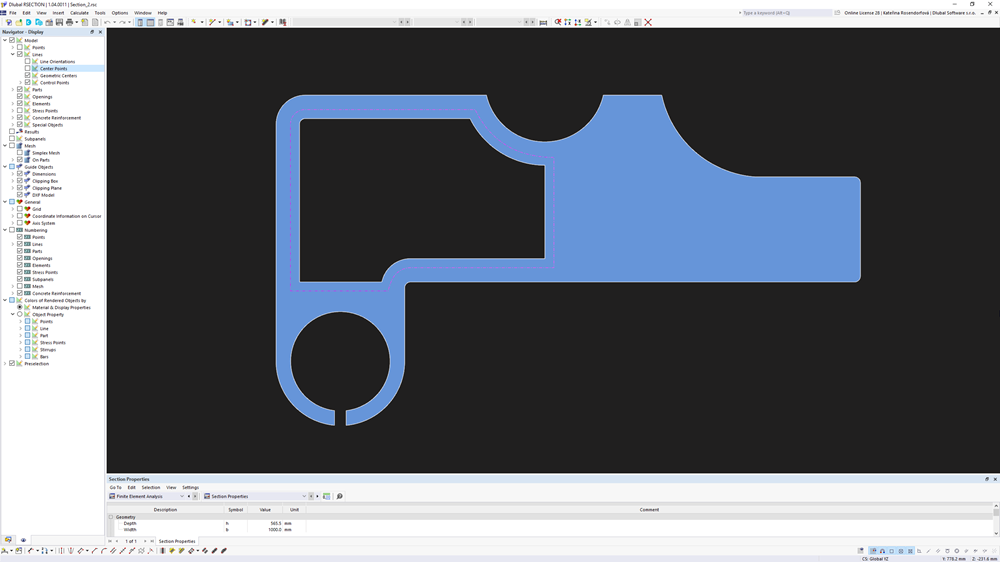

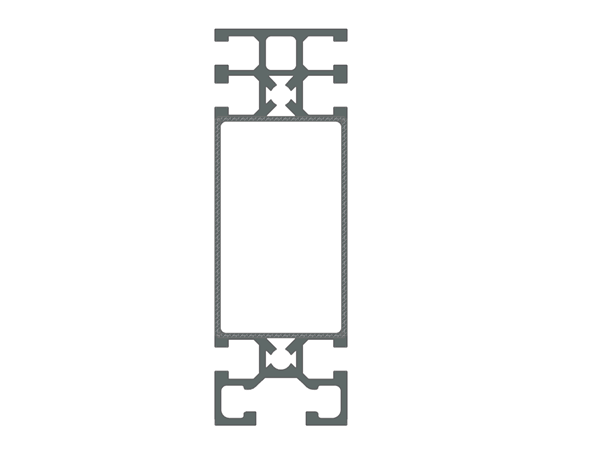

RSECTION enthält eine umfangreiche Bibliothek von Walzprofilen und parametrischen dünnwandigen sowie massiven Profilen. Diese können Sie zusammensetzen oder mit neuen Elementen ergänzen.

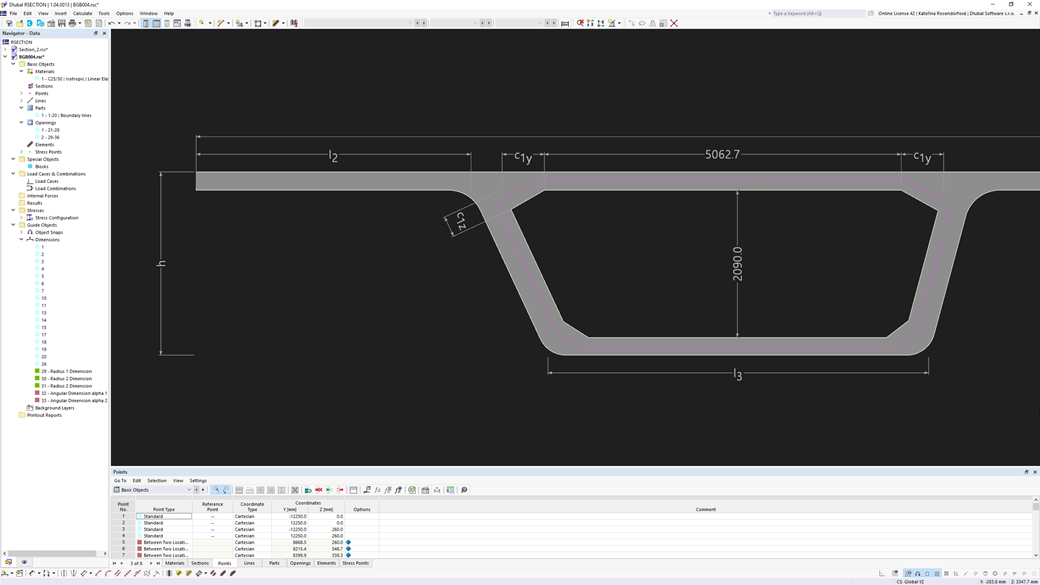

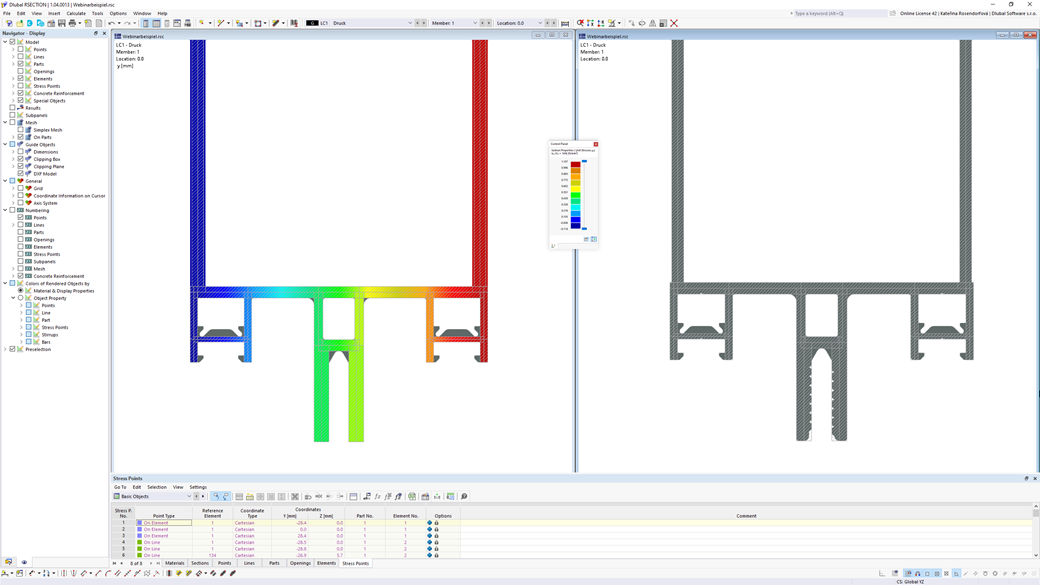

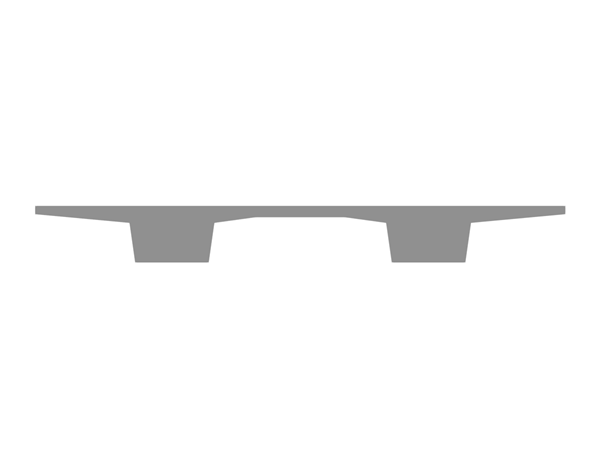

Grafische Tools und Funktionen erlauben Ihnen die Modellierung komplexer Querschnittsformen in CAD-Arbeitsweise. Die grafische Eingabe unterstützt u. a. das Setzen von Bögen, Kreisen, Ellipsen, Parabeln und NURBS. Alternativ können Sie eine DXF-Datei einlesen lassen und diese als Basis für die weitere Modellierung nutzen. Der Aufbau eines Profils aus unterschiedlichen Materialien gelingt Ihnen mit wenig Aufwand problemlos.
Des Weiteren ermöglicht Ihnen eine parametrisierte Eingabe, Querschnittsabmessungen und Schnittgrößen so einzugeben, dass sie von bestimmten Variablen abhängig sind.
Sämtliche Eingaben können Sie auch mit einem Script ausführen.
3
Berechnung
RSECTION berechnet alle relevanten Querschnittswerte. Dazu gehören auch die plastischen Grenzschnittgrößen. Bei Profilen, die aus unterschiedlichen Materialien bestehen, bestimmt RSECTION die ideellen Querschnittswerte selbständig.

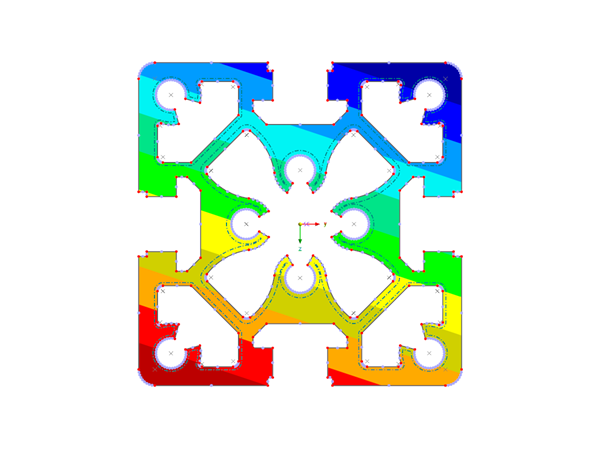

Sie haben mit RSECTION verschiedene Möglichkeiten. Beispielsweise können Sie die Spannungen aus Normalkraft, zweiachsige Biegemomente und Querkräfte, primäres und sekundäres Torsionsmoment sowie Wölbbimoment für beliebige Querschnittsformen berechnen. Die Vergleichsspannungen ermitteln Sie nach der Spannungshypothese von Mises, Tresca und Rankine.
4
Ergebnisse

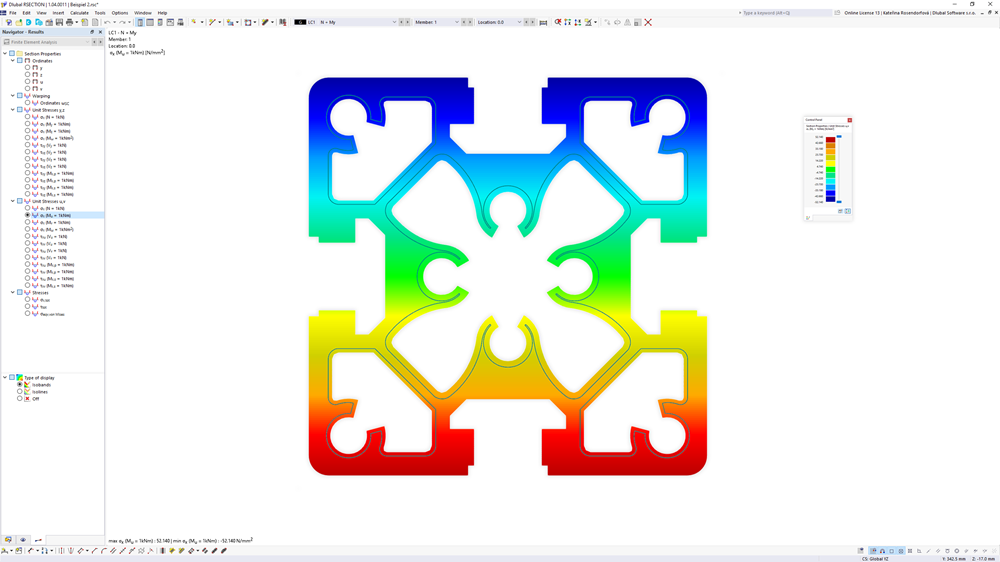

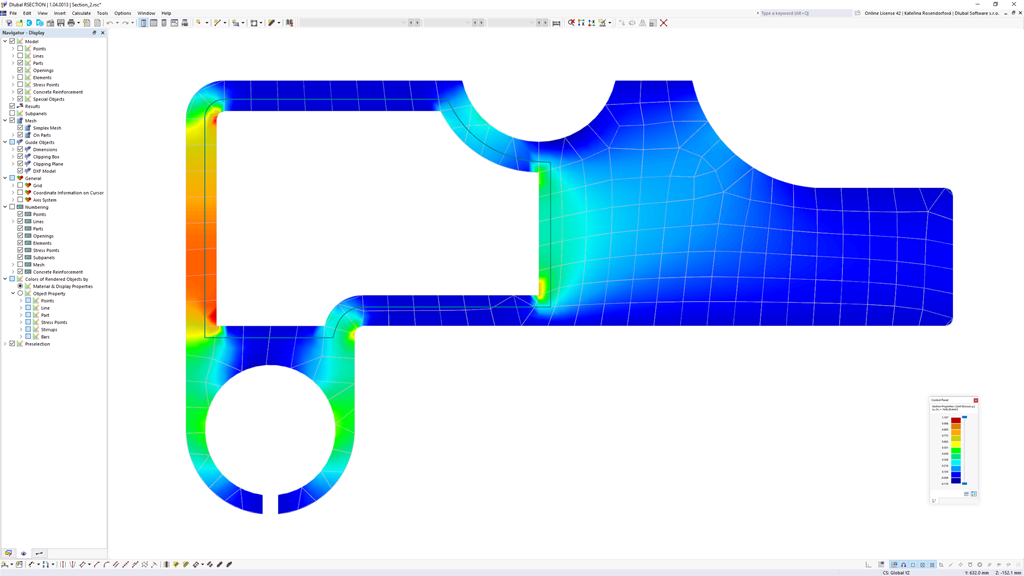

Auch in Sachen Übersicht bietet Ihnen RSECTION alles, was Sie brauchen. Alle Ergebnisse können Sie in ansprechender numerischer und grafischer Form auswerten und visualisieren. Dabei unterstützen Sie Selektionsfunktionen bei der gezielten Evaluation.
Das Ausdruckprotokoll entspricht den hohen Standards des FEM-Programms RFEM und des Stabwerksprogramms RSTAB. Jegliche Änderungen werden automatisch aktualisiert. Sie müssen nichts dafür tun.
Preis

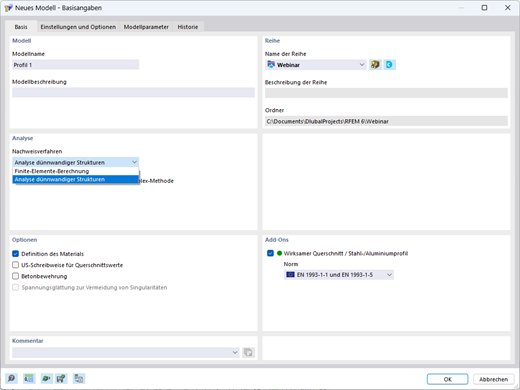

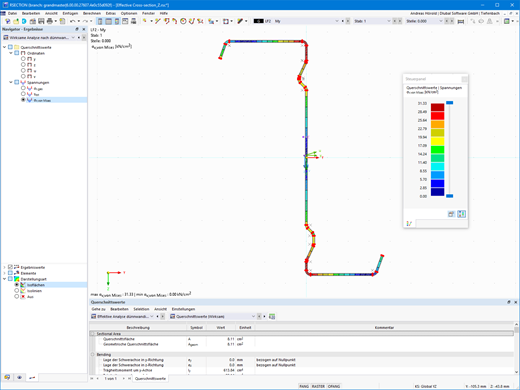

Analyse dünnwandiger Strukturen in RSECTION 1

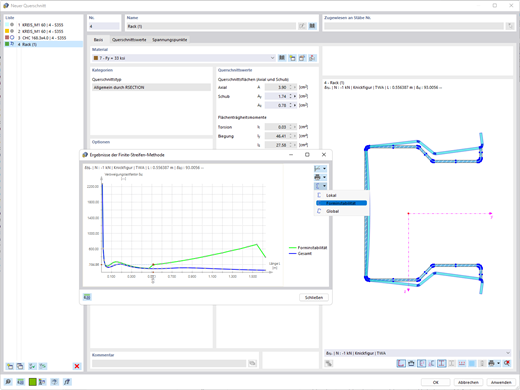

In diesem Fachbeitrag wird das Nachweisverfahren für dünnwandige Strukturen in RSECTION 1 behandelt, mit dem die Querschnittswerte sowohl für Bruttoquerschnitte als auch für wirksame Querschnitte analytisch (basierend auf den Querschnittselementen) berechnet werden.
-
Beim Importieren eines Querschnitts aus RSECTION 1 erhalte ich eine Fehlermeldung bezüglich der Version. Was kann ich tun?
- Wenn ich die Suchfunktion der Querschnittsdatenbank nutze, werden mir allerhand ähnliche Querschnittsreihen angezeigt. Wie kann ich die Suchergebnisse auf die exakte Querschnittsbezeichnung einschränken?
- Wie kann ich die "Drag and Drop"-Funktion aktivieren oder deaktivieren?
- Ich verwende beim Modellieren die Funktion "Linien/Stäbe automatisch verbinden". RFEM 6 erzeugt mir allerdings immer einen Verbindungsknoten vom Typ "auf Stab". Wie muss ich vorgehen, um die Stäbe automatisch zu teilen?
- Kann eine Online-Lizenz von RFEM 6/RSTAB 9 über einen längeren Zeitraum ausgeliehen werden?
-
Ich habe mich um 12:39 Uhr (Mitteleuropäischer Sommerzeit) mit meiner Dlubal Online-Lizenz angemeldet. Ich möchte die Lizenz für 24 Stunden reservieren. In meinem Konto wird mir aber angezeigt, dass meine Sitzung bereits um 10:39 Uhr endet. Woher kommt dieser Unterschied?
- Ich habe Darstellungsprobleme in RFEM 6, RSTAB 9 und RSECTION 1 bzw. stürzt das Programm unmittelbar nach Programmstart ab. Welche Möglichkeiten habe ich, dies zu verbessern?
- Hat das in RSECTION gewählte Nachweisverfahren Einfluss auf die Bemessung des Querschnitts in RFEM/RSTAB?
