- Lze připojit k mezinárodně uznávaným programům RFEM a RSTAB
- Rychlé modelování díky sofistikované technologii zadávání
- Výpočet napětí od normálové síly, dvouosých ohybových momentů a posouvajících sil, primárního a sekundárního krouticího momentu a deplanačního bimomentu pro libovolný tvar průřezu
- Výkonný skriptovací jazyk (JavaScript) pro vytváření topologie, zatěžovacích stavů a vnitřních sil
- Parametrické modelování
- Import souborů DXF
RSECTION 1
Průřezové charakteristiky a analýza napětí
Výhody pro vás
Projekty zákazníků
Zajímavé projekty zákazníků, které byly realizovány za použití programů Dlubal Software.
Jste příliš dlouho zaměstnáni výpočtem průřezů? Pak vám může software Dlubal o něco usnadnit práci. Samostatně spustitelný program '''RSECTION''' stanovuje parametry profilu pro libovolné tenkostěnné a masivní průřezy. Poté pro vás provede analýzu napětí. To vám může ušetřit mnoho času a námahy a obojí tak můžete rozumněji investovat: při dalším plánování vašeho projektu.
U nás pracují programy ruku v ruce. V programu RSECTION se lze připojit k MKP programu RFEM a programu RSTAB pro prutové konstrukce. Profily RSECTION jsou také k dispozici v knihovnách programů RFEM a RSTAB. Vnitřní síly z programů RFEM a RSTAB lze naopak importovat do programu RSECTION.
Zadání lze snadno provést. To se provádí graficky, v tabulce, importem souboru DXF nebo pomocí skriptu.
1
Základní funkce
- Rozsáhlá databáze válcovaných, parametrických tenkostěnných a masivních profilů
- Rozšiřitelná databáze materiálových charakteristik
- Import souborů DXF
- Průřezové charakteristiky tenkostěnných nebo masivních profilů
- Ideální průřezové charakteristiky profilů složených z různých materiálů
- Analýza napětí
- Uložení průřezů jako bloku
- Skriptování pomocí JavaScriptu
- Rozhraní pro export tabulek do MS Excel
- Připojení k Webovým službám a API (např. možnost vytvoření průřezu a přístup k výsledkovým tabulkám)
- Tiskový protokol
2
Vstupní data

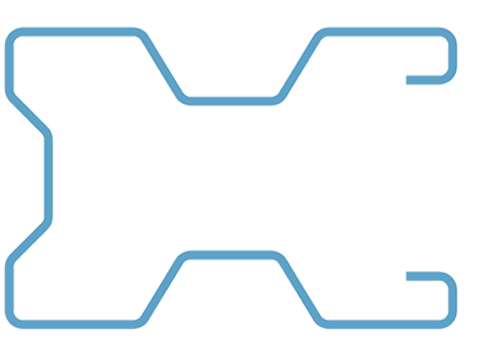

RSECTION obsahuje rozsáhlou knihovnu válcovaných průřezů a parametrických tenkostěnných a objemových průřezů. Můžete je kombinovat nebo přidávat nové prvky.

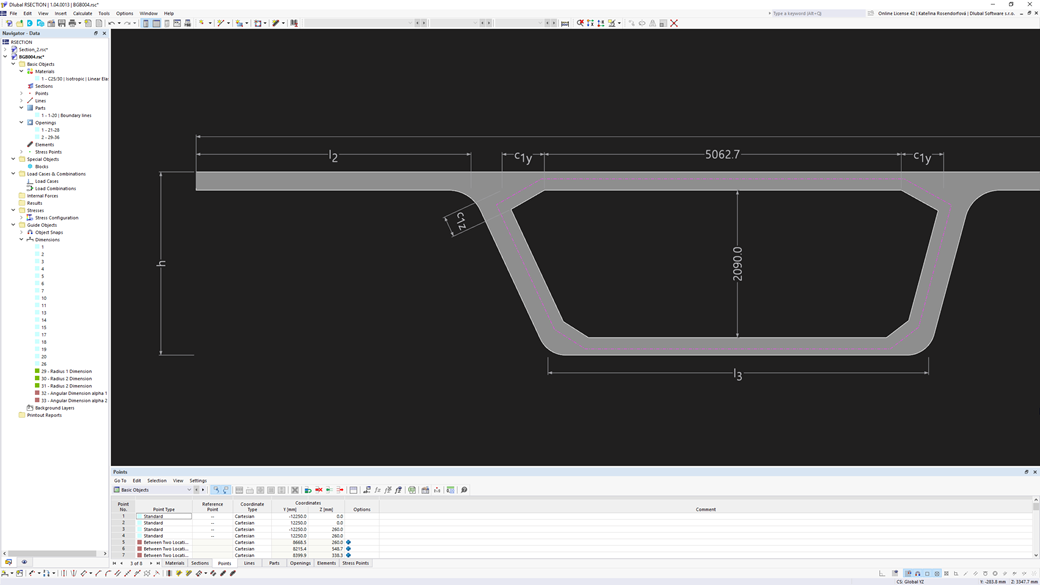

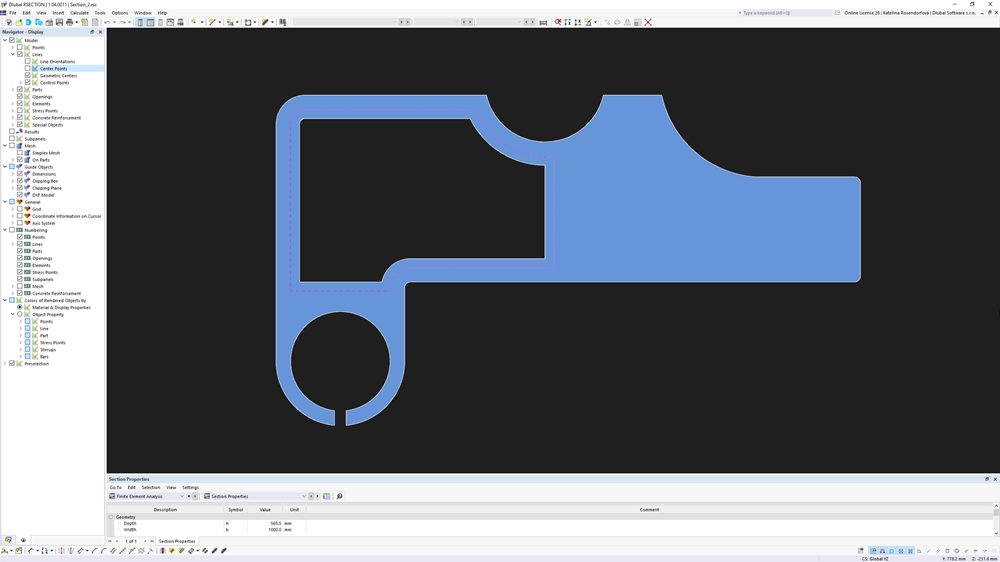

Grafické nástroje a funkce umožňují modelovat složité tvary průřezů pomocí CAD. Grafické zadání podporuje mimo jiné oblouky, kružnice, elipsy, paraboly a křivky NURBS. Alternativně můžete importovat soubor DXF a použít ho jako základ pro další modelování. Profil lze snadno a s minimální námahou postavit z různých materiálů.
Parametrické zadání dále umožňuje zadat rozměry průřezu a vnitřní síly tak, aby byly závislé na určitých proměnných.
Všechna zadání lze také provést pomocí skriptu.
3
Výpočet

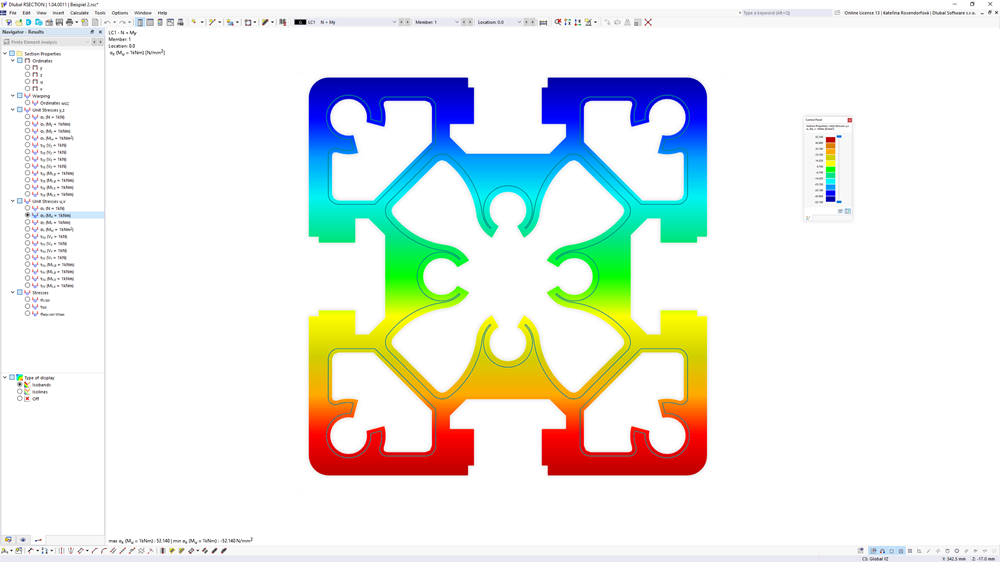

RSECTION spočítá všechny relevantní průřezové vlastnosti. To také zahrnuje plastické mezní vnitřní síly. U profilů z různých materiálů stanoví RSECTION ideální průřezové vlastnosti nezávisle.

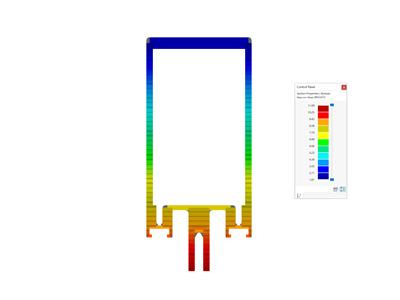

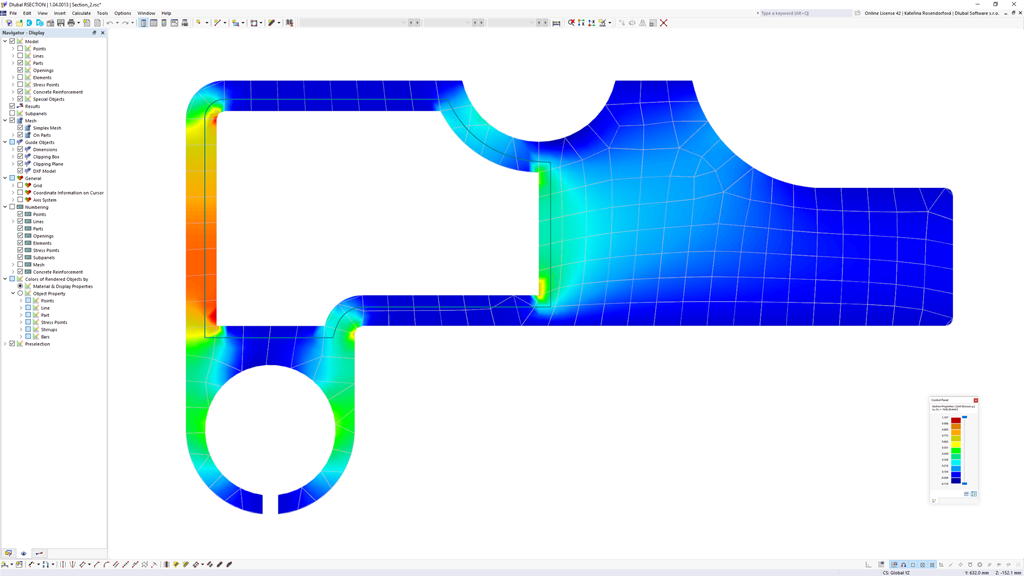

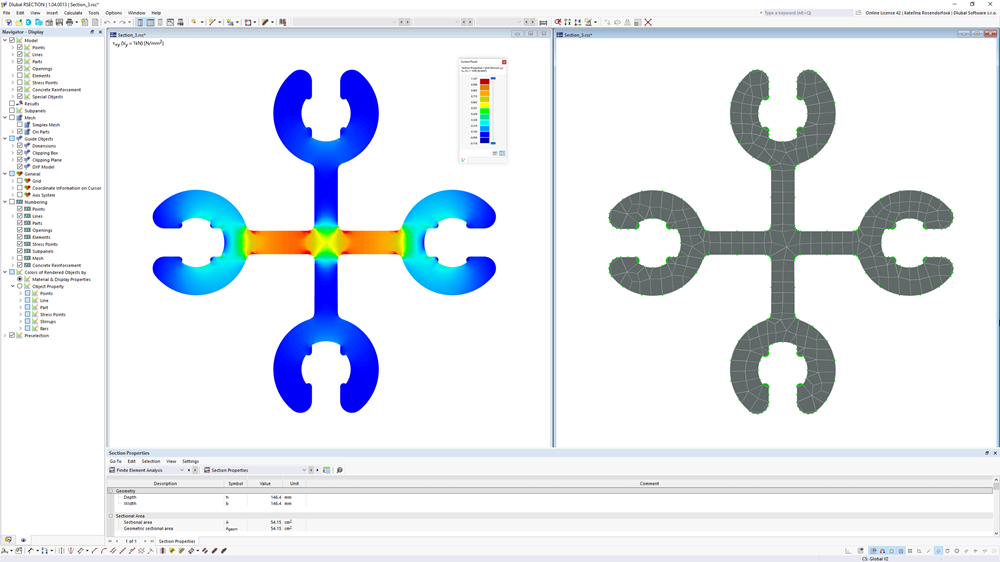

Pomocí RSECTION máte různé možnosti. Například lze vypočítat napětí z normálové síly, dvouosých ohybových momentů a posouvajících sil, primárního a vedlejšího krouticího momentu a deplanačního momentu pro libovolný tvar průřezu. Srovnávací napětí stanovíte podle hypotézy napětí podle Misese, Trescy a Rankina.
4
Výsledky
RSECTION také nabízí vše, co potřebujete z hlediska přehledu. Všechny výsledky můžete vyhodnotit a zobrazit v přitažlivé numerické i grafické podobě. Výběrové funkce vám pomohou při cíleném vyhodnocení.
Tiskový protokol odpovídá vysokému standardu programů RFEM a RSTAB. Veškeré změny se automaticky aktualizují. Nemusíte pro to nic dělat.
Nové
Použití Webových služeb API ve spojení s programy EXCEL a Python
Tabulkové programy jako EXCEL jsou mezi inženýry velmi oblíbené, protože umožňují snadnou automatizaci výpočtů a rychlé získání výsledků. Propojení EXCELu jako grafického uživatelského rozhraní a webových služeb API je tak nasnadě. Pomocí volně dostupné knihovny xlwings pro Python můžete ovládat EXCEL a číst a zapisovat hodnoty. Tato funkce je proto níže vysvětlena na příkladu.
- Při importu průřezu z RSECTION 1 se zobrazí chybové hlášení týkající se verze. Co mám udělat?
- Při použití vyhledávací funkce v databázi průřezů se mi zobrazí všechny druhy podobných řad průřezů. Jak mohu omezit výsledky vyhledávání na přesný popis průřezu?
- Jak mohu aktivovat nebo deaktivovat funkci přetahování myší (Drag and Drop)?
